MB86295 Coral P

Видеоконтроллер с PCI интерфейсом

Отличительные особенности:

• КМОП технология, 0.18 мкм
• Разрешающая способность до 1024x768
• 6 слоев накладываемых изображений
• Alpha-плоскость
• Цифровой видеовход (различные форматы)
• Видеомасштабирование(увеличение/уменьшение масштаба)
• Интерфейс I²C
• Геометрический процессор
• Цифровой RGB выход (8 бит x 3)
• Аналоговый RGB выход
• Включает различные функции ускорения 2D/3D графики
• Встроенное альфа-смешивание, сглаживание и модуляция цветовой насыщенности
• Внешний интерфейс SDRAM или FCRAM с частотой 133МГц и объемом внешней видеопамяти до 64МБ
• 32-разрядный главный PCI интерфейс (V2.1)
• Входы/выходы GPIO
• Последовательный интерфейс
• Напряжение питания 3.3В (ввод/вывод), 1.8В (внутренняя часть)
• Корпус BGA-256
• Температурный диапазон –40°C...+85°C

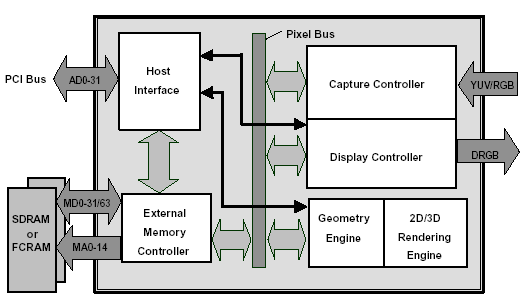

Функциональная схема:

Описание:

Coral P - дальнейшая усовершенствованная версия Coral B, которая имеет главный интерфейс PCI и новый контроллер входа видеосигнала. Любое ЦПУ, совместно с 32-разрядным PCI V2.1-совместимым главным интерфейсом, может быть соединено с Coral P. Устройство включает в себя функции и главного и подчиненного режима, а также внутренний контроллер прямого доступа к памяти (ПДП) для многопакетного режима передачи большого количества данных между всеми комбинациями пространства данных PCI и внутренней областью Coral. Дополнительными функциями главного интерфейса – линии ввода-вывода общего назначения и последовательный интерфейс. Внешний видеовход Coral P передает данные в стандартах RBT-ITU656, RBT-ITU601, RGB666 и RGB888. Это позволяет видеосигналам от различных источников отображаться совместно с произведенной графикой. Вход видеосигнала может формироваться телевизионным тюнером, DVD плеером или камерой с сигналами в формате PAL или NTSC. Кроме того, предоставленная графическая информация от любого другого видеоконтроллера может использоваться как источник входа видеосигнала. Видеопоток считывается, изменяется и записывается в памяти видеобуфера полностью, независимо от процесса сканирования дисплея. Видеоизображения разнообразной разрешающей способности и значением частоты кадровой развертки, могут быть захвачены, отмасштабированы и отображены на фоне других изображений в прогрессивном или чередующимся режимах. Так, Coral B и Coral P интегрируют новый вход видеосигнала с возможностью масштабирования, которая теперь позволяет реализовать полноэкранный режим с большой разрешающей способностью. И увеличение и уменьшение масштаба может выполняться одновременно в горизонтальном и вертикальном направлениях с разрешающей способностью в строках или пикселях. Набор линий ввода-вывода и последовательный интерфейс также позволяют обеспечить простое внешнее управление ресурсами.

Документация:

		1541Kb Engl Руководство по аппаратному обеспечению Coral P V1-01, 310 стр.
