MB87P2020 JasmineУниверсальный контроллер для большинства стандартных ЖКИ панелейОтличительные особенности:

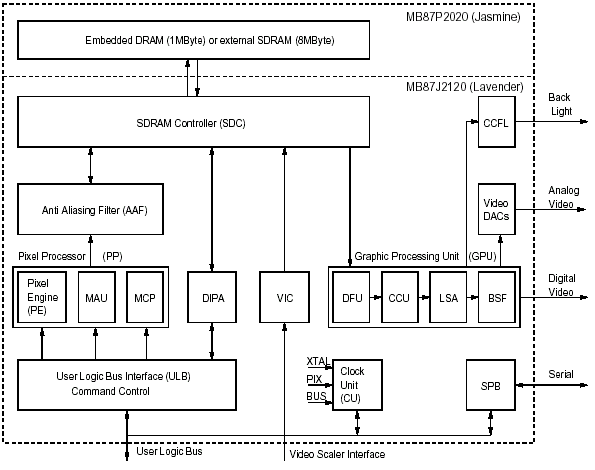

Функциональная схема графического контроллера Jasmine MB87P2020:
Общее описание: MB87P2020 "Jasmine" является улучшенной версией MB87J2120 "Lavender", к которому добавлены встроенная SDRAM память емкостью 8 Мбит и некоторые другие функции. Устройство полностью совместимо с микросхемой Lavender и использует ту же внутреннюю архитектуру, те же слои и концепцию интерфейса. Благодаря встройки 8 Мбит SDRAM не требуется внешние устройства для организации графической памяти. Как следствие, появилась возможность уменьшить корпус до QFP208. По этой причине, Jasmine является оптимальным для построения компактных автомобильных или других приложений, где требуется высокая степень интеграции. Подобно Lavender, Jasmine оптимизирован для работы совместно с Fujitsu 32-разрядными RISC микроконтроллерами серии MB91F36x. Как преемник Lavender, новое устройство имеет множество улучшений, которые обеспечивают более высокую степень универсальности при использовании. Первым из всех был разработан новый видеовход, который позволяет воспринимать различные форматы ( в т.ч. YUV) и который совместим с широким диапазоном микросхем видеодекодеров. Новая программируемая матрица преобразования (YUV в RGB) позволяет записывать эти YUV форматы в слои и преобразовывать обратно к RGB для развертки. Дополнительно применена таблица для гамма-коррекции , которая позволяет настроить характеристики изображения в соответствии с требованиями подключенного дисплея и цветной просмотровой таблицы, которая может теперь поддерживать 512 вхождений. Документация:
