MB87J2120 LavenderГрафический контроллер с разрешающей способностью дисплея до 1024x768Отличительные особенности:

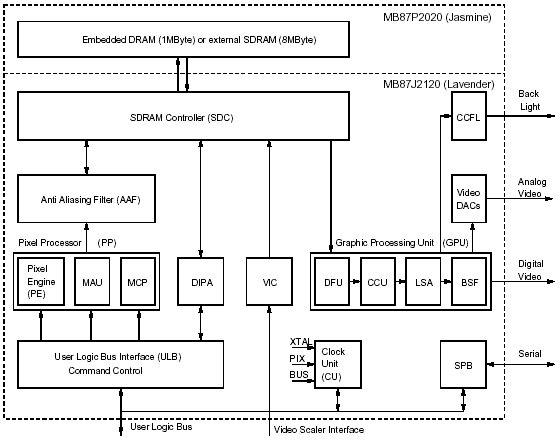

Функциональная схема графического контроллера MB87J2120 Lavender:
Общее описание: MB87J2120 "Lavender" – новый самостоятельный представитель графических контроллеров Fujitsu, но с различным набором встроенных функций для графических приложений, где не требуется 3D-рендеринг и используются дисплеи с низкой разрешающей способностью, например, приборные панели, интерфейсы пользователя в пультах управления или других приложениях. MB87J2120 поддерживает почти все типы ЖКИ панелей ( с цифровым или аналоговым интерфейсом) и дисплеев на основе ЭЛТ, а также другие прогрессивные растровые мониторы/дисплеи, подсоединяющиеся через аналоговый RGB выход. MB87J2120 "Lavender" оптимизирован для работы с серией RISC-контроллеров Fujitsu MB91360G (например, MB91F362) и тактируется частотой до 64 МГц(внутренняя частота). Устройство имеет 32-разрядный интерфейс для подключения SDRAM (графическая память). Функции 2D рендеринга составлены из стандартных примитивов, таких как линии, многоугольники, прямоугольники и т.д., а также из специальных функций подобно декомпрессии RLE-растров и текстовых дисплеев. 4 оверлейных слоя могут отображаться одновременно. Графический выход организован как RGB аналоговый или цифровой интерфейс для большого числа ЖКИ дисплеев (программируемая синхронизация и развертка). MB87J2120 также имеет цифровой видеовход – интерфейс RGB 555/888 . Документация:
