MB86275Контроллер графического дисплея OliveОтличительные особенности:

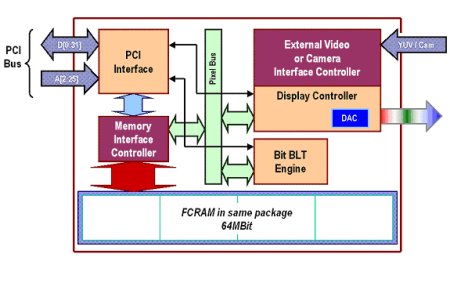

Функциональная схема графического контроллера MB86275 Olive:
Общее описание: MB86275 "Olive" – сочетание двух кристаллов в одном корпусе. Графический контроллер и 8Мбайт FCRAM интегрированы в один 256-выв. корпус MCP (многокристальный корпус). Типичная потребляемая мощность составляет всего 120 мВт, что позволяет использовать это устройство в системах с батарейным питанием (портативные графические приложения). Архитектура Olive заимствована из семейства Coral. Это означает возможность использования 6 слоев с различной цветовой разрядностью, однако, исключены сложные элементы для рендеринга и геометрический ускоритель. Взамен этого в Olive интегрирован процессор пересылки битовых строк для рисования прямоугольных областей. Информация о цвете каждого пикселя может задаваться собственно Olive или поступать с потоком данных. Интерфейс с главным ЦПУ выполнен по стандарту PCI V2.1, является 32-разр. и тактируется частотой 33МГц. 2 модуля управляют передачей данных. Стандартный интерфейс PCI позволяет Olive работать как подчиненному на шине PCI. Burst-контроллер реализован близко к стандарту подчиненного интерфейса PCI и позволяет передавать данные как PCI-мастер, а также адресоваться к локальному адресному пространству Olive. Наконец, Olive содержит специальный модуль видео-входа для поддержки источника с форматом данных IBT-RTU 656/601, также реализован новый режим с одним устойчивым состоянием. Он позволяет захватывать изображение высокой разрешающей способности (до 16 Мпикселей) с модуля камеры. Видео-блок позволяет масштабировать и де-перемеживать строки входного видео-потока, что позволяет выполнить правильную настройку подключенного дисплея. Документация:
