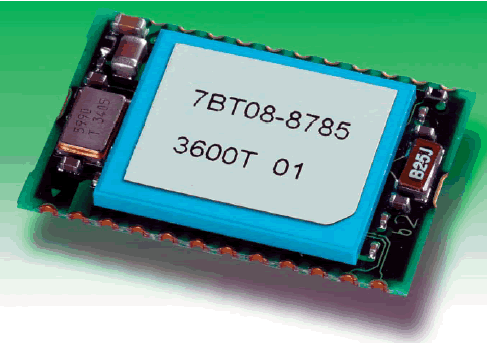

MBH7BT08 - Модуль Bluetooth
Отличительные особенности:
- Встроенные команды высокого уровня уменьшают нагрузку на ЦПУ
- Интегрированный низкий и верхний протокольный стек Bluetooth (L2CAP, SDP, RFCOMM)
- Встроенные профили (универсальный профиль доступа GAP, профиль последовательного порта SPP, профиль сетевого дозвона DNP)
- Интеграция в Bluetooth-систему добавлением модуля и внешней антенны
- Совместимость с требованиями Bluetooth версии 1.1
- Bluetooth SIG квалифицированное изделие
- Класс мощности 2 (+4dBm макс.)
- Напряжение питания: 3.3В ± 0.3В
- Малое энергопотребление: 50мА (DM3 пакеты) и 250 мкА (режим глубокого сна)
- Аппаратный интерфейс УАПП (устройство асинхронной приемо-передачи) (921.6 кбод)
- Программный интерфейс: интерфейс AT-команд для простого управления связью
- Габариты: 19.5 x 13 x 2.2мм
- Идеально подходит для встроенного применения
Описание:

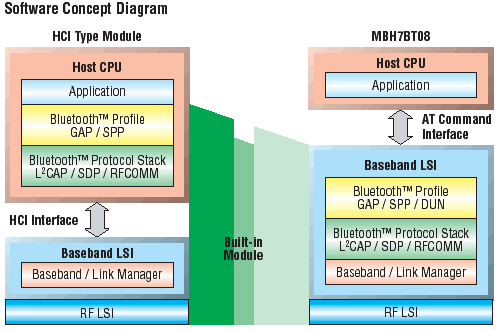

MBH7BT08 – модуль для поверхностного монтажа, оборудованный блоком Bluetooth для беспроводной связи. Протокольный стек Bluetooth, профиль последовательного порта (SPP) и профиль сетевого дозвона (DUN) встроены в данный модуль, тем самым уменьшая нагрузку на ЦПУ в отличие от Bluetooth модулей с HCI (человеко-машинным) интерфейсом. Кроме того, за счет использования простых AT команд для управления модулем может быть уменьшены стоимость и требуемое время вывода проекта на рынок.
| Выполняет технические требования для Bluetooth версии 1.1 |
| Частотный диапазон |
2.4…2.4835 ГГц |
| Выходная мощность |
+4dBm (макс.) (2 класс мощности) |
| Чувствительность приемника |
-70dBm |
| Аппаратный интерфейс |
УАПП |
| Программный интерфейс |
Интерфейс AT-команд для простого управления связью |
| Напряжение питания |
3.3В ± 0.3В |
| Потребляемая мощность |
50мА (DM3 пакеты) и 250 мкА (режим глубокого сна) |
| Размеры |
19.5 x 13 x 2.2 мм |
MBH7BT09 - Bluetooth™ модуль 2 класса мощности с SPP протоколом
 |
- Совместимость с требованиями версии 1.1 Bluetooth™
- Класс мощности 2 (не более +4dBm)
- Аппаратный интерфейс: УАПП (UART) / PCM (запланирован)
- Программный интерфейс: L2CAP, SDP, RFCOMM и SPP протокол включен во флэш-ПЗУ
- Идеально подходит для встроенного применения
- Габаритные размеры: 26мм х 16мм х 2.6 мм
|
Документация:
| |
 |
550 Kb Презентация по компонентам Bluetooth |
| |
|
1561 Kb Отладочная плата BT08-DK |
| |
|
91 Kb datasheet MBH7BT08 |
| |
|
1193 Kb datasheet MBH7BT09 |
| |
|
105 Kb краткая информация по MB86C00/MBG011 |
