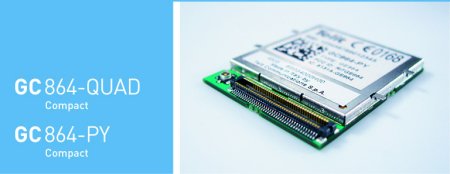

GC864-QUAD, GC864-PY

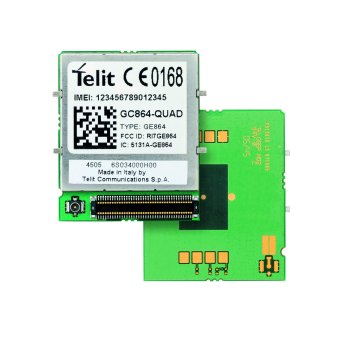

Эти модули представляют из себя небольшие печатные платы с установленными на них модулями GE864 и 80-контактным интерфейсным разъемом, то есть эти модули позволяют производить их быструю установку и замену, если необходимо. Подсоединение антенны возможно двумя способами - или пайкой, для этого имеются контактные площадки или через разъем типа GSC MM9329-2700B (Murata). Держателя SIM карты эти модули не имеют, но для него есть контактные площадки на обратной стороне платы и, при необходимости, пользователь может его туда установить самостоятельно. Модуль GC864-PY отличается от GC864-QUAD только наличием интерпретатора Python во встроенном программном обеспечении.

Основные характеристики:

• четыре диапазона GSM: 850/900/1800/1900 МГц;
• максимальная излучаемая мощность 2 Вт для 850/900 МГц и 1 Вт для 1800/1900 МГц;
• чувствительность, не хуже:
  • -107 dBm в диапазонах 850 и 900 МГц;
  • -106 dBm в диапазонах 1800 и 1900 МГц;
• встроенный интерпретатор Python у модели GC864-PY;
• 10 класс GPRS;
• встроенный TCP/IP стек, FTP и SMTP клиенты;
• скорость передачи данных в режиме CSD до 14400 бит/с;
• прием и передача SMS, факсимильных сообщений, голосовые вызовы;
• напряжение питания:
  • номинальное 3.8 В;
  • диапазон 3.4 … 4.2 В;
• средний ток потребления 170 мА;
• пиковый ток потребления до 1,9 А;
• диапазон рабочих температур от -30 ?С до +80 ?С;
• разъем антенны: 50 Ом GSC MM9329-2700B (Murata);
• ответная часть для разъема антеннs: MXTK92 или MXTK88 (Murata)
• интерфейсный разъем 53949-0878 (Molex);
• ответная часть для интерфейсного разъема 54150-0808 (Molex);
• 21 линия цифрового ввода-вывода GPIO;
• уровень логических сигналов +3 В (КМОП логика);
• тип поддерживаемой цифровой фотокамеры: TC5747 (Transchip);
• 3-канальный 11-битный АЦП;
• 10-битный ЦАП (ШИМ);
• встроенная схема заряда Li-Ion батареи;
• посадочное место для держателя SIM;
• EASY GPRS, EASY CAMERA, EASY SCRIPT, EASY SCAN, JAMMED DETECT;
• соответствуют директиве RoHS;
• габаритные размеры 36.2 х 30.0 х 3.2 мм;
• вес 8 г.

Стартовый комплект

Для быстрого начала работы с модулями GC864 можно использовать:

• стартовый комплект EVK2 плюс интерфейсная плата GC864 Interface плюс Camera Board.

Аксессуары

Совместно с модулями GC864 можно использовать следующие аксессуары:
