CY7C65100

Контроллер четырех портового USB концентратора с фиксированными функциями

Характеристики:

• Прибор четырех портового USB концентратора с фиксированными функциями со встроенным ретранслятором, автоматом последовательного интерфейса (SIE) и приемопередатчиками USB
• Совместим с техническими требованиями USB:
      соответствует техническим требованиям USB 1.1
      соответствует техническим требованиям USB концентраторов
• Возможность работы от собственного источника питания или при питании от шины
• Раздельное управление питанием портов исходящих потоков
• Раздельное детектирование перегрузки по току портов исходящих потоков
• Интегрированные приемопередатчики USB, снижающие паразитные ЭМИ
• Встроенный 48 МГц задающий генератор с ФАПЧ, работающий от 6 МГц кварцевого резонатора
• Напряжение питания от 4.0 до 5.5 В
• Рабочий температурный диапазон от 0 C до 70°C
• Выпускается в миниатюрном 28- выводном SOIC корпусе

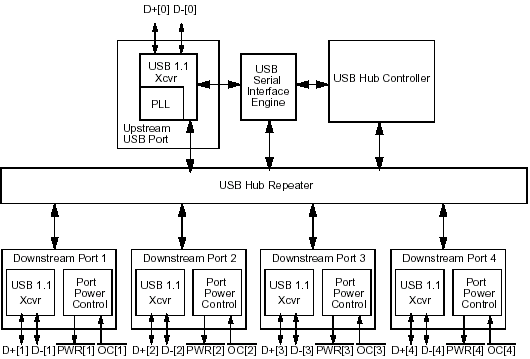

Функциональная схема:

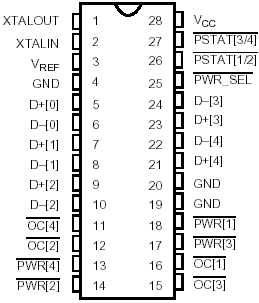

Расположение выводов:

Общее описание:

Прибор CY7C65100 представляет собой высококачественный контроллер концентраторов USB с фиксированными функциями, которые отвечают техническим требованиям USB 1.1. Прибор позволяет организовать до 4 исходящих из ПК USB потоков. Этот прибор не требует разработки никакого программного обеспечения для реализации концентратора, что позволяет снизить риск при выпуске на рынок новых изделий. Эти стандартные прикладные изделия (ASSP) позволяют снизить время от разработки до выпуска на рынок новых USB устройств, таких как автономные концентраторы, концентраторы системных плат и концентраторы, встроенные в мониторы.

Прибор CY7C65100 может питаться от последовательной шины или от собственного источника питания. Система управления питания позволяет осуществлять раздельное питание всех исходящих шин и производить слежение за перегрузкой по этим линиям. Четыре исходящих порта поддерживают работу на полной (12 Мбит/с) и низкой (1.5 Мбит/с) скорости. Приборы серии CY7C65100 имеют встроенный генератор с ФАПЧ, работающий от 6 МГц кварцевого резонатора, что позволяет снизить стоимость системы и уровень паразитных ЭМИ. Четырех портовый прибор CY7C65100 доступен в миниатюрном 28- выводном SOIC корпусе.

Документация:

		206 Kb Engl Описание микросхемы
