SL811S/T

Двухскоростной ведомый USB контроллер

Характеристики:

• Соответствует техническим требованиям USB 1.1
• Стандартный микропроцессорный интерфейс
• Поддерживает DMA
• Встроенная 256 x 8 SRAM
• 8 битный двунаправленный порт, совместимый с любыми внешними шинами или ЦП (Intel, Motorola и т.д.)
• Четыре оконечных модулей USB
• Встроенные приемопередатчики USB
• Встроенные полно- /низко- скоростные приемопередатчики USB
• Поддержка режима снижения потребления
• 3.3 В питание, технология КМОП
• Логический интерфейс, совместимый с 5 В логикой
• Буфер памяти, содержащий двойной буфер приема- передачи
• Работает от 12 или 48 МГц кварцевого резонатора или от внешнего задающего генератора
• Автоматическое увеличение адреса для упрощения работы с внешней памятью
• Выпускается в 28- выводном PLCC и 48 выводном LPQFP корпусе
• Доступны драйвера WDM Mini Port для Windows 98, 2000/NT 5.0 и CE3.0, программное обеспечение и примеры программ для USB

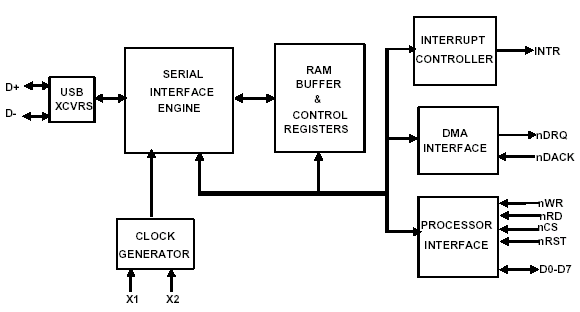

Функциональная схема:

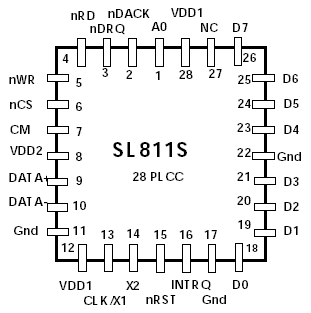

Расположение выводов:

Общее описание:

Ведомый USB контроллер SL811S/T- это однокристальный USB прибор, который предназначен для обеспечения интерфейса с микропроцессорами. USB контроллер SL811S/T содержит последовательный USB интерфейс со встроенными приемниками и передатчиками, которые можно подключать непосредственно к USB шине. SL811S/T поддерживает работу на полной скорости (12 Мбит в секунду) и в медленном режиме (1.5 Мбит в секунду).

Локальный ведущий интерфейс представляет собой 8 битную шину с поддержкой прерывания и DMA, что позволяет реализовать простой интерфейс с большинством микропроцессоров и микроконтроллеров. Прибор SL811S/T содержит 256-байтовое ОЗУ с буфером данных. ОЗУ содержит регистры управления и буфер данных. SL811S/T выпускается в 28- выводных PLCC (SL811S) и 48- выводных LPQFP (SL811T) корпусах. Приборы работают от однополярного 3,3 В источника питания.

При помощи интерфейса прибор SL811S/T может связываться с любыми микропроцессорами, микроконтроллерами или DSP. Кроме того, этот интерфейс позволяет вести обмен данными по некоторым шинам, таким как ISA, PCMCIA и другие, используя 8 битный двунаправленный параллельный порт и сигналы управления CS, WR, RD, INTR и A0. Также прибор поддерживает шины компаний INTEL и MOTOROLA.

Документация:

		417 Kb Engl Описание микросхемы
		SL811S-DK - комплект разработчика
		Описание USB 1.0

---

---
