SL11R
USB контроллер/16- битный RISC процессор
Характеристики:
- Для прибора выпущен набор разработчика, содержащий драйверы, примеры программ и демонстрационную программу, а так же С компилятор, отладчик, ассемблер и демонстрационная плата
- 16 битный 48 МГц RISC процессор
- Ширина программируемого двунаправленного порта данных- до 16 бит
- Ширина двунаправленного порта общего назначения (GPIO)- до 32 бит
- Встроенное масочное ПЗУ 6Kx8 со встроенной базовой системой ввода- вывода (BIOS) в дополнение к встроенному списку адресов прерывания. ПЗУ содержит USB интерфейс, 2 - проводный последовательный интерфейс и UART интерфейс, а так же процедуру начальной загрузки по 2 проводному интерфейсу или из внешней ПЗУ. Выполняемый программный код может находиться во внешнем 16 или 8 разрядном ПЗУ.
- Внутреннее ОЗУ 3Kx8, которое может быть сконфигурировано как буфер приема- передачи USB интерфейса для USB пакетов DATA0 и DATA1. Оно также может использоваться для хранения данных и/или программного кода.
- Возможность программирования времени ожидания 8/16 битных данных из внешней памяти
- Шина адреса (до 16 бит) для работы с внешними дополнительными СОЗУ и ПЗУ
- Встроенный контроллер DRAM
- Встроенный высокоскоростной EPP интерфейс
- Встроенный 8/16- битный канал DMA
- Работа от внешнего 12/48 МГц кварцевого резонатора или от внешнего задающего генератора
- Прикладная программа или данные могут быть загружены по USB или UART порту.
- Встроенный 12 Мбит/с приемопередатчик USB. Поддержка всех стандартных режимов USB.
- Два таймера общего назначения, сторожевой таймер (WDT), четыре программируемых канала ШИМ и четыре программируемых вывода задающего генератора
- Поддержка режимов приостановки/восстановления и снижения потребления
- UART интерфейс с поддержкой скоростей обмена данными от 900 бод до 115.2 кбод
- Универсальный мини портовый драйвер USB для WIN98/2000
- Отладчик и QT - ассемблер
- "C" компилятор
- 100 выводной LPQFP корпус
- 3.3 В питание
Применение:
- Сканеры
- Цифровые камеры
- Цветные принтеры
- Факсы
- Мониторы
- Внешние запоминающие устройства

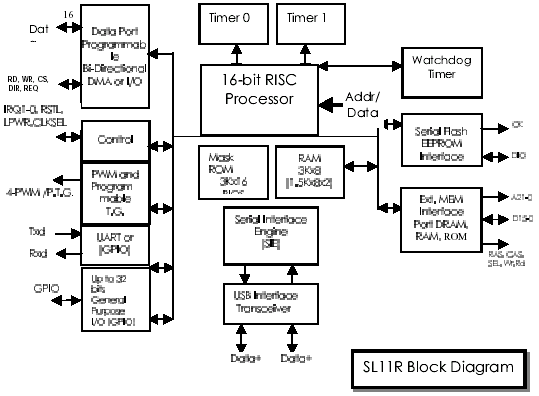

Функциональная схема:
Общее описание:
SL11R - дешевый быстродействующий RISC контроллер универсальной последовательной шины (USB). Прибор содержит 16-разрядный RISC процессор со встроенной ПЗУ SL11R BIOS, что позволяет снизить время разработки системы. Двухпроводный последовательный интерфейс с EEPROM дает дешевое решение для хранения конфигурационных данных USB и других данных пользователя. Новые функции могут быть запрограммированы от ведущего ПК через USB. Такая уникальная архитектура прибора обеспечивает способность модернизации устройства без замены периферийного оборудования.
Процессор SL11R может выполнять программу из внутренних ПЗУ/ОЗУ или из внешних ПЗУ и SRAM. Программируемый двунаправленный порт SL11R поддерживает режимы ввода- вывода и DMA. Встроенный USB порт поддерживает передачу данных на скорости до 12 Мбит/с, которая является максимальной скоростью передачи по USB. Прибор поддерживает все стандартные режимы протокола USB: изохронный (до 1024 байт/пакет), прерывания и управления. SL11R работает от 3,3 В источника питания, которое может быть взято от USB порта управляющего ПК или концентратора. Прибор поддерживает режимы приостановки/восстановления и пониженного потребления.
