CY7C64013, CY7C64113Полно скоростные (12 Мбит/с) USB контроллерыХарактеристики:

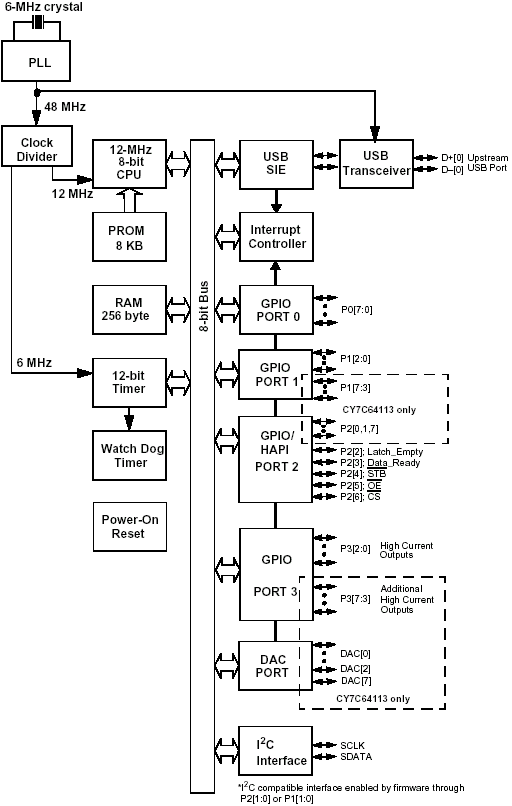

Функциональная схема:

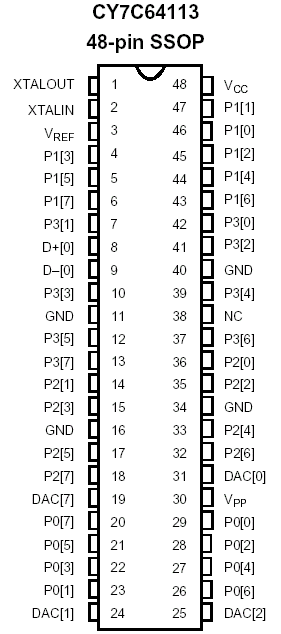

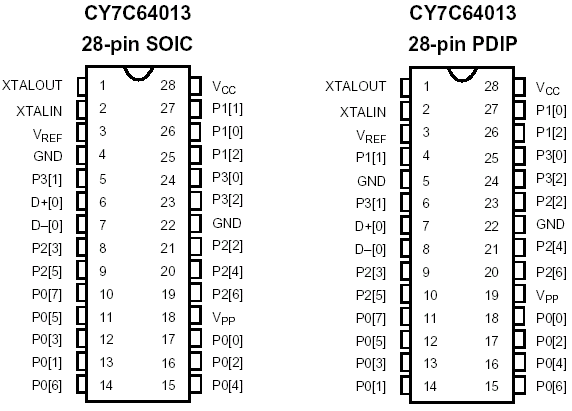

Расположение выводов:
Общее описание: CY7C64013 и CY7C64113 - 8 битные однократно программируемые микроконтроллеры, которые предназначены для работы в полно скоростных USB устройствах. Система команд была оптимизирована специально для работы в USB устройствах, хотя микроконтроллеры могут использоваться и для других прикладных программ. CY7C64013 имеет 19 выводов GPIO для поддержки USB и других прикладных программ. Линии ввода - вывода сгруппированы в три порта (P0 [7:0], P1 [7:0], P3 [7,2,0]), где каждый порт может быть сконфигурирован как входы со внутренними подтягивающими резисторами, выходы с открытыми стоками или КМОП выходы. 16 выводов GPIO (порты 0 и 1) имеют максимальный выходной ток 7 мА. Выводы порта 3 имеют максимальный выходной ток 12 мА, позволяющий напрямую управлять светодиодами. Несколько драйверов выводов GPIO могут быть объединены вместе для реализации одного выхода с высокой нагрузочной способностью. Дополнительно, каждый GPIO может использоваться для генерирования прерывания микроконтроллера. Все прерывания от GPIO используют один и тот же вектор прерывания. Прибор CY7C64113 содержит тридцать два цифровых вывода GPIO (P0 [7:0], P1 [7:0], P2 [7:0], P3 [7:0]) и четыре вывода ЦАП (P4 [7,2:0]). Каждый вывод ЦАП содержит подтягивающий 14 кОм резистор. При записи в выходной порт ЦАП '1' происходит отключение выходного источника тока, и вывод удерживается в высоком логическом состоянии подтягивающим резистором. При записи же '0' происходит отключение подтягивающего резистора и к выводу подключается источник тока с запрограммированным входным током. Вывод ЦАП может использоваться как вход с подключенным подтягивающим резистором. Входной ток каждого вывода ЦАП может быть запрограммирован индивидуально 16 битным значением регистра Isink. Выводы ЦАП P4 [1:0] могут использоваться как высоко токовые выходы с программируемым от 3.2 до 16 мА током. Выводы ЦАП P4 [7,2] имеют программируемый диапазон входного источника тока от 0.2 до 1.0 мА. Несколько выводов ЦАП могут быть объединены для управления одним мощным выходом. Все линии ввода-вывода могут использоваться в качестве источников прерывания. Кроме того, для каждого вывода может быть запрограммирована полярность сигнала, вызывающего прерывание. Микроконтроллер использует внешний 6 МГц кварцевый резонатор с внутренним генератором для генерации опорных колебаний для встроенного системного задающего генератора с ФАПЧ. Это позволяет использовать дешевые 6 МГц кварцевые резонаторы и снизить уровень паразитных излучений (EMI). Генератор с ФАПЧ вырабатывает 6-, 12- и 48- МГц синхроимпульсы для обеспечения работы микроконтроллера. CY7C64013 и CY7C64113 имеют 8 КБ ППЗУ. Приборы содержат узел сброса при подаче питания, сторожевой таймер и 12 битный таймер со свободным доступом. Узел сброса при включении питания (POR) отслеживает нахождение напряжения питания выше гарантированного рабочего уровня и устанавливает стартовый адрес ППЗУ, равный 0x0000. Сторожевой таймер используется для гарантирования правильного функционирования микроконтроллера после длительного бездействия. Процессор может "зависнуть" в результате зацикливания или ожидания невозможного прерывания. Микроконтроллер может обмениваться данными с внешними устройствами через выводы GPIO. I2C совместимый интерфейс позволяет обмениваться данными с другими устройствами на частоте 100 кГц. Приборы содержат вспомогательный аппаратный параллельный интерфейс (HAPI), также позволяющий обмениваться данными с внешними устройствами. 12 битный таймер со свободным доступом, синхронизированный 1 МГц сигналом, обеспечивает два периодических прерывания- с периодом 128- мкс и 1.024 - мс. Таймер может использоваться для измерения длительностей импульсов. Разность между значениями таймера в конце импульса и в начале импульса позволяет вычислить длительность в микросекундах. Четыре старших бита таймера автоматически защелкиваются в регистре при считывании значения младшего байта таймера. Т.о. старшие биты считываются фактически не из таймера, а из регистра. Эта характеристика устраняет потребность в программном обеспечении, которое должно отслеживать возможные изменения старших бит после считывания младших бит. Микроконтроллер поддерживает 11 маскируемых прерываний с различными векторами. Источника прерывания могут являться: сброс шины USB, 128- мкс (бит 6) и 1.024 - мс (бит 9) выводы таймера, пять оконечных устройств USB, порт ЦАП, GPIO порты и I2C совместимый интерфейс в ведущем режиме. Биты таймера вызывают прерывание (если оно разрешено) при изменении состояния с '0' на '1'. Прерывание от оконечных устройств USB генерируются после записи ведущим USB устройство данных в FIFO буфер или после того, как USB контроллер отсылает данные ведущему USB устройству. Порты ЦАП имеют дополнительный уровень маскирования, который позволяет выбрать в качестве источник прерывания не все входы ЦАП. GPIO порты также имеют дополнительный уровень маскирования для выбора конкретных выводов в качестве источников прерывания. Для дополнительной гибкости можно также выбрать, какой логический уровень ("1" или "0") сигнала на входе порта ЦАП вызовет прерывание. Для порта GPIO можно выбрать, какой фронт (нарастающий или спадающий) входного сигнала вызовет прерывание. Документация:
