AN2131 (EZ-USB)

Полно скоростной периферийный USB контроллер

Характеристики:

• Маломощный однокристальный прибор для периферийных USB устройств
• Зaгружаемое программное обеспечение
• Высококачественный порт ввода - вывода
• Миниатюрный корпус (менее 1 квадратного дюйма)
• Корпусное исполнение: 44 PQFP (SC) или 80 PQFP (QC)
• Удовлетворяет техническим требованиям USB 1.1
• Использует доступное 8051 совместимое программное обеспечение
• Тридцать одно гибкое оконечное устройство
• Все оконечные устройства могут иметь двойную буферизацию
• 4 КБ или 8 КБ память
• Производительность процессорного ядра в 5 раз выше, чем у стандартного 8051 Р
• Поддержка модульных устройств
• Контроллер I²C интерфейса
• Поддерживает изохронные, объемные, управляющие и разорванные потоки данных
• Встроенная система ФАПЧ

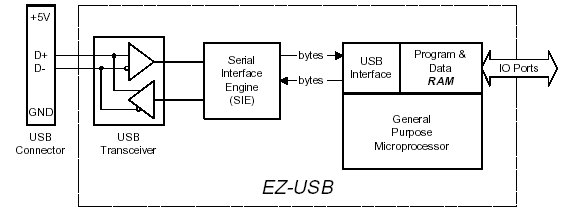

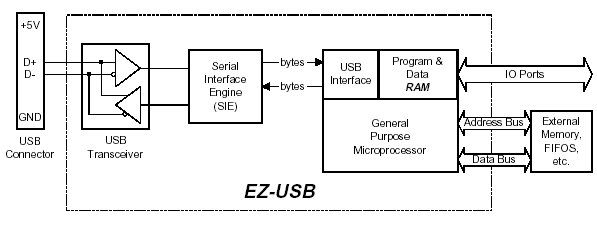

Функциональная схема:

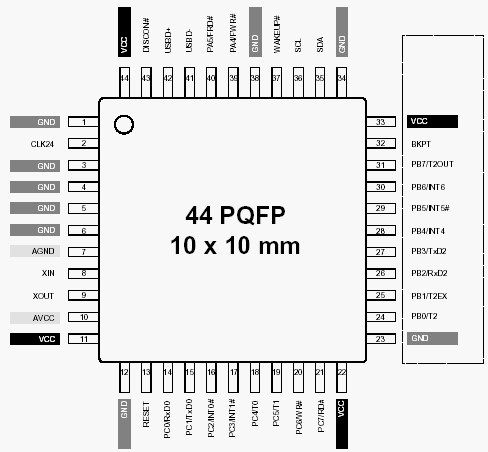

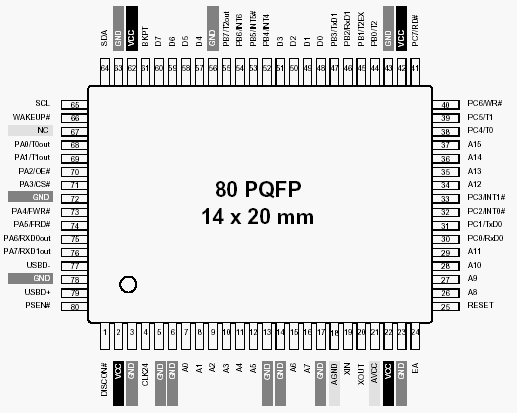

Расположение выводов:

Общее описание:

Полупроводниковый прибор EZ-USB компании Cypress представляет собой полно скоростной периферийный USB контроллер. Встроенный автомат последовательного интерфейса (SIE) производит декодирование и кодирование последовательных данных, выполняет коррекцию ошибок, наполняет биты и производит другие операции, требуемые для передачи данных по интерфейсу USB.

Встроенный усовершенствованный 8051 Р имеет пониженное время выполнения команд и дополнительные возможности. Р использует внутреннее ОЗУ для хранения программы и данных. Ведущее USB устройство загружает код программы и индивидуальные параметры в ОЗУ прибора по шине USB, а затем EZ-USB прибор производит повторное подсоединение к шине как уже сконфигурированное устройство.

Приборы EZ-USB использует усовершенствованный SIE/USB интерфейс (называемый "USB ядром"), который позволяет прибору функционировать как полноценному USB устройству даже при отключенном встроенном 8051 µР. Усовершенствованное ядро упрощает управляющую программу Р, осуществляя автоматическое выполнение множества команд USB протокола.

EZ-USB приборы работают от однополярного источника питания 3.3 В. Это упрощает разработку источников питания устройств, так как присутствующее на разъеме USB 5 В питание (допускается снижение напряжения питания до 4.4 В) может управлять 3.3 В периферийного устройства.
