CY8C9520, CY8C9540, CY8C9560

20, 40 и 60-разр. расширители ввода-вывода с ЭСППЗУ

Характеристики:

• Интерфейс I²C™, совместимый с SMBus.
• До 20 (CY8C9520), 40 (CY8C9540) или 60 (CY8C9560) линий ввода-вывода данных, раздельно конфигурируемых на ввод, вывод, двунаправленный ввод-вывод или ШИМ-выходы.
• 4/8/16 ШИМ-источников с 8-разр. разрешением.
• Алгоритм расширяемой плавной адресации "Extendable Soft Addressing™" позволяет гибко конфигурировать адрес на шине I2C.
• Внутренне ЭСППЗУ размером 3/11/27 кбайт.
• Хранение установок ввода-вывода и настроек пользователя по умолчанию во внутреннем ЭСППЗУ.
• Опциональный вход запрещения записи ЭСППЗУ (WD).
• Выход прерывания индицирует об изменении уровня на входе и изменении состояния широтной импульсной модуляции (ШИМ).
• Встроенная схема сброса при подаче питания (POR).

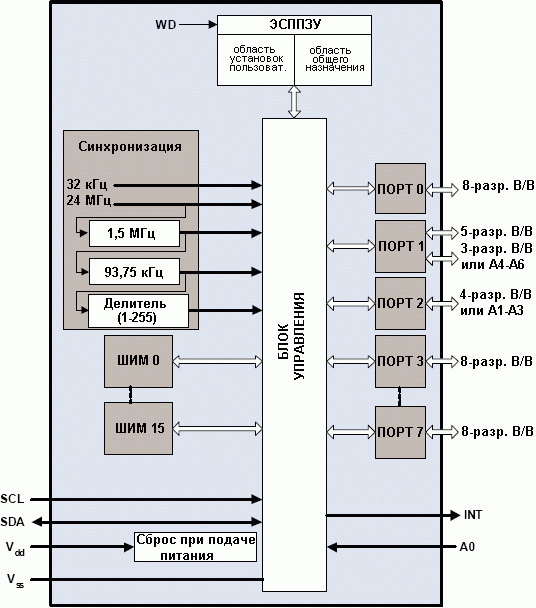

Структурная схема:

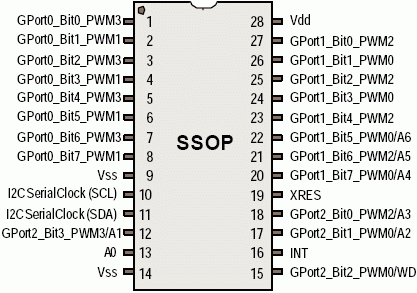

Расположение выводов CY8C9520 в 28-выв. корпусе:

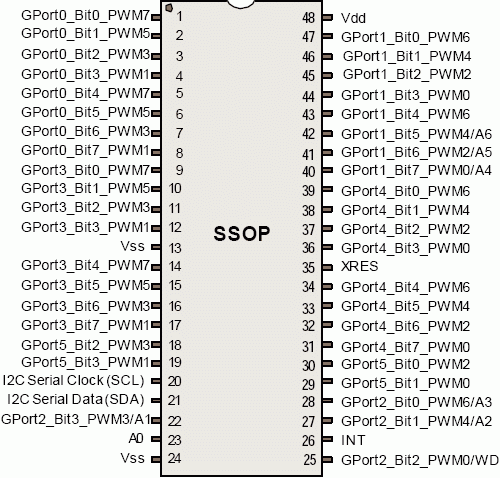

Расположение выводов CY8C9540 в 48-выв. корпусе:

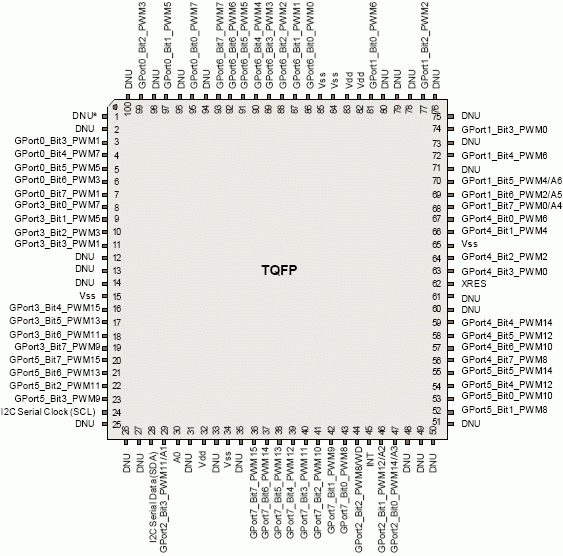

Расположение выводов CY8C9560 в 100-выв. корпусе:

Общее описание:

CY8C95xx - многопортовый расширитель ввода-вывода со встроенным ЭСППЗУ для хранения данных пользователя и несколькими каналами ШИМ. Все микросхемы данного семейства работают идентично, но отличаются количеством линий ввода-вывода, количеством каналов ШИМ и размером внутреннего ЭСППЗУ.

CY8C95xx работает как два подчиненных устройства шины I²C. Первое устройство - многопортовый расширитель ввода-вывода (для доступа ко всем портам используется один адрес I2C). Второе устройство - последовательное ЭСППЗУ. Предопределенные конфигурационные регистры могут использоваться для запрета работы ЭСППЗУ. ЭСППЗУ поддерживает 2-х байтную адресацию для совместимости с адресным пространством размером 28 кбайт. Выбор устройство осуществляется старшими разрядами адреса I²C или с помощью специфического регистра адресации.

Линии расширителя ввода-вывода могут быть раздельно настроены, как входы, выходы, квазидвунаправленные входы-выходы или ШИМ-выходы. Индивидуальные линии данных могут конфигурироваться как открытый сток/коллектор, двухтактный драйвер (вытекающий ток 10 мА, втекающий ток 25 мА), подтягивающий резистор к плюсу или к минусу, а также высокоимпедансное состояние.

Заводской настройкой по умолчанию является внутреннее подтягивание к плюсу питания.

Ведущий шины выполняет запись в конфигурационные регистры ввода-вывода с помощью шины I²C. Установки конфигурации и выходного регистра могут быть сохранены в соответствующей секции ЭСППЗУ, как настройки по умолчанию. Если настройки по умолчанию были изменены пользователем, то при подаче питания все линии портов будут принимать запомненные ранее состояния.

Имеется один вывод, который выполняет функцию выхода прерывания (INT) и может подключаться к логике прерывания системного микропроцессора. Данный сигнал может информировать системный микропроцессор, что на входах портов появились новые данные или что выходы ШИМ изменили свое состояние.

ЭСППЗУ поддерживает байтное считывание и побайтную запись. Один из выводов может конфигурироваться, как запрет записи ЭСППЗУ (WD) и может использоваться для блокировки записи подачей высокого уровня. Работу ЭСППЗУ можно также запретить с помощью конфигурационных регистров.

CY8C95xx имеет один фиксированный вывод адреса (A0) и до 6 дополнительных линий (A1-A6), которые позволяют до 128 устройствам совместно использовать общую шину I²C. Алгоритм расширяемой плавной адресации "Extendable Soft Addressing" позволяет указать сколько именно выводов необходимо для назначения желаемого адреса. Выводы, незадействованные как адресные, могут использоваться в качестве линий ввода-вывода общего назначения.

Имеется 4(CY8C9520), 8 (CY8C9540) или 16 (CY8C9560) раздельно конфигурируемых 8-разр. каналов ШИМ. Данные каналы ШИМ обозначаются ШИМ0-ШИМ15 (PWM0-PWM15). Каждый канал ШИМ может тактироваться одним из шести доступных источников синхронизации.

Информация для заказа:

Корпус	Код заказа	ЭСППЗУ, кбайт	Температурный диапазон	ШИМ-источники	Конфигурируемые линии ввода-вывода
SSOP28 (210 мд)	CY8C9520-24PVXI	3	-40C…+85°C	4	20
SSOP28 (210 мд, лента на бобине)	CY8C9520-24PVXIT	3	-40C…+85°C	4	20
SSOP48 (300 мд)	CY8C9540-24PVXI	11	-40C…+85°C	8	40
SSOP48 (300 мд, лента на бобине)	CY8C9540-24PVXIT	11	-40C…+85°C	8	40
TQFP100	CY8C9560-24AXI	27	-40C…+85°C	16	60
TQFP100 (лента на бобине)	CY8C9560-24AXIT	27	-40C…+85°C	16	60

Документация:

710 Kb Engl Описание микросхем
