CY8C22113, CY8C22213

Программируемые системы на кристалле PSoC™ с массивом блоков преобразования смешанных сигналов

Характеристики:

• Процессор с гарвардской архитектурой

  - Быстродействие процессора M8C до 24 МГц

  - Малая потребляемая мощность при высоком быстродействии

  - Рабочее напряжение 3.0В…5.25В

  - Промышленный температурный диапазон: -40°C…+85°C

• Периферийные устройства (блоки PSoC)

  - 3 аналоговых блока PSoC с полным размахом напряжения (rail-to-rail), которые обеспечивают:

  - АЦП с разрешением до 14 разр.

  - ЦАП с разрешением до 9 разр.

  - Усилители с программируемым усилителем

  - Программируемые фильтры и компараторы

  - 4 цифровых блока PSoC, которые содержат:

  - 8…32-разр. таймеры, счетчики и ШИМ

  - Модули CRC и PRS

  - Полнодуплексный УАПП

  - Ведущие или подчиненные SPI

  - Возможность подключения ко всем линиям ввода-вывода

  - Комплексные периферийные устройства за счет сочетания блоков

• Прецизионная программируемая синхронизация

  - Внутренний генератор ±2.5% 24/48 МГц

  - Прецизионный генератор 24 МГц с опциональным кварцем 32,768 кГц и ФАПЧ

  - Опциональный внешний генератор с частотой до 24 МГц

  - Внутренний генератор для сторожевого таймера и таймера режима сна

• Гибкая встроенная память

  - 2 кбайт флэш-памяти программ с износостойкостью 50 тыс. записи/стирания

  - 256 байт статического ОЗУ для хранения данных

  - Внутрисистемное последовательное программирование (ISSP)

  - Частичное обновление флэш-памяти

  - Гибкие режимы защиты

  - Эмуляция ЭСППЗУ во флэш-памяти

• Программируемая конфигурация выводов

  - Нагрузочная способность на всех линиях ввода-вывода 25 мА (втекающий ток)

  - Все линии ввода-вывода могут переводиться в одно из следующих состояний: подтягивающий резистор к плюсу или к минусу, высокоимпедансное, двухтактный или открытый сток

  - До 8 аналоговых входов на всех линиях ввода-вывода

  - Один аналоговый выход с нагрузочной способностью 30 мА на любой из линий ввода-вывода

  - Конфигурируемое прерывание на всех линиях ввода-вывода

• Дополнительные системные ресурсы

  - Ведущий, подчиненный и многомастерный интерфейс I2C с частотой синхронизации до 400 кГц

  - Сторожевой таймер и таймер режима сна

  - Программируемый детектор снижения напряжения

  - Встроенная схема супервизора

  - Встроенный прецизионный источник опорного напряжения

• Полный набор средств для проектирования

  - Свободное программное обеспечение для проектирования (PSoC™ Designer)

  - Полнофункциональный внутрисхемный эмулятор и программатор

  - Полноскоростная эмуляция

  - Сложная структура точек прерывания

  - 128 кбайт трассировочной памяти

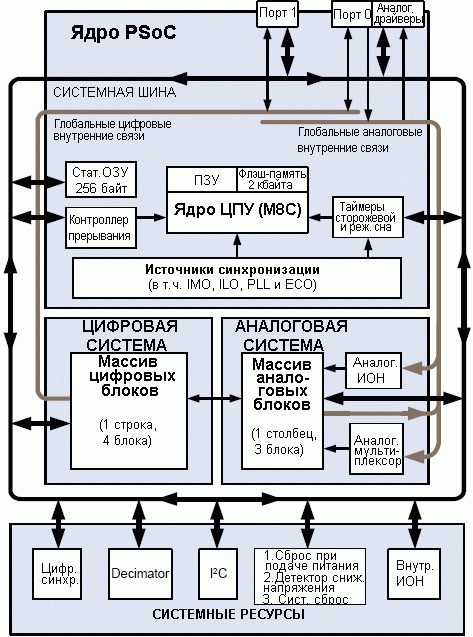

Архитектура:

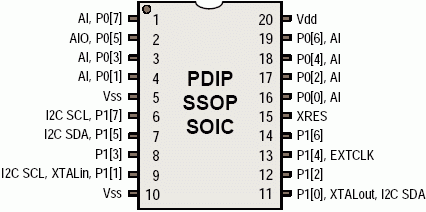

Расположение выводов:

Общее описание:

Семейство PSoC™ (программируемые системы на кристалле) составляют множество микросхем, которые объединяют массив блоков-преобразователей смешанных сигналов и микроконтроллер в одном кристалле. Данные устройства разработаны с целью замены нескольких традиционных компонентов микроконтроллерных систем на один, менее дорогой однокристальный программируемый компонент. PSoC содержит конфигурируемые блоки аналоговой и цифровой логики, а также элементы для программирования внутренних связей. Данная архитектура позволяет пользователю создать выборочную конфигурацию, которая удовлетворяет требованиям проектируемого приложения. Кроме этого, быстродействующий ЦПУ, флэш-память программ, статическое ОЗУ данных и конфигурируемый ввод-вывод входят в состав версий с различным количеством выводов.

Архитектура PSoC (см. рисунок) может быть разделена на четыре области: ядро, системные ресурсы, цифровая система и аналоговая система. Конфигурируемость ресурсов глобальной шины позволяет путем их комбинирования создать завершенную выборочную систему. Семейство PSoC CY8C22x13 может содержать до двух портов, которые могут быть подключены к глобальным цифровым и аналоговым внутренним связям, обеспечивая доступ к 4 цифровым и 3 аналоговым блокам.

Информация для заказа:

Документация:
