CY8C21234, CY8C21334, CY8C21434, CY8C21534, CY8C21634

Программируемые системы на кристалле PSoC™ с массивом блоков преобразования смешанных сигналов

Характеристики:

• Процессор с гарвардской архитектурой

  - Быстродействие процессора M8C до 24 МГц

  - Малая потребляемая мощность при высоком быстродействии

  - Рабочее напряжение 2.4В…5.25В

  - Рабочее напряжение от 1.0В при использовании встроенного импульсного преобразователя

  - Промышленный температурный диапазон: -40°C…+85°C

• Периферийные устройства (блоки PSoC)

  - 4 аналоговых блока типа "E", которые содержат:

  - 2 компаратора с опорными источниками ЦАП

  - Один или два 8-разр. 28-канальных АЦП

  - 4 цифровых блока PSoC, которые содержат:

  - 8…32-разр. таймеры, счетчики и ШИМ

  - Модули CRC и PRS

  - Полнодуплексный УАПП, ведущий или подчиненный SPI

  - Возможность подключения ко всем линиям ввода-вывода

  - Комплексные периферийные устройства за счет сочетания блоков

• Гибкая встроенная память

  - 8 кбайт флэш-памяти программ с износостойкостью 50 тыс. записи/стирания

  - 512 байт статического ОЗУ для хранения данных

  - Внутрисистемное последовательное программирование (ISSP)

  - Частичное обновление флэш-памяти

  - Гибкие режимы защиты

  - Эмуляция ЭСППЗУ во флэш-памяти

• Полный набор средств для проектирования

  - Свободное программное обеспечение для проектирования (PSoC™ Designer)

  - Полнофункциональный внутрисхемный эмулятор и программатор

  - Полноскоростная эмуляция

  - Сложная структура точек прерывания

  - 128 кбайт трассировочной памяти

• Прецизионная программируемая синхронизация

  - Внутренний генератор ±2.5% 24/48 МГц

  - Внутренний генератор для сторожевого таймера и режима сна

• Программируемая конфигурация выводов

  - Нагрузочная способность на всех линиях ввода-вывода 25 мА

  - Все линии ввода-вывода могут переводиться в одно из следующих состояний: подтягивающий резистор к плюсу или к минусу, высокоимпедансное, двухтактный или открытый сток

  - До 8 аналоговых входов на всех линиях ввода-вывода

  - Конфигурируемое прерывание на всех линиях ввода-вывода

• Дополнительные системные ресурсы

  - Ведущий, подчиненный и многомастерный интерфейс I2C с частотой синхронизации до 400 кГц

  - Сторожевой таймер и таймер режима сна

  - Программируемый детектор снижения напряжения

  - Встроенная схема супервизора

  - Встроенный прецизионный источник опорного напряжения

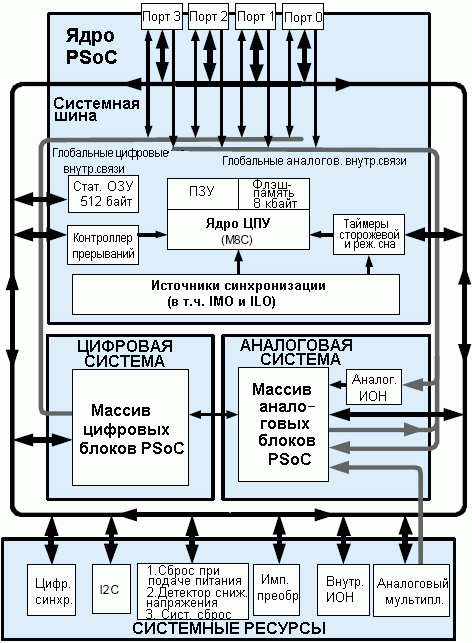

Архитектура:

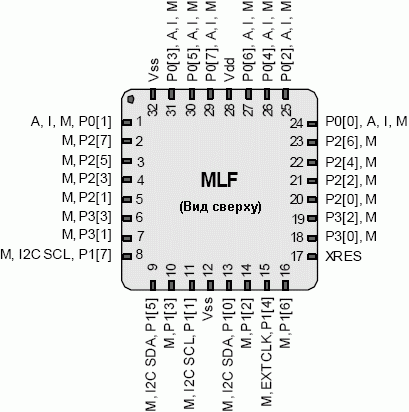

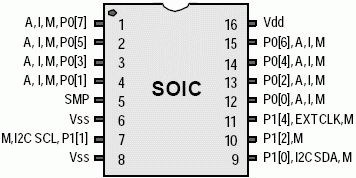

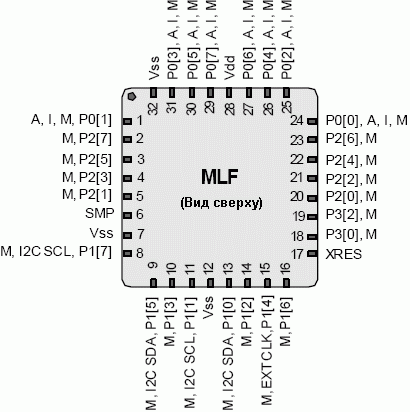

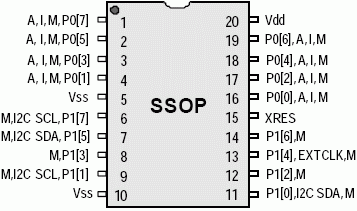

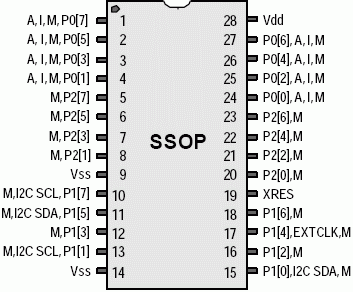

Расположение выводов CY8C21x23:

Общее описание:

Семейство PSoC™ (программируемые системы на кристалле) составляют множество микросхем, которые объединяют массив блоков-преобразователей смешанных сигналов и микроконтроллер в одном кристалле. Данные устройства разработаны с целью замены нескольких традиционных компонентов микроконтроллерных систем на один, менее дорогой однокристальный программируемый компонент. PSoC содержит конфигурируемые блоки аналоговой и цифровой логики, а также элементы для программирования внутренних связей. Данная архитектура позволяет пользователю создать выборочную конфигурацию, которая удовлетворяет требованиям проектируемого приложения. Кроме этого, быстродействующий ЦПУ, флэш-память программ, статическое ОЗУ данных и конфигурируемый ввод-вывод входят в состав версий с различным количеством выводов.

Архитектура PSoC (см. рисунок) может быть разделена на четыре области: ядро, системные ресурсы, цифровая система и аналоговая система. Конфигурируемость ресурсов глобальной шины позволяет путем их комбинирования создать завершенную выборочную систему. Каждая микросхема CY8C21x34 PSoC содержит четыре цифровых блока и четыре аналоговых блока. В зависимости от корпуса PSoC в состав может входить до 28 универсальных линии ввода-вывода. С помощью линий ввода-вывода может быть осуществлен доступ к аналоговым и цифровым внутренним связям.

Информация для заказа:

Документация:
