AT86RF535A

WiMax-трансивер 802.16-2004

Отличительные особенности:

• Однокристальный трансивер WiMax на частоту 3.5 ГГц
• Полностью дифференциальная схемотехника
• Архитектура приемника с низкой ПЧ, не требующая внешних фильтров
• Режим самокалибровки для фильтров приема/передачи
• Поддержка полос пропускания каналов 1.75, 3.5 и 7МГц
• Модуляция до 64QAM (квадратурная амплитудная модуляция)
• Сверхбыстрый N-дробный синтезатор
• Чувствительность < -68 дБм при 64-QAM, CR=3/4, полоса частот 7 МГц
• Фазовый шум синтезатора: 0.8° (-37dBc)
• Малое напряжение питания: 2.7В
• Выход передачи PRF: -12 дБм
• Рабочий ток чтения/передачи: 200/320 мА (типичные значения)
• Малый ток в режиме выключения: < 20 мкА (типичное значение)
• 56-выв. корпус QFN
• Малое число внешних компонентов, требуются только несколько пассивных компонентов

Области применения:

• Устройства радиосвязи в частотном диапазоне 3.5 ГГц
• Радиосистемы IEEE® 802.16-2004
• Поддержка OFDM (ортогональное мультиплексирование деления частоты) до 64QAM

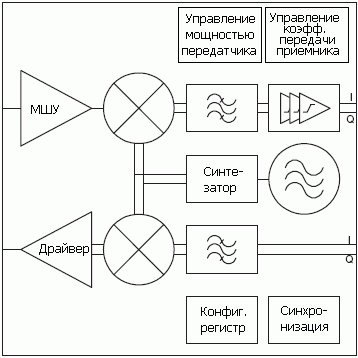

Структурная схема AT86RF535A:

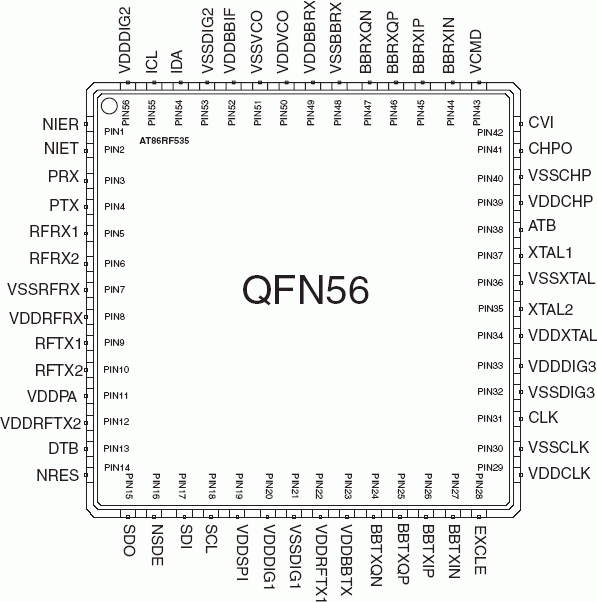

Расположение выводов:

Общее описание:

AT86RF535A - полностью интегрированный, недорогой радиочастотный трансивер для диапазона 3.5 ГГц с преобразованием на малой ПЧ для приложений WiMax. Он сочетает превосходные радиочастотные характеристики с малым потребляемым током при минимальных размерах кристалла. Микросхема AT86RF535A выпускается по прогрессивной технологии SiGe BiCMOS. Трансивер содержит МШУ (малошумящий усилитель), драйвер УМ (усилитель мощности), смеситель приема/передачи, фильтры приема/передачи, ГУН (генератор управляемый напряжением), синтезатор, узел управления чувствительностью приема и узел управления мощностью передатчика. Число внешних компонентов сведено до нескольких штук.

Документация:

160 Kb Engl Полное описание

---

---
