ATR2733Интегрированный однокристальный интерфейс для DAB-приемниковОсновные характеристики:
Области применения:

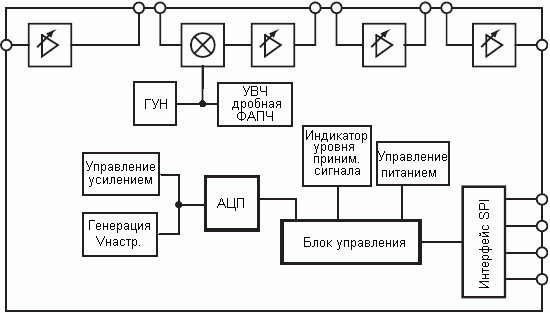

Структурная схема:

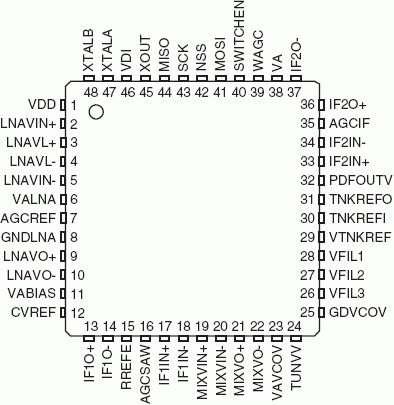

Расположение выводов:
Описание: ATR2733 - монолитная интерфейсная интегральная схема, которая выпускается по кремниево-германиевой BiCMOS технологии (SiGMOS), разработанной компанией Atmel. ATR2733 выполняет все функции по обработке радиочастоты (РЧ) и промежуточной частоты (ПЧ), а также генерирует тактовые сигналы для выполнения этих функций. Для этого в состав микросхемы входит дробная ФАПЧ, которая по аналогии с остальными функциями управляется через внешнюю цифровую шину. К РЧ-функциям относятся малошумящий усилитель (МШУ), смешивание с понижением частоты, усиление, детекция и управление усилением. Вслед за РЧ-функциями требуется установка внешнего ПАВ-фильтра в сигнальной цепи. К функциям обработки ПЧ относятся дополнительные усилители с функциями детекции и управления. Микросхема поддерживает несколько настроечных функций и была разработана для упрощения технологии проектирования и производства. С этой целью, количество требуемых внешних компонентов сведено до минимума. Микросхема идеальна для совместного использования с DAB-процессором управления радиоприемом ATR2740. Информация для заказа:
Документация:
