Т7024

2.4 ГГц ISM/ Bluetooth оконечная ИС

Основные характеристики:

• Однополярное 3 В питание
• Высокий КПД выходного усилителя мощности (типовое значение POUT= 23 дбм)
• Регулировка мощности по линейному закону
• Малошумящий предварительный усилитель с КШ= 2,1 дБ
• Управление внешним PIN диодом при переключении режимов прием/ передача
• Пониженной потребление в дежурном режиме
• Малое количество внешних компонентов
• 20 выводные PSSO20 и HP-VFQFP-N16 корпуса

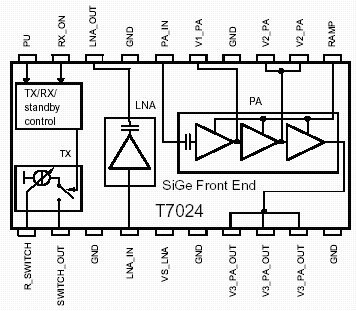

Блок- схема:

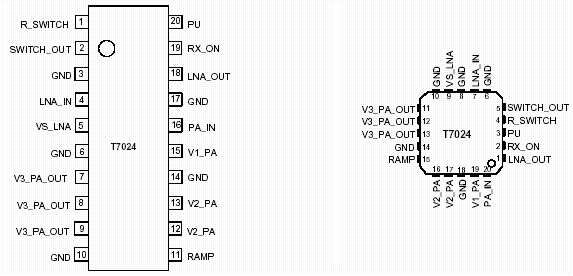

Расположение выводов:

Описание:

Т7024 - законченная монолитная SiGe ИС приемопередатчика с усилителем мощности, малошумящим предварительным усилителем и драйвером переключения режимов прием/ передача. Прибор специально разработан для применения в TDMA системах, таких как Bluetooth, DECT и других ISM системах, соответствующих рекомендациям 15 части FCC.

Прибору не требуется внешний коммутационный транзистор, так как он имеет линейную регулировку мощности и очень малый ток потребления.

Прибор чувствителен к электростатическому заряду, поэтому при работе с ним необходимо использовать заземленные антистатические браслеты.

Документация:

340 Kb Engl Описание микроконтроллера T7024

---

---
