ATA6830

Интеллектуальный драйвер управления шаговым двигателем

Отличительные особенности:

• 2-фазный драйвер шагового двигателя с током нагрузки до 1А
• Компенсация действия половинного шага
• Управление током коммутатора
• Однонаправленный однопроводной шинный интерфейс с обратным сигналом ошибки
• Интеллектуальное управление вращением
• Определение начальной позиции выдвижкой и задвижкой фары
• Динамическая настройка освещенности фар

Преимущества:

• Определение ошибок с возможностью их считывания
• Выходы схемы защиты от токов короткого замыкания
• Предупреждение о превышении температуры и отключение
• Контроль за напряжением питания

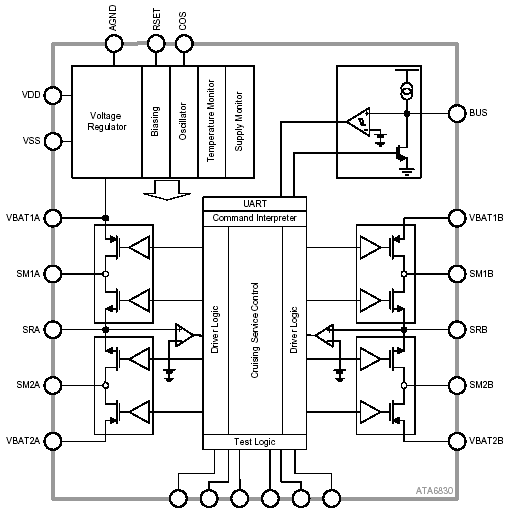

Архитектура:

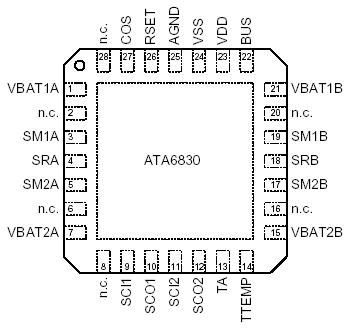

Расположение выводов:

Описание:

Схема позволяет управлять шаговым двигателем для динамической настройки освещенности в автомобилях. Два управляемых Н-мостовых коммутатора управляют шаговым двигателем. Схема получает команды управления по однонаправленному однопроводному последовательному порту.

Интегрированное управление движением позволяет независимо перемещать шаговый двигатель в новое желаемое положение. Это позволяет ему автоматически выбирать замедление и ускорение. Шаговый двигатель работает в данном случае с компенсацией действия половинного шага. Максимальная частота синхронизации, при которой работает шаговый двигатель, зависит от напряжения питания, температуры кристалла, режима функционирования и отклонения позиции.

Документация:

386 Kb Engl Описание микросхемы

---

---
