ATA6824Высокотемпературный Н-мостовой драйвер электродвигателяОтличительные особенности:

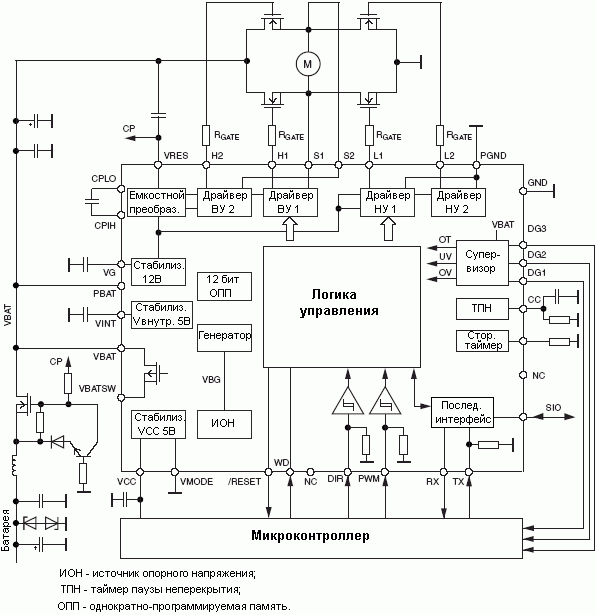

Структурная схема и схема включения:
Расположение выводов:
Описание: Интегральная схема ATA6824 разработана для применения в высокотемпературных приложениях мехатроники, например, турбокомпрессоры, в которых электроника устанавливается близко с горячим двигателем. При использовании в таких жестких условиях интегральная схема может противостоять окружающим температурам до 150°C, что соответствует температуре перехода до 200°C. ИС предназначена для управления током двигателя в H-мостовой схеме управления. Для управления интегральной схемой со стороны микроконтроллера необходима подача ШИМ-сигнала и сигнала направления, что позволяет использовать интегральную схему в приложениях управления электродвигателем. ШИМ-управление выполняется ключами низкого уровня; а ключи высокого уровня постоянно включены на фазе управления. Вывод конфигурации VMODE позволяет выбрать выходное напряжение 5В или 3.3В для стабилизатора и высокого уровня интерфейса. Оконный компаратор поддерживает возможность программирования с помощью внешнего резистора RWD, а внутренняя калибровка обеспечивает точность до 10%. Для связи с главным контроллером предусмотрен высоковольтный последовательный интерфейс. Документация:
