ATA6826

Три полумостовых драйвера с DMOS-выходами и управлением через последовательный интерфейс

Отличительные особенности:

• Напряжение питания до 40В
• Типичное сопротивление открытого канала 0.8 Ом при температуре 25°C, максимальное - 1.5 Ом при температуре 150°C
• Выходной ток до 1.0A
• Три полумостовых выхода, состоящих из трех драйверов высокого уровня и трех драйверов низкого уровня
• Возможность коммутации всех видов нагрузок, как, например, электродвигатели постоянного тока, электролампы, резисторы, конденсаторы и индуктивности
• Отсутствие сквозного тока
• Очень малый статический ток в дежурном режиме (не более 5 мкА) во всем температурном диапазоне
• Защита выходов от короткого замыкания
• Защита от перегрева каждого ключа и предупредительная сигнализация о превышении температуры
• Защита от снижения напряжения
• Различные диагностические функции, такие как определение короткого замыкания на выходе, обрыва нагрузки, перегрева и нарушения питания
• Последовательный интерфейс для передачи данных, поддерживающий возможность организации цепочного (шлейфного) соединения и работающий на частоте до 2 МГц
• Корпус SO14

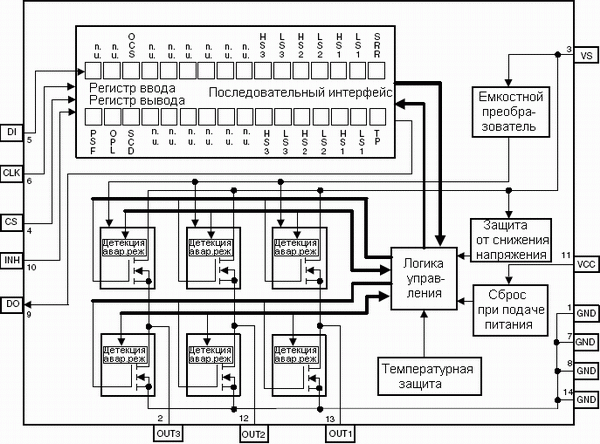

Структурная схема:

Структурная схема::

Описание:

ATA6826 - три полумоста со всеми защитными функциями, разработанные по технологии Smart Power SOI и предназначенные для управления микроконтроллером до 3 различными нагрузками в автомобильных и промышленных приложениях.

Каждый из трех драйверов высокого уровня и трех драйверов низкого уровня могут управлять токами до 1А. Драйверы внутренне соединены, таким образом, чтобы образовать три полумоста и могут управляться раздельно через стандартный последовательный интерфейс. Таким образом, к выходам могут быть подключено любое сочетание нагрузок: лампы, резисторы, конденсаторы и индуктивности. При разработке ИС учитывалась возможность управления электродвигателем постоянного тока по H-мостовой схеме.

Схемой защиты гарантируется выявление и реагирование на короткое замыкание, перегрев и снижение напряжения. Выполнение различных диагностических функций и очень малое статическое потребление в дежурном режиме существенно расширяют области применения данной интегральной схемы. ATA6826 также соответствует автомобильным требованиям.
