T2117

Интегральная схема управления семисторным ключом с коммутацией при переходе через ноль и функцией регулировки мощности, отдаваемой в нагрузку

Отличительные особенности:

• Непосредственное питание от сети
• Потребляемый ток не более 0,5 мА
• Малое количество внешних компонентов
• Коммутирует обе полуволны, поэтому в токе нагрузки нет постоянной составляющей
• Управляющий выход имеет отрицательный уровень с типовым значением импульсного тока 100 мА, а также защищен от к.з.
• Простая регулировка мощности
• Генератор пилообразного напряжения
• Источник опорного напряжения

Области применения:

• Регулировка мощности при малом уровне ЭМИ за счет включения нагрузки при переходе через 0
• Стабилизация температуры
• Управление мигающими лампами

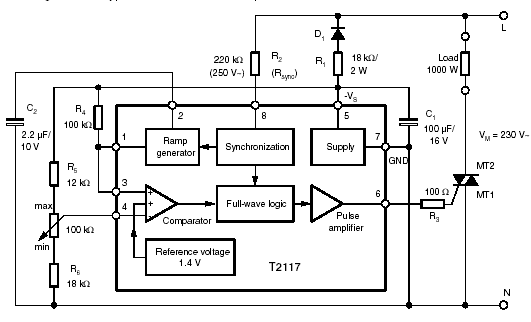

Структурная схема:

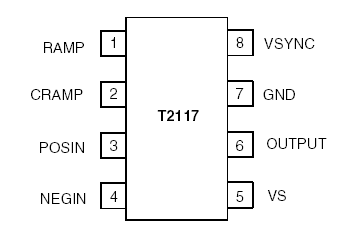

Расположение выводов:

Описание выводов:

1	Ramp	Выход пилообразного генератора
2	CRamp	Задающий конденсатор
3	POSIN	Неинвертирующий вход компаратора
4	NEGIN	Инвертирующий вход компаратора
5	VS	Напряжение питания
6	Output	Импульсный выход управления семистором
7	GND	Общий
8	Vsync	Вход синхронизации с сетью

Общее описание:

T2117 – специализированная интегральная микросхема, которая предназначена для построения силового ключа, замыкающегося при переходе через ноль, и выполнена по биполярной технологии. Она используется для управления активной нагрузкой, подключенной к сети, а в качестве силового элемента подразумевает использование семистора. При этом, включение семистора осуществляется при переходе через ноль. Встроенный пилообразный генератор позволяет реализовать функцию регулировки мощности за счет изменения количества волн сетевого напряжения, поступающих к нагрузке за определенный интервал времени.

Информация для заказа:

Код заказа	Корпус	Упаковка
T2117-3AS	DIP8	Трубка
T2117-TAS	SO8	Трубка
T2117-TAQ	SO8	Лента, намотанная на барабан

Документация:

223 Kb Engl Описание микросхемы T2117

---

---
