ATA6662
LIN-трансивер
Отличительные особенности:
- Рабочее напряжение питания 5…27 В
- Скорость передачи до 20 кбод
- Улучшенное управление фронтами импульсов в соответствии с требованиями к шине LIN версии 2.0 и SAEJ2602-2
- Полная совместимость с 3.3В-ыми и 5В-ыми устройствами
- Функция контроля длительности доминантного состояния при передаче данных (TXD)
- Нормальный режим работы и режим сна
- Возможность возобновления работы через шину LIN (доминантное состояние в течение 90 мкс)
- Внешние возобновление работы через вывод WAKE (низкий уровень в течение 35 мкс)
- Управление внешним стабилизатором напряжения через вывод INH
- Очень малое потребление в режиме сна (10 мкА)
- Распознавание источника возобновления работы
- Защиты от короткого замыкания выводов шины с линиями GND и батарейного питания
- Входной ток на выводах шины LIN типично составляет 5 мкА (вывод VBAT отключен)
- Зашита от перегрева
- Высокий уровень электромагнитной совместимости
- Защита от повреждения и излучений в соответствии с ISO/CD 7637
- Защита от электростатических разрядов по модели человеческого тела 6 кВ на выводах шины LIN и вывода питания VS

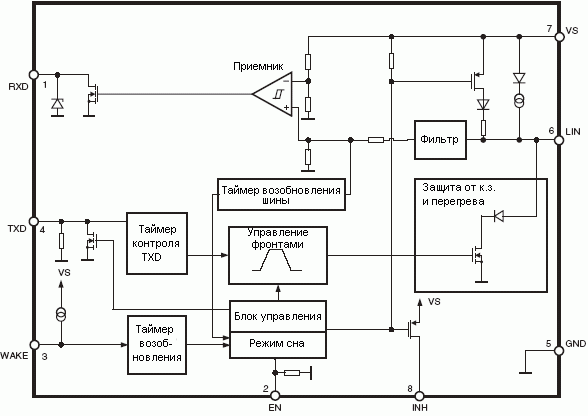

Структурная схема ATA6662:

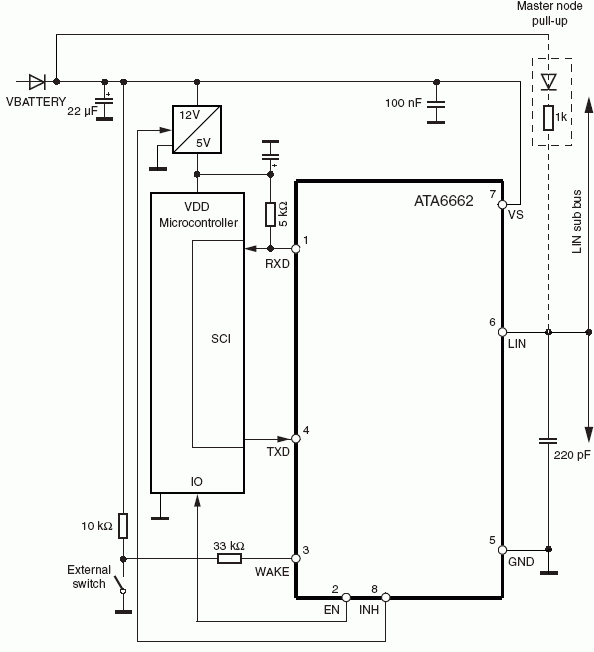

Схема включения ATA6662:
Расположение выводов ATA6662:
Описание выводов:
| Вывод |
Обозначение |
Функция |
| 1 |
RXD |
Выход принимаемых данных |
| 2 |
EN |
Вход разрешения работы (если вход отключен или на него подан низкий уровень, то активизирует режим сна) |
| 3 |
WAKE |
Высоковольтный Вход запроса на возобновление работы |
| 4 |
TXD |
Вход передаваемых данных |
| 5 |
GND |
Общий |
| 6 |
LIN |
Линия ввода-вывода шины LIN |
| 7 |
VS |
Батарейное питание |
| 8 |
INH |
Выход управления внешним стабилизатором напряжения |
Общее описание:
ATA6662 - полностью интегрированный LIN-трансивер, отвечающий требованиям LIN 2.0 и SAEJ2602-2. Он предназначен для подключения контроллера, реализующего протокол LIN, к физической шине. Микросхема разработана для организации низкоскоростной передачи данных в автомобилях. Улучшенное управление фронтами на шине LIN гарантирует защищенную передачу данных на скорости до 20 кбод при управлении протоколом RC-генератором. Поддержка режима сна гарантирует минимальное потребление. ATA6662 характеризуется улучшенными характеристиками электромагнитных излучений и электростатического разряда.
Информация для заказа:
| Код заказа |
Корпус |
Прим. |
| AT6662-TAQY |
SO8 |
LIN-трансивер, без содержания свинца |
Документация:
| |
 |
257 Kb Engl Описание микросхемы ATA6662 |
