ATA6660Высокоскоростные приемопередатчики CAN - шиныОтличительные особенности:

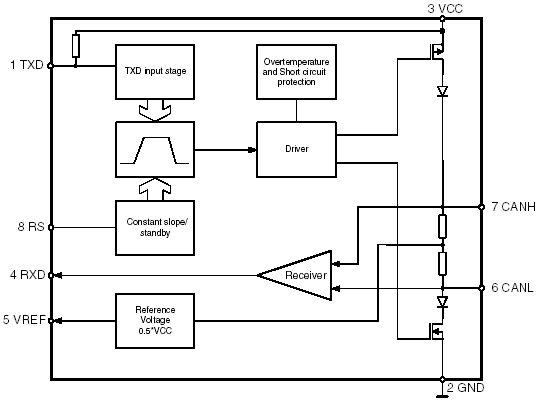

Структурная схема ATA6660:
Расположение выводов ATA6660:
Описание выводов:
Общее описание: ATA6660 - ИС, изготовленная по технологии Smart Power BCD60-III компании Atmel. Она специально разработана для обеспечения на физическом уровне интерфейса между высокоскоростными CAN - контроллерами (CAN-C) и дифференциальными линиями передачи данных. Функциональное описание ATA6660 - ИС, изготовленная по технологии Smart Power BCD60-III компании Atmel. Она специально разработана для обеспечения высокоскоростной передачи данных по дифференциальным линиям в жестких климатических условиях, например в автомобильном или индустриальном оборудовании. Приемопередатчик имеет пропускную способность 1 МБод. ATA6660 полностью совместим с ISO11898, стандартом для высокоскоростных коммуникационных CAN-C. Защита от воздействия внешнего напряжения и ЭСП Высоковольтные схемы защиты на обоих линейных выводах, CANH (7 вывод) и CANL (6 вывод), обеспечивает сохранение работоспособности при нахождении линейного напряжения в диапазоне от -40 В до +40 В. Также линейные выводы имеют защиту от ЭСП HBM = 8 кВ (соответствующего модели тела человека) и ММ = 300 В. Реализованная в приемопередатчике защита линейных выводов (выводы 7 и 6) делает ATA6660 подходящим для использования в автомобильном оборудовании, работающем как от 12 В, так и от 24 В питания. Контроль скорости нарастания выходного сигнала Приемопередатчик имеет фиксированный отрегулированный наклон выходной переходной характеристики, что позволяет повысить электромагнитную совместимость (ЭМС). Контроль скорости нарастания выходного сигнала на линейных выходах CANH и CANL позволяет снизить уровень паразитных ЭМИ до минимума. При правильно разработанной конфигурации линии затраты на разработку фильтра могут быть существенно снижены. Защита от "больших" токов" При закорачивании линии, например CANH подключается к общему выводу или CANL - к VCC, встроенная схема ограничения тока позволяет обеспечить максимальный ток ICANH_SC или ICANL_SC. Если температура кристалла повышается до 165 C, то встроенная схема защиты от перегрева отключает оба выходных каскада, но приемник при этом остается активным. Дежурный режим АТА6660 может быть переведен в дежурный режим путем подачи на вход RS напряжения, имеющего уровень более 0.87*VCC. Ток потребления в дежурном режиме существенно снижается до 600 мкА. Передача в этом режиме невозможна, однако приемник остается активным. Высокоскоростной компаратор следит за появлением на шине основного сигнала. Он устанавливает на выходе RXD низкий уровень за время не более 400 нс. Если вход RS не подключен к микроконтроллеру, то дежурный АТА6660 переключается в дежурный режим автоматически. Высокоскоростной приемник В нормальном режиме быстродействующая приемная схема содержит резистивную цепочку, позволяющую идентифицировать входной дифференциальный сигнал с уровнем более 0,9 В как основной сигнал, а дифференциальный сигнал с уровнем менее 0,5 В как дополнительный сигнал. Широкий диапазон входного синфазного сигнала от –10 В до +10 В вместе с симметричным дифференциальным приемником снижают чувствительность к паразитным ЭМИ. Приемник имеет гистерезис, имеющий типовую величину 70 мВ. Основной дифференциальный сигнал приводит к появлению на выходе RXD (4 вывод) низкого уровня, а дополнительный сигнал- сигнала высокого уровня. Вход TXD Вход TXD совместим с 3.3 В логикой (например современными микроконтроллерами). Если вход TXD не подключен к источнику сигнала, то встроенный 25 кОм подтягивающий резистор переводит ИС в дополнительный (рецессивный) режим. Низкий уровень сигнала на входе TXD переводит ИС в основное (доминантное) состояние. Передатчик Встроенные компенсационные схемы позволяют обеспечивать стабильную передачу данных со скоростью до 1 МБод. Низкий уровень сигнала на входе TXD ведет к установлению на выходе CANH 3.5 В уровня, а на выходе CANL – 1.5 В уровня при величине терминального резистора 60 Ом. При закорачивании линии, например CANH подключается к общему выводу или CANL - к VCC, встроенная схема ограничения тока позволяет обеспечить максимальный ток ICANH_SC или ICANL_SC. Если температура кристалла повышается до 165 C, то встроенная схема защиты от перегрева отключает оба выходных каскада, но приемник при этом остается активным. Концепция разбиения терминальных резисторов При изменении терминальных сопротивлений (см. рисунок 5) можно снизить ЭМИ и повысить нечувствительность. Один 120 Ом резистор концевого узла линии разбивается на два 60 Ом резистора. Резисторы в изолированных узлах рекомендуется разбить на два 1.3 кОм резистора (например 8 изолированных узлов и 2 концевых узла). Замечание: нагрузка шины для всех узлов должна оставаться в пределах от 50 до 65 Ом. Точки соединения резисторов подключаются к заземляющей шине через конденсаторы емкостью от 10 до 100 нФ. Общие выводы модулей рекомендуется подключать к шине заземления раздельно. Документация:
