ATA6621

LIN-трансивер с 5В-ым стабилизатором напряжения и сторожевым таймером

Отличительные особенности:

• Напряжение питания до 40В
• Рабочее напряжение Vs = 5В...18В
• Управление фронтами в соответствии с требованиями LIN версии 2.0
• Потребляемый ток в режиме сна типично 10 мкА
• Потребляемый ток в режиме молчания 40 мкА
• Линейный стабилизатор напряжения с малым минимальным перепадом напряжения:

  - Нормальный режим: Vcc = 5В±2%/50 мА

  - Режим молчания: Vcc = 5В ±7%/50 мА

  - Режим сна: Vсс отключено

• Формирование сигнала сброса на выходе NRES при выявлении снижения напряжения Vcc (время сброса 10 мс) и переполнении сторожевого таймера
• Возможность повышения нагрузочной способности стабилизатора напряжения с помощью внешнего NPN-транзистора
• Физический слой LIN, соответствующий требованиям LIN 2.0
• Возможность возобновления работы через шину LIN и вход WAKE
• Таймер контроля состояния входа передачи
• Защита от выбросов напряжения до 60В на выводе LIN
• Вывод шины защищен от перегрева и короткого замыкания по отношению к GND и батарейному питанию
• Регулировка задержки срабатывания сторожевого таймера с помощью внешнего резистора
• Входы управления сторожевым таймером с активным низким и высоким уровнем
• 5В-ый КМОП-совместимый ввод-вывод для подключения к микроконтроллеру
• Выход аналогового температурного контроля
• Высокий уровень электромагнитной совместимости и стойкости к электростатическим разрядам
• Корпус QFN с 20 выводами и размерами 5х5 мм

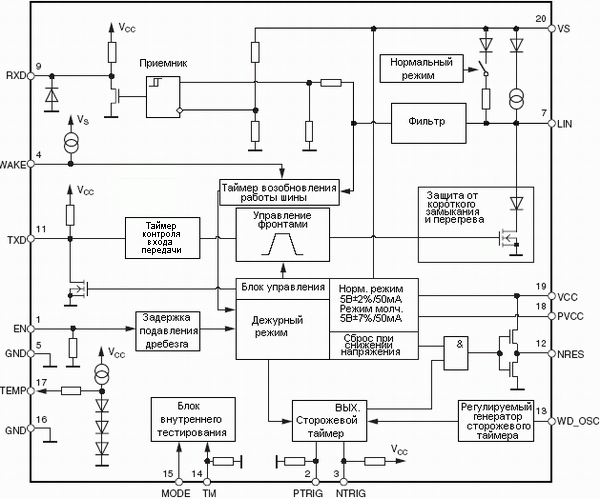

Структурная схема ATA6621:

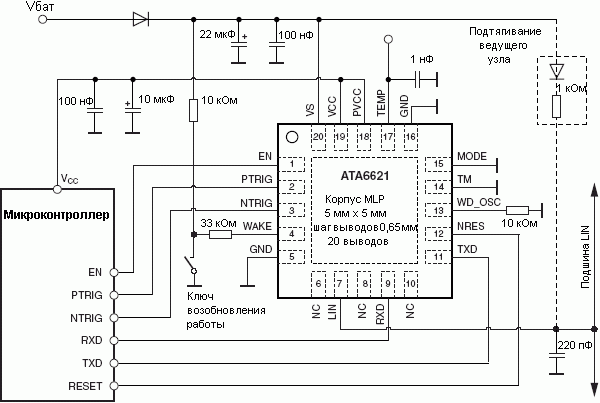

Типичная схема включения ATA6621:

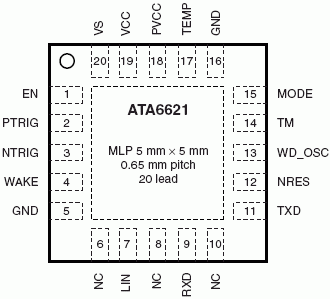

Расположение выводов ATA6621:

Описание выводов:

Общее описание:

ATA6621 - полностью интегрированный LIN-трансивер, полностью отвечающий требованиям LIN и дополнительно содержащий стабилизатор напряжения 5В/50 мА с малым минимальным перепадом, а также оконный сторожевой таймер, регулируемый с помощью внешнего резистора. При размещении в корпусе QFN20 данный стабилизатор напряжения способен отдавать в нагрузку 50 мА при входном напряжении Vs = 18В даже при окружающей температуре 105°C. Выходной ток стабилизатора может быть увеличен при использовании внешнего NPN-транзистора. Сочетание указанных функциональных узлов в одном корпусе делает возможной разработку простых и, при этом, эффективных и миниатюрных подчиненных узлов в шинных системах LIN. ATA6621 предназначен для передачи низкоскоростного потока данных в транспортных средствах, например, в электронных устройствах, обеспечивающих комфортабельность. Улучшенное управление наклоном фронтов в LIN-драйвере гарантирует защищенность передаваемых данных на скорости до 20 кбод. Выход шины способен противостоять напряжению 60В. В режиме сна и режиме молчания гарантируется очень малый уровень потребления.

Документация:

383 Kb Engl Описание микросхемы

---

---
