ATA6264

Интегральная схема источника питания устройства управления подушкой безопасности

Отличительные особенности:

• Максимальное напряжение питания 40В
• Один программируемый/регулируемый повышающий преобразователь
• Два программируемых повышающих преобразователя
• Один программируемый линейный стабилизатор
• Однократно-программируемая память для конфигурации пользователем выходных напряжений
• 16-разрядный последовательный интерфейс
• Два интерфейса ISO9141 (один интерфейс программируется для функционирования в качестве интерфейса LIN)
• Сторожевой таймер
• Разнообразные диагностические функции
• 5 источников напряжений
• Емкостной преобразователь
• Миниатюрный 44-выводной корпус
• Защита от электростатических разрядов напряжением 2 кВ и 4 кВ

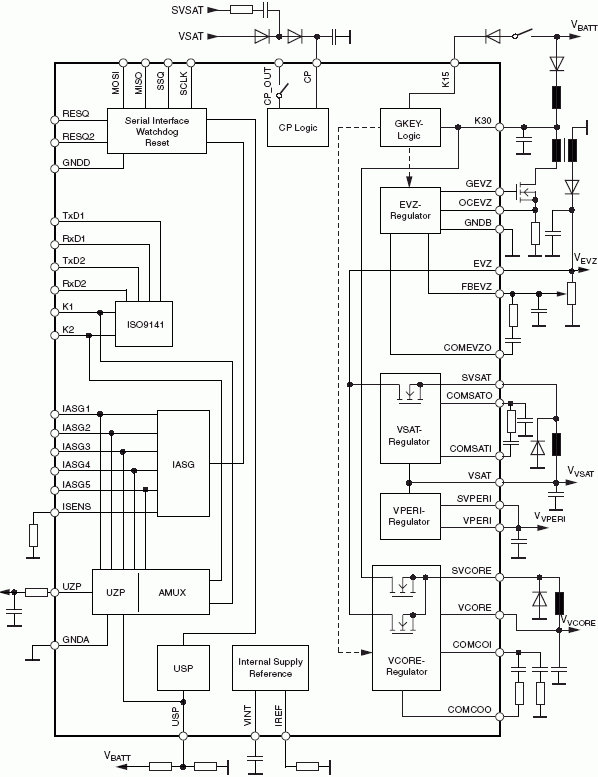

Структурная схема ATA6264:

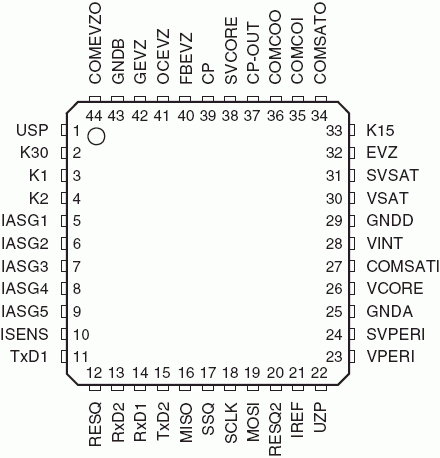

Расположение выводов ATA6264:

Общее описание:

ATA6264 - интегральная схема источника питания нового поколения для применения в автомобильных подушках безопасности. Она выпускается по технологии Atmel 0.8 мкм BCDMOS. ATA6264 содержит все блоки, необходимые для питания микроконтроллера, пусковых конденсаторов и периферийных компонентов систем с воздушной подушкой. Источник питания разработан специально для удовлетворения требований по питанию микроконтроллеров с двумя уровнями питания, которые используются в современных встроенных устройствах управления. Интегрированные сторожевой таймер и диагностические блоки повышают уровень защищенности. 8-МГц-ый 16-разрядный интерфейс SPI обеспечивает высокую скорость связи. Несмотря на широкие функциональные возможности ATA6264 размещается в малогабаритном корпусе QFP44.

Информация для заказа:

Документация:

1100 Kb Engl Описание микросхемы

---

---
