AT77C104B
Температурный датчик отпечатка пальца из семейства FingerChip™ с функциями органа управления и интерфейсом SPI
Отличительные особенности:
- Чувствительный слой: 0.35 мкм КМОП матрица
- Размеры области изображения: 0.4 x 11.6 мм
- Матрица изображения: 8 x 232 = 1856 пикс.
- Размер пикселя: 50 мкм x 50 мкм = 500 dpi (точек в дюйме)
- Встроенный аналогово-цифровой преобразователь
- Последовательный периферийный интерфейс (SPI) - 2 режима:
- - Быстродействующий режим со скоростью передачи данных 16 Мбит/сек для снятия изображения
- - Низкоскоростной режим со скоростью 200 кбит/сек для функций навигации и управления
- Размер кристалла: 1.5 x 15 мм
- Рабочее напряжение: 2.3…3.6В
- Рабочий температурный диапазон: -40°C…+85°C
- Скорость проведения пальца от 2 до 20 см/сек.
- Малое потребление: 4.5 мА (считывание изображения), 1.5 мА (навигация), <10 мкА (режим бездействия)
- Покрытие с высокой износостойкостью (не менее 4 миллионов проведений)
- Высокая стойкость к электростатическим разрядам
- Малогабаритный корпус
Область применения:
- Управление прокруткой, меню и выбор команд на дисплеях карманных ПК, мобильных телефонов, смарт-фонов
- Сотовые телефоны и смарт-фоны с функциями конфиденциальности доступа
- Управление доступом к персональным цифровым помощникам (PDA)
- Аутентификация для разрешения доступа к личным и конфиденциальным данных
- Портативные считывали отпечатка пальца

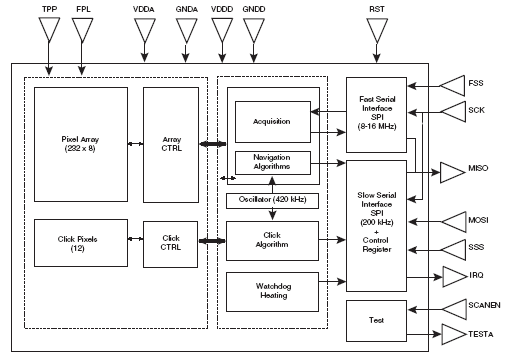

Функциональная блок-схема AT77C104B:
Расположение выводов AT77C104B:
Общее описание:
AT77C104B - датчик отпечатка пальца, ориентированный на применение в персональных цифровых помощниках, сотовых телефонах и смартфонах. AT77C104B реализует температурную технологию считывания отпечатка пальца линейными датчиками путем проведения пальца над чувствительной плоскостью. Кроме того, в данном датчике реализована возможность навигации в 8 направлениях и выполнения команды "Ок".
