AT89LP2168-разрядный микроконтроллер с флэш-памятью 2 кбайтОтличительные особенности:

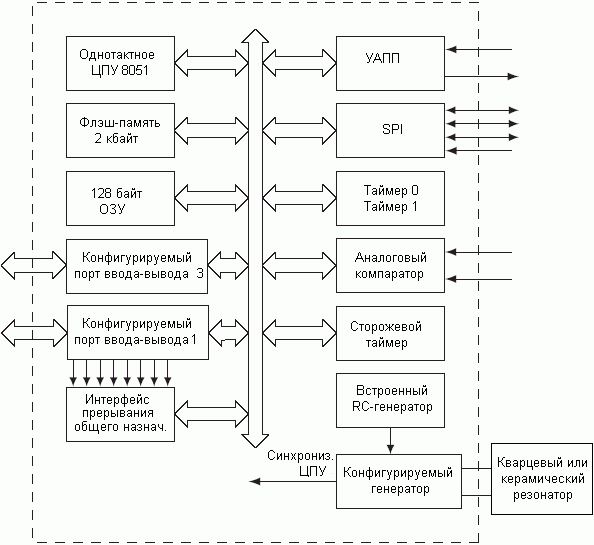

Структурная схема AT89LP216:

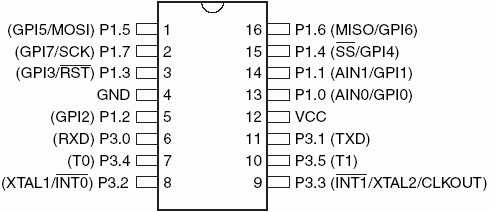

Расположение выводов AT89LP216 в 16-выводном корпусе SOIC/TSSOP/PDIP:
Общее описание: AT89LP216 - маломощный, высокопроизводительный 8-разрядный КМОП-микроконтроллер с внутрисистемно-программируемой флэш-памятью размером 2 кбайт. Микроконтроллеры выпускаются по технологии высокоплотной энергонезависимой памяти компании Atmel и совместимы со стандартным набором инструкций MCS-51. AT89LP216 выполнен на основе усовершенствованного ядра ЦПУ, которое характеризуется выборкой одного байта из памяти за один такт синхронизации. В классической архитектуре 8051 на одну выборку требуется 6 тактов синхронизации, что требует для выполнения одной инструкции 12, 24 или 48 тактов синхронизации. В ЦПУ AT89LP216 на выполнение инструкции требуется только 1-4 тактов синхронизации, таким образом, его производительность превышает производительность стандартных микроконтроллеров 8051 в 6-12 раз. 70% инструкций требуют для своего выполнения столько же тактов синхронизации, сколько байт составляют инструкцию, а остальные инструкции требуют еще один дополнительный такт синхронизации. Усовершенствованное ядро ЦПУ достигает производительности 20 миллионов операций в секунду при уровне потребления, который характерен стандартному ядру 8051 с производительностью 4 миллиона операций в секунду. Иначе говоря, новые микроконтроллеры достигают равной с классическими микроконтроллерами 8051 производительности при гораздо более низкой частоте синхронизации и, следовательно, при более низком потреблении. AT89LP216 поддерживает следующие стандартные особенности: 2 кбайт внутрисистемно-программируемой флэш-памяти, 128 байт ОЗУ, до 14 линий ввода-вывода, два 16-разрядных таймера-счетчика, два ШИМ-выхода, программируемый сторожевой таймер, полнодуплексный последовательный порт, последовательный периферийный интерфейс, внутренний RC-генератор, встроенный кварцевый генератор и шестивекторная система прерываний с четырьмя уровнями приоритетов. Два таймера-счетчика, которые входят в состав AT89LP216, отличаются поддержкой двух новых режимов. В режиме 0 у таймера-счетчика может конфигурироваться разрешающая способность от 9 до 16 разрядов, а в режиме 1 таймер может конфигурироваться, как 16-разрядный автоматически перезагружаемый таймер-счетчик. Кроме того, таймеры-счетчики AT89LP216 могут раздельно управлять выходом широтно-импульсной модуляции. Порты ввода-вывода AT89LP216 могут раздельно конфигурироваться на работу в одном из четырех режимов работы. В квазидвунаправленном режиме порты работают как в классическом микроконтроллере 8051. В режиме входа порты являются тристабильными. В режиме двухтактного выхода формируются КМОП-уровни, а в режиме открытого стока выполняется коммутирование только к общему питания. Кроме того, все 8 выводов порта 1 могут конфигурироваться на генерацию прерывания с помощью интерфейса прерываний общего назначения. Линии ввода-вывода AT89LP216 совместимы с такими уровнями напряжений (до 5,5В), которые превышают собственное напряжение питания. Если микроконтроллер питается напряжением 2.4В и на порты ввода-вывода подано напряжение 5.5В, то общий обратный ток не будет превышать 100 мкА. Информация для заказа:
