AT89LP213, AT89LP214

8-разрядный микроконтроллер с флэш-памятью 2 кбайт

Отличительные особенности:

• 8-разрядные MCS51-совместимые микроконтроллеры
• Усовершенствованная архитектура 8051
  • Выборка одного байта за такт синхронизации
  • Производительность до 20 миллионов операций в секунду на тактовой частоте 20 МГц
  • Полностью статическая в работа в диапазоне тактовых частот 0Гц…20МГц
  • Встроенное 2-тактное аппаратное умножающее устройство
  • Внутреннее ОЗУ 128 x 8
  • 4 уровня приоритетов прерываний
• Энергонезависимая память программ
  • 2 кбайт внутрисистемно-программируемой флэш-памяти
  • Износостойкость не менее 10 тысяч циклов записи/стирания
  • Удержание данных: минимум 10 лет
  • Загрузка программы через последовательный интерфейс
  • Скоростной режим программирования 32-байтных страниц
  • 64-байтный массив сигнатуры пользователя
  • 2-уровневая защита памяти программ
• Периферийные устройства
  • Два 16-разрядных расширенных таймера-счетчика
  • Два 8-разрядных ШИМ-выхода (только у AT89LP213)
  • Расширенный УАПП с поддержкой функций автоматического распознавания адреса и детекции ошибок кадра (только у AT89LP214)
  • Расширенный ведущий/подчиненный интерфейс SPI с двойной буферизацией в каскаде приема/передачи
  • Программируемый сторожевой таймер с программным сбросом
  • Аналоговый компаратор с выборочным прерыванием и подавлением дребезга
  • 8 линий ввода-вывода общего назначения
• Специальные функции микроконтроллера
  • Встроенный двухпроводной отладочный интерфейс
  • Детекция снижения напряжения питания и сброс при подаче питания с флагом исчезновения питания
  • Внутренний RC-генератор
  • Маломощный режим и режим холостого хода для снижения потребляемой мощности
  • Прерывание возобновляет работу микроконтроллера из маломощного режима
• Ввод-вывод и корпуса
  • до 12 программируемых линий ввода-вывода
  • конфигурируемый ввод-вывод с режимами: квазидвунаправленный, вход, двухтактный выход и открытый сток
  • совместимость с 5В-ыми уровнями
  • 14-выводной корпус TSSOP или PDIP
• Рабочие условия
  • Напряжение питания 2.4…5.5В
  • Температурный диапазон -40°C...+85°C

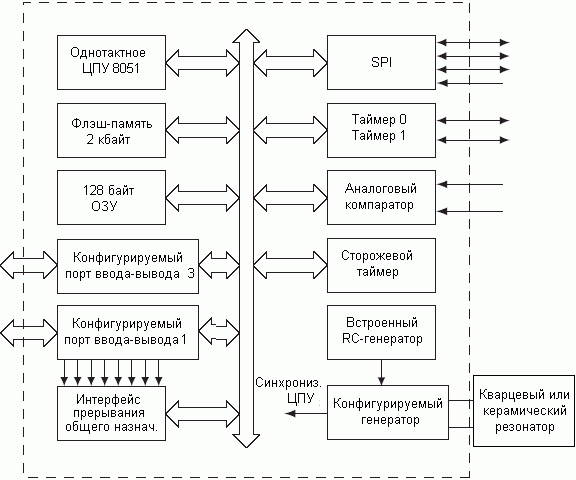

Структурная схема AT89LP213:

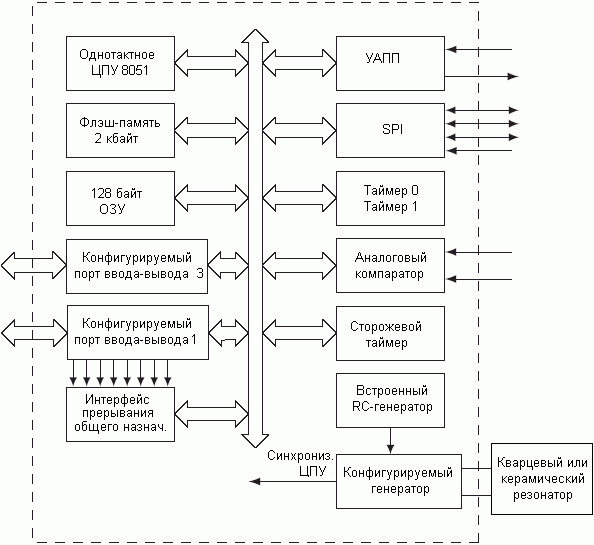

Структурная схема AT89LP214:

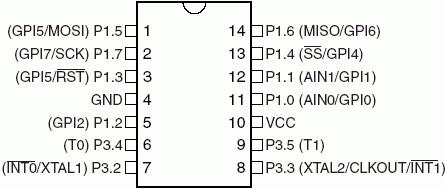

Расположение выводов AT89LP213 в 14-выводном корпусе TSSOP/PDIP:

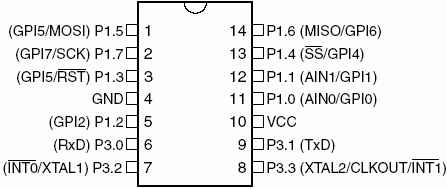

Расположение выводов AT89LP214 в 14-выводном корпусе TSSOP/PDIP:

Общее описание:

AT89LP213, AT89LP214 - маломощные, высокопроизводительные 8-разрядные КМОП-микроконтроллеры с внутрисистемно-программируемой флэш-памятью размером 2 кбайт. Микроконтроллеры выпускаются по технологии высокоплотной энергонезависимой памяти компании Atmel и совместимы со стандартным набором инструкций MCS-51. AT89LP213, AT89LP214 выполнены на основе усовершенствованного ядра ЦПУ, которое характеризуется выборкой одного байта из памяти за один такт синхронизации. В классической архитектуре 8051 на одну выборку требуется 6 тактов синхронизации, что требует для выполнения одной инструкции 12, 24 или 48 тактов синхронизации. В ЦПУ AT89LP213, AT89LP214 на выполнение инструкции требуется только 1-4 тактов синхронизации, таким образом, его производительность превышает производительность стандартных микроконтроллеров 8051 в 6-12 раз. 70% инструкций требуют для своего выполнения столько же тактов синхронизации, сколько байт составляют инструкцию, а остальные инструкции требуют еще один дополнительный такт синхронизации. Усовершенствованное ядро ЦПУ достигает производительности 20 миллионов операций в секунду при уровне потребления, который характерен стандартному ядру 8051 с производительностью 4 миллиона операций в секунду. Иначе говоря, новые микроконтроллеры достигают равной с классическими микроконтроллерами 8051 производительности при гораздо более низкой частоте синхронизации и, следовательно, при более низком потреблении.

AT89LP213, AT89LP214 поддерживают следующие стандартные особенности: 2 кбайт внутрисистемно-программируемой флэш-памяти, 128 байт ОЗУ, до 12 линий ввода-вывода, два 16-разрядных таймера-счетчика, два ШИМ-выхода (только у AT89LP213), программируемый сторожевой таймер, полнодуплексный последовательный порт (только у AT89LP214), последовательный периферийный интерфейс, внутренний RC-генератор, встроенный кварцевый генератор и шестивекторная система прерываний с четырьмя уровнями приоритетов.

Два таймера-счетчика, которые входят в состав AT89LP213, AT89LP214, отличаются поддержкой двух новых режимов. В режиме 0 у таймера-счетчика может конфигурироваться разрешающая способность от 9 до 16 разрядов, а в режиме 1 таймер может конфигурироваться, как 16-разрядный автоматически перезагружаемый таймер-счетчик. Кроме того, таймеры-счетчики AT89LP213 могут раздельно управлять выходом широтно-импульсной модуляции.

Порты ввода-вывода AT89LP213, AT89LP214 могут раздельно конфигурироваться на работу в одном из четырех режимов работы. В квазидвунаправленном режиме порты работают как в классическом микроконтроллере 8051. В режиме входа порты являются тристабильными. В режиме двухтактного выхода формируются КМОП-уровни, а в режиме открытого стока выполняется коммутирование только к общему питания. Кроме того, все 8 выводов порта 1 могут конфигурироваться на генерацию прерывания с помощью интерфейса прерываний общего назначения. Линии ввода-вывода AT89LP213, AT89LP214 совместимы с такими уровнями напряжений (до 5,5В), которые превышают собственное напряжение питания. Если микроконтроллер питается напряжением 2.4В и на порты ввода-вывода подано напряжение 5.5В, то общий обратный ток не будет превышать 100 мкА.

Информация для заказа:

Описания микроконтроллеров:

		1908 Kb Engl Описание микроконтроллеров AT89LP213, AT89LP214
		Rus Система команд

---

---
