ATR0630
Однокристальный GPS-приемник ANTARIS4
Отличительные особенности:
- 16-канальный GPS-коррелятор
- - 8192 поисковых буферов с ускорителем GPS сбора данных
- - Точность: 2.5м CEP (двухмерный, автономный режим)
- - Время до первой фиксации: 34 сек (холодный старт)
- - Чувствительность приема данных: -139 дБм (с внешним малошумящим усилителем)
- - Чувствительность слежения: -149 дБм (с внешним малошумящим усилителем)
- Интегрирует ядро процессора ARM7TDMI Thumb
- - Высокоэффективная 32-разрядная архитектура RISC
- - Встроенная внутрисхемная эмуляция "Embedded ICE"
- 128 кбайт встроенного ОЗУ
- 384 кбайт внутреннего ОЗУ с прошивкой u-blox GPS
- Встроенный 1.5-разрядный АЦП
- Архитектура с одной ПЧ
- 2 внешних входа
- 24 программируемых пользователем линии ввода-вывода
- 1 порт USB-устройства
- - Полноскоростное устройство USB 2.0
- - Встраиваемый полноскоростной трансивер USB 2.0
- 2 УСАПП
- Ведущий/подчиненный интерфейс SPI
- - 4 выхода выбора внешних микросхем
- Программируемый сторожевой таймер
- Контроллер управления питанием (APMC)
- - Регулируемая основная синхронизация для снижения потребления
- - Режим сна с отключенной основной синхронизацией
- - Дежурный режим с использованием частоты 32.768 кГц в качестве основной синхронизации
- Часы реального времени (ЧРВ)
- Определяемое пользователем напряжение ввода-вывода 1.8В..3.3В для нескольких линий ввода-вывода общего назначения, совместимых с 5В-ыми уровнями
- 4 кбайт памяти с резервным батарейным питанием
- 96-выводной корпус BGA размером 7 мм х 10 мм, шагом выводов 0.8мм, без содержания свинца, совместимость с RoHS
Преимущества:
- Полностью интегрированная разработка с малым количеством элементов
- Не требуется внешняя флэш-память
- Требуются только кварцевый резонатор (не генератор)
- Поддержка протоколов NMEA, UBX Binary и RTCM
- Поддержка SBAS (WAAS, EGNOS, MSAS)
- Частота обновления до 4 Гц
- Поддержка A-GPS
- Превосходные характеристики шума

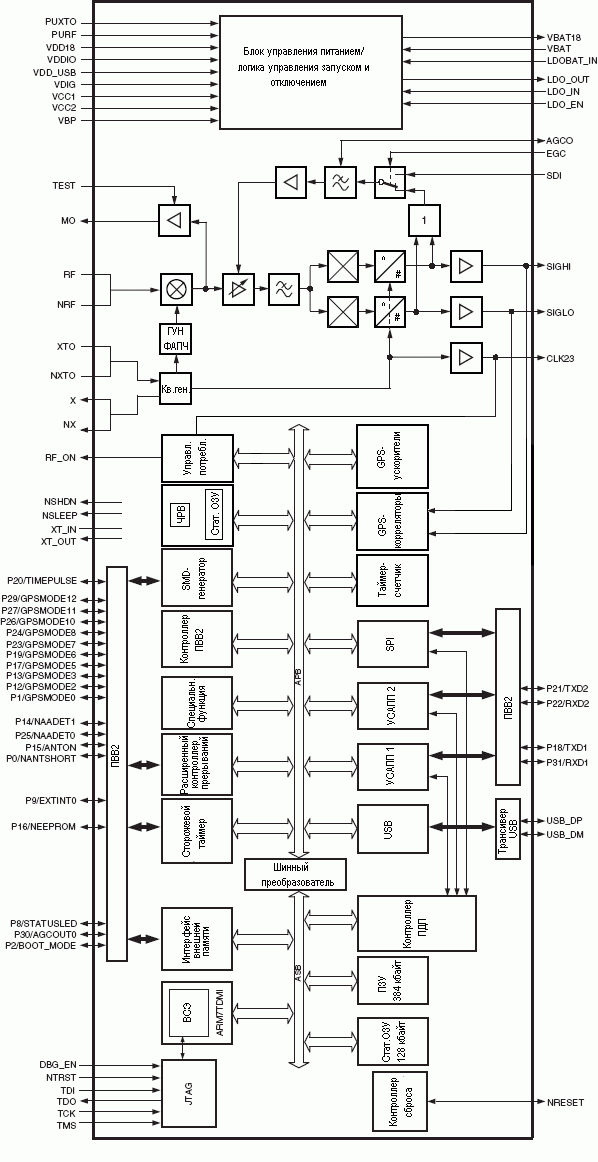

Структурная схема ATR0630:

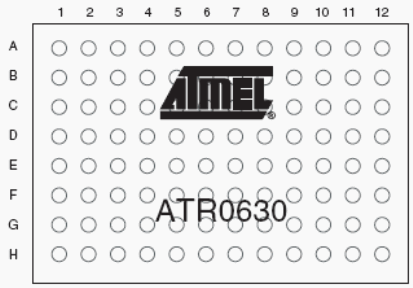

Расположение выводов ATR0620:
Общее описание:
ATR0630 - маломощный, однокристальный GPS-приемник, разработанный специально для выполнения требований переносных приложений. Он выполнен на основе технологии ANTARIS 4 компании Atmel и интегрирует радиочастотный тракт, схему фильтрации и процессор управления приемом в одном миниатюрном 96-выводном корпусе BGA с размерами 7 мм х 10 мм. Приемник характеризуется превосходными РЧ характеристиками, малым коэффициентом шума и низким потреблением.
Микросхема характеризуется высокой степенью интеграции и в качестве внешних компонентов требует только ПАВ-фильтр радиочастоты, кварцевый резонатор (не генератор) и блокировочные конденсаторы.
В ATR0630 интегрирована прошивка, которая разработана u-blox AG и выполняет функции GPS-приема, в т.ч. слежение, сбор данных, навигация и вывод данных о положении. В традиционных приложениях PVT (положение/скорость/время) это позволит избавиться от применения внешней флэш-памяти или ПЗУ. Данной прошивкой поддерживается возможность запоминания конфигурационных установок в опциональном внешнем ЭСППЗУ.
Благодаря интегрированию процессора ARM7TDMI и интеллектуальной архитектуры радиотракта, ATR0630 работает полностью в автономном режиме, используя встроенную схему АРУ в режиме замкнутого контура.
Для достижения максимальных рабочих характеристик рекомендуется использовать ATR0630 совместно с малошумящим усилителем (например, ATR0610).
ATR0630 поддерживает "assisted GPS".
Информация для заказа:
| Код заказа |
Корпус |
Мин. количество для заказа |
Описание |
| ATR0630-7KQY |
BGA96 |
2000 |
Корпус 7 мм x10 мм, шаг 0.8 мм, без свинца, совместим с RoHS |
| ATR0630-EK1 |
- |
1 |
Оценочный набор/набор для тестирования |
| ATR0630-DK1 |
- |
1 |
Набор для проектирования с руководством для проектирования и Gerber-файлами с разводкой печатной платы |
Документация:
| |
 |
517 Kb Engl Oписание микросхемы |
