ATR0625

GPS-процессор SuperSense

Отличительные особенности:

• 16-канальный GPS-коррелятор

  - 8192 поисковых буферов с ускорителем GPS-приема

  - Точность: 2.5м CEP

  - Время до первой фиксации: 34 сек (холодный старт)

  - Чувствительность приема: -142 дБм

  - Чувствительность слежения: -158 дБм

• Использует ядро процессора ARM7TDMI ARM Thumb

  - Высокопроизводительная 32-разрядная RISC-архитектура

  - Высокоплотный 16-разрядный набор инструкций

  - Встроенный внутрисхемный эмулятор (ВСЭ)

• 128 кбайт внутреннего ОЗУ
• 384 кбайт внутреннего ПЗУ с прошивкой GPS компании u-blox
• 6-канальный контроллер периферийных данных (PDC)
• Векторизованный контроллер прерываний с 8 уровнями приоритетов, индивидуальным маскированием

  - 2 внешних прерывания

• 24 линий ввода-вывода программируемых пользователем
• 1 порт USB-устройства

  - Полноскоростное устройство USB V2.0

  - Встроенный полноскоростной трансивер USB V2.0

  - Логика приостановки/возобновления

  - Режим "Ping-pong" для изохронной конечной точки и конечной точки для передачи массива данных

• 2 УСАПП

  - 2 выделенных канала контроллера периферийных данных у каждого УСАПП

• Ведущий/подчиненный интерфейс SPI

  - 2 выделенных канала контроллера периферийных данных (PDC)

  - 8…16-разрядная программируемая длина данных

  - 4 выхода выбора внешних микросхем

• Программируемый сторожевой таймер
• Контроллер расширенного управления питанием (APMC)

  - Возможность раздельного отключения периферийных устройств

  - Масштабируемая главная синхронизация для снижения потребляемой мощности

  - Состояние сна с отключенной главной синхронизацией

  - Состояние "Hibernate" с частотой главной синхронизации 32.768 кГц

• Часы реального времени (RTC)
• Напряжение питания ядра 2.3В…3.6В или 1.8В
• Супервизор питания
• Задаваемое пользователем напряжение ввода-вывода 1.8В..3.3В для некоторых линий ввода-вывода при совместимости с 5В-ыми уровнями
• 4 кбайт памяти с резервным батарейным питанием
• 56-выводной QFN56 с размерами 8х8 мм
• Отсутствие свинца, RoHS-совместимость

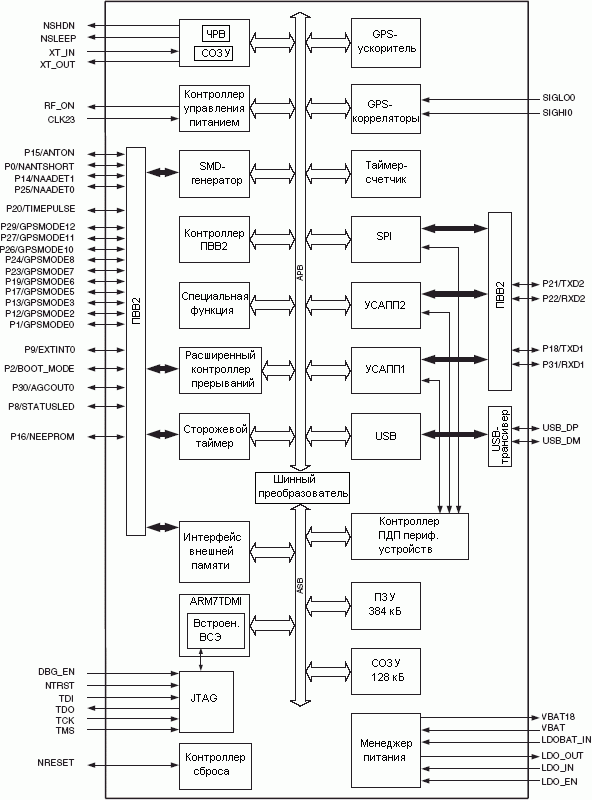

Структурная схема ATR0625:

(ЧРВ - часы реального времени, СОЗУ - статическое ОЗУ, ПВВ - порт ввода-вывода, УСАПП - устройство синхронного/асинхронного приема-передачи, ПДП - прямой доступ к памяти, ВСЭ - внутрисхемный эмулятор)

Расположение выводов ATR0625:

Общее описание:

GPS-процессор ATR0625 содержит 16-канальный GPS-коррелятор и выполнен на основе процессорного ядра ARM7TDMI.

Данный процессор выполнен по 32-разрядной RISC-архитектуре и характеризуется очень малой потребляемой мощностью. Кроме того, большое количество внутренних организованных в банки регистров позволяют добиться очень высокой производительности обработки, что делает данный процессор идеальным для применения в приложениях реально-временной обработки. ATR0625 содержит два УСАПП и один порт USB-устройства. Данный порт совместим с требованиями USB V2.0.

ATR0625 полностью интегрирует программу GPS SuperSense, полученную по лицензии от u-blox AG. Данная программа выполняет основные GPS-функции, в т.ч. слежение, прием, навигация и вывод данных о положении. При использовании в составе традиционных приложений PVT (положение/скорость/время) нет необходимости в применении внешней флэш-памяти или ПЗУ. Программа поддерживает возможность записи конфигурационных параметров в опциональное внешнее ЭСППЗУ. Для разработки специфических приложений доступен набор по разработке программного обеспечения.

Стандартный отладочный интерфейс внутрисхемного эмулятора ядра ARM поддерживается через JTAG/ICE ATR0625.

ATR0625 выпускается по высокоплотной КМОП технологии Atmel. За счет сочетания ядра микроконтроллера ARM7TDMI с встроенным статическим ОЗУ, 16-канальным GPS-коррелятором и широким диапазоном периферийных устройств в одной микросхеме ATR0625 является высокогибким и эффективным в стоимостном плане решением для GPS-приложений.

Информация для заказа:

Документация:

336 Kb Engl Oписание микросхемы

---

---
