ATR0620
Процессор для системы GPS
Отличительные особенности:
- Содержит ядро процессора ARM7TDMI™ ARM® Thumb®
- - Высокопроизводительная 32-разр. RISC-архитектура
- - Обширный набор 16-разр. инструкций
- - Встроенное ядро внутрисхемной эмуляции (ВСЭ)
- 128 кбайт внутреннего ОЗУ
- Полностью программируемый интерфейс внешней шины (EBI)
- - Максимальный размер адресного пространства до 64 Мбайт
- - До 4 выходов выбора микросхем (CS)
- - Программно выбираемая разрядность внешней шины данных: 8 или 16
- 16-канальный GPS-коррелятор
- - Точность: (определяется)
- - Время до первой установки: (определяется)
- 8-канальный контроллер периферийных данных (PDC)
- 8-уровневый приоритет, индивидуальное маскирование, векторизованный контроллер прерываний
- - Три внешних прерывания
- 20 программируемых линий ввода-вывода
- Три УСАПП
- - С каждым каналом УСАПП совместно функционируют два канала контроллера периферийных данных (PDC)
- Ведущий/подчиненный интерфейс SPI
- - Работа с двумя каналами контроллера периферийных данных (PDC)
- - Программируемая длина посылки от 8 до 16 разр.
- - Четыре внешних выхода выбора подчиненных микросхем
- Программируемый сторожевой таймер
- Контроллер управления энергопотреблением (PMC)
- - ЦПУ и периферийные устройства могут активизироваться раздельно
- Устройство управления синхронизацией (CLM)
- - Возможность варьирования основной частотой синхронизации для оптимизации энергопотребления-быстродействия
- - Состояние сна с отключенной основной синхронизацией
- ШИМ-контроллер
- - Два ШИМ-сигнала
- Часы реального времени (ЧРВ)
- - Время в формате GPS и 15-разр. дробной части секунд
- - Программируемое прерывание
- - Таймер с 8-разр. дробной частью секунд и параллельной загрузкой
- Напряжение питания 2.3…3.6В или 1.8В
- Встроенный супервизор питания
- Батарейное резервирование памяти
- 100-выв. корпус BGA с размерами 9 мм х 9 мм

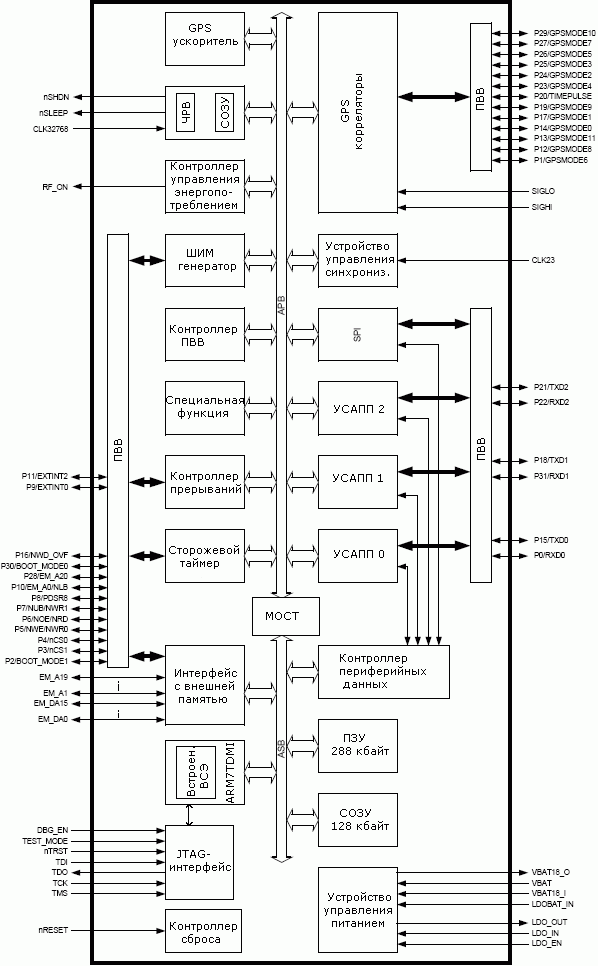

Структурная схема ATR0620:

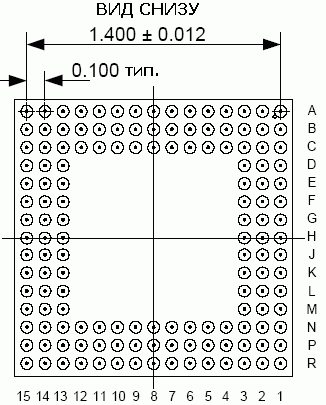

Расположение выводов ATR0620:
Общее описание:
ATR0620 - GPS-процессор, который содержит 16-канальный GPS-коррелятор и ядро процессора ARM7TDMI.
Данный процессор выполнен по 32-разр. RISC-архитектуре с обширным набором 16-разр. инструкций и сверхмалым потреблением. Кроме этого, процессор содержит большое количество регистров, организованных в банки, что повышает скорость обработки данных и делает применение данного процессора идеальным для приложений реально-временного управления.
ATR0620 может связываться с внешней памятью, для чего предусмотрен внешний шинный интерфейс (EBI).
ATR0620 выпускается по высокоплотной КМОП-технологии. Сочетание ядра микроконтроллера ARM7TDMI и встроенного статического ОЗУ, 16-канального GPS-коррелятора и обширного набора периферийных устройств в одном кристалле делает ATR0620 гибким и эффективным решением для GPS-приложений.
Информация для заказа:
| Код заказа |
Корпус |
Описание |
| ATR0620-100 |
CTBGA100 |
Размеры 9 мм x 9 мм, шаг 0.80 мм |
| ATR0620-144 |
CPGA144 |
Отладочный корпус |
Документация:
| |
 |
374 Kb Engl Oписание микросхемы |
