AT32AP7000

32-разрядный микроконтроллер семейства AVR32

Документация:

		267Kb Engl Описание микроконтроллера. Краткая информация.
		4090 Kb Engl Описание микроконтроллера. Полная информация.
		1523 Kb Engl Архитектура 32-разрядных микроконтроллеров AVR

Характеристики:

• Высокопроизводительный, маломощный 32-разрядный микроконтроллер AVR32
  • Тактовая частота 133 МГц
  • Кэш-память инструкций размером 16 кбайт и кэш-память данных размером 16 кбайт
  • Блок управления памятью, позволяющий использовать операционные системы
  • Однотактный набор инструкций RISC, в т.ч. инструкции SIMD и DSP
  • Аппаратный ускоритель Java
• Мультимедийный сопроцессор
  • Векторный блок умножения для ускорения видеообработки за счет преобразования цветового пространства (YUV<->RGB), масштабирования и фильтрации изображения
• Мультииерархическая шинная система
  • Высокопроизводительная передача данных по раздельным шинам для улучшения быстродействия
• Память данных
  • 32 кбайт статического ОЗУ
• Интерфейс внешней памяти
  • поддержка SDRAM, DataFlash, статического ОЗУ, карт MMC, SD, Compact Flash, Smart Media и NAND флэш-памяти
• Контроллер прямого доступа к памяти
  • Доступ к внешней памяти без вмешательства ЦПУ
• Контроллер прерываний
  • Индивидуально маскируемые прерывания
  • Каждый запрос на прерывание имеет программируемый приоритет и автовекторный адрес
• Системные функции
  • Менеджер питания и синхронизации
  • Кварцевый генератор с ФАПЧ
  • Сторожевой таймер
  • Часы реального времени
• 6 многофункциональных таймеров-счетчиков
  • Три внешних входа синхронизации, линии ввода-вывода, ШИМ, захват и различные счетные возможности
• 4 универсальных синхронных/асинхронных приемо-передатчиков (УСАПП)
  • Модуляция и демодуляция 115.2 кбит/сек IrDA
  • Аппаратное и программное подтверждение связи
• 3 контроллера синхронных последовательных протоколов
  • Поддержка AC97, I2S, S/PDIF, SPI и общепринятых фреймовых протоколов
• Двухпроводной интерфейс
  • Последовательные операции чтения/записи, совместимость с I2C
• Интерфейс жидкокристаллического дисплея (ЖКД)
  • Поддержка дисплеев TFT
  • Конфигурируемая разрешающая способность с поддержкой режимов QCIF/QVGA/VGA/SVGA.
• Интерфейс приемника изображения
  • 12-разрядный интерфейс данных для подключения КМОП-камер
• Высокоскоростное (480 Мбит/сек) устройство USB 2.0
  • Встроенные трансиверы с физическим интерфейсом
• 2 интерфейса Ethernet MAC 10/100 Мбит/сек
  • Контроллер сетевого доступа 802.3 Ethernet
  • Поддержка интерфейсов MII и RMII
• 16-разрядный стерео аудио ЦАП
  • Частоты преобразования до 50 кГц
• Встроенная отладочная система
  • Nexus, класс 3
  • Полноскоростная, неинтрузивная трассировка данных и программы
  • Управление временем прогона и интерфейс JTAG
• Корпус/ввод-вывод
  • 256-выводной CABGA, шаг 1.0 мм/160 линий ввода-вывода
• Источники питания
  • 1.65В..1.95В VDDCORE
  • 3.0В..3.6В VDDIO

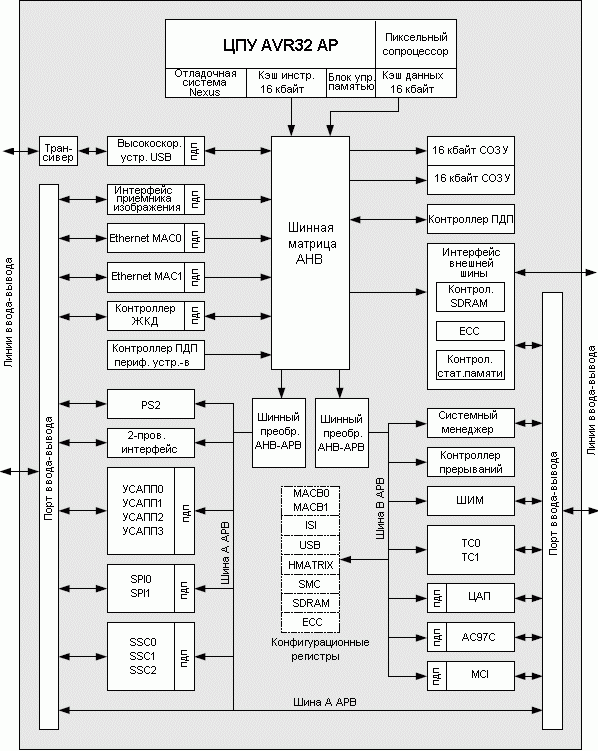

Структурная схема:

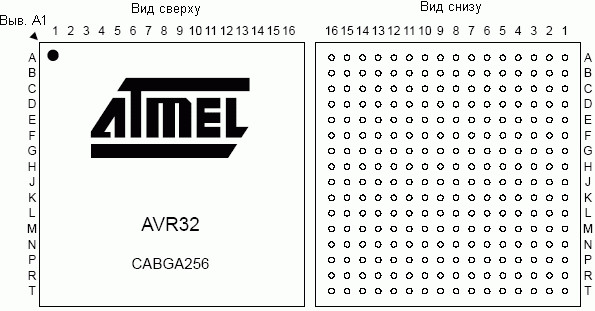

Расположение выводов:

Общее описание:

AP7000 - завершенный прикладной процессор с процессором AVR32 RISC, работающий на тактовых частотах до 133 МГц. AVR32 - высокопроизводительное 32-разрядное микропроцессорное RISC-ядро, которое разработано для чувствительных к стоимости встраиваемых приложений с учетом выполнения требований по малой потребляемой мощности, высокой плотности кода и высокой производительности.

AP7000 содержит блок управления памятью (MMU) и гибкий контроллер прерываний, поддерживающий современные операционные системы. Процессор также поддерживает обширный набор инструкций DSP и SIMD, которые специально разработаны для мультимедийных и телекоммуникационных приложений.

Для организации быстрого и защищенного доступа AP7000 интегрирует статическое ОЗУ. Для приложений, требующих дополнительную память, предусмотрена возможность подключения внешнего 16-разрядного статического ОЗУ. Кроме того, предусмотрен контроллер SDRAM для подключения к внешней энергозависимой памяти, а также имеются контроллеры для подключения ко всей стандартной энергонезависимой памяти, в т.ч. Compact Flash, карты MMC, карты SD, SmartCard, NAND флэш-память и Atmel DataFlash.

Контроллер прямого доступа к памяти позволяет передавать данные между периферийными устройствами и памятью без вмешательства процессора. Это снижает загрузку процессора при продолжительной передаче больших потоков данных между модулями микроконтроллера.

Микроконтроллер содержит три идентичных канала 16-разрядных таймер-счетчиков. Каждый канал может раздельно программироваться для выполнения разнообразных функций, в т.ч. измерение частоты, счет событий, измерение временных интервалов, генерация импульсов, формирование задержек и широтно-импульсная модуляция.

AP7000 также содержит контроллер ЖКД, который поддерживает монохромные и цветные пассивные STN модули ЖКД с одиночным и двойным сканированием, а также активные модули TFT ЖКД с одиночным сканированием. 16 градаций серого для монохромных STN-дисплеев поддерживаются за счет алгоритма временного сглаживания и метода управления кадровой частотой (FRC). Данный метод также используется для цветных STN-дисплеев для генерации 4096 цветов.

Контроллер ЖКД поддерживает программирование разрешающей способности до 2048 x 2048 пикселей с разрядностью атрибутов пикселя от 1 до 24 бит на пиксель.

Пиксельный сопроцессор выполняет преобразование цветового пространства для изображений и видеопотока, а также обеспечивает широкую поддержку аппаратной фильтрации.

Для приложений с организацией сетевого доступа предусмотрены модули 10/100 Ethernet MAC с интерфейсами MII и RMII.

Контроллеры синхронных последовательных протоколов обеспечивают простоту доступа к большинству популярных последовательных коммуникационных протоколов, в т.ч. аудиопротоколы AC97, I2S, I2C и различные режимы SPI. Модули поддерживают фреймовые протоколы, в т.ч. протоколы VoIP SIP.

Аппаратный Java-ускоритель обеспечивает высокое быстродействие исполнения байтного Java-кода. AVR32 поддерживает инструкции Java на аппаратном уровне, повторно используя существующий RISC путь данных, что позволяет достичь близких к нулю потерь производительности и стоимости.

Интерфейс приемника изображения поддерживает камеры с 12-разрядными шинами данных, а подключение к интерфейсу ЖКД выполняется через отдельную шину.

Интерфейс PS2 предусмотрен для подключения стандартных устройств ввода, например, мыши и клавиатуры.

AP7000 интегрирует встроенную отладочную систему Nexus 2.0 (класс 3), которая поддерживает неинтрузивную реально-временную трассировку, полноскоростной доступ к памяти (чтение/запись), а также другие базовые функции управления процессом выполнения программного кода.

Си-компилятор максимально связан с архитектурой и поддерживает оптимизацию кода по размеру и быстродействию.

Информация для заказа:

Код заказа	Корпус	Тип корпуса	Рабочий температурный диапазон
AT32AP7000-133DGU	CABGA256	Экологически безопасный	Промышленный (-40°C...+85°C)
