ATMega48, ATMega88, ATMega168

8 битные AVR микроконтроллеры с 4/8/16 КБ внутрисистемно программируемой Flash памяти

Документация:

		257 Kb Engl Краткое описание микросхем ATMega48/ATMega88/ATMega168
		2751 Kb Engl Полное описание микросхем ATMega48/ATMega88/ATMega168
		Rus Система команд и архитектура
		Програмное обеспечение
		Инструментальные средства для 8-разрядных AVR-микроконтроллеров
		Примеры применения микроконтроллеров AVR в устройствах управления 3-фазными бесколлекторными электродвигателями постоянного тока

Отличительные особенности:

• Высококачественный низкопотребляющий 8- битный AVR микроконтроллер
• Передовая RISC архитектура
      - 130 команд, большинство которых выполняется за один тактовый цикл
      - 32 8 битных рабочих регистра общего применения
      - Полностью статическая архитектура
      - производительность до 16 MIPS при тактовой частоте 16 МГц
      - встроенный двухцикловый умножитель
• Энергонезависимая память программ и данных
      - 4/8/16 КБ внутрисистемно программируемой Flash памяти программы, способной выдержать 10 000 циклов записи/стирания
      - вспомогательная секция загрузочной программы с независимым битом защиты
        внутрисистемное программирование встроенной программой-загрузчиком
        реальная функция считывания при программировании
      - 256/521/512 байта EEPROM, способной выдержать 100 000 циклов записи/стирания
      - 512/1К/1К байта встроенной SRAM памяти (статическое ОЗУ)
      - Программируемая защита от считывания
• Характеристики периферии
      - Два 8- разрядных таймера/счетчика с отдельным предделителем и режимом сравнения
      - Один 16- разрядный таймер/счетчик с отдельным предделителем и режимом сравнения и режимом захвата
      - Счетчик реального времени с отдельным генератором
      - Пять ШИМ каналов
      - 8 канальный АЦП у приборов в TQFP и MFL корпусах
        6 10- битных каналов
        2 8- битных канала
      - 6 канальный АЦП у приборов в PDIP корпусе
        4 10- битных каналов
        2 8- битных канала
      - Программируемый последовательный USART
      - Ведущий/ведомый SPI интерфейс
      - Байт- ориентированный последовательный 2- проводный интерфейс
      - Программируемый сторожевой таймер со встроенным генератором
      - Встроенный аналоговый компаратор
      - Прерывание и пробуждение при изменении состояния выводов
• Специальные характеристики микроконтроллера
      - Сброс при включении питания и детектор кратковременных пропаданий питания
      - Встроенный откалиброванный генератор - Внешние и внутренние источники прерывания
      - Пять режимов пониженного потребления: Idle, ADC Noise Reduction, Power-Save, Power-down и Standby
• Порты ввода - вывода и корпусное исполнение
      - 23 программируемых линии портов ввода-вывода
      - 32 выводные TQFP и MFL корпуса
• Диапазон напряжения питания
      - от 1.8 до 5.5 В у ATMega48/ATMega88/ATMega168V
      - от 2.7 до 5.5 В у ATMega48/ATMega88/ATMega168L
      - от 4.5 до 5.5 В у ATMega48/ATMega88/ATMega168
• Коммерческий рабочий температурный диапазон
• Различный диапазон рабочих тактовых частот
      - от 0 до 1 МГц у ATMega48/ATMega88/ATMega168V
      - от 0 до 8 МГц у ATMega48/ATMega88/ATMega168L
      - от 0 до 16 МГц у ATMega48/ATMega88/ATMega168
• Сверх низкое потребление
      - Активный режим:
        300 мкА при частоте 1 МГц и напряжении питания 1.8 В
        20 мкА при частоте 32 кГц и напряжении питания 1.8 В
      - Режим пониженного потребления
        0.5 мкА при напряжении питания 1.8 В

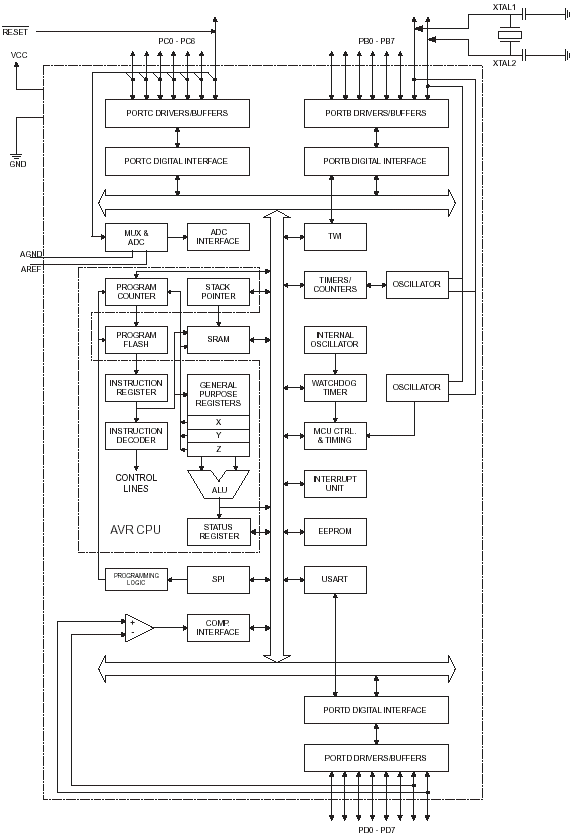

Блок- схема ATMega48/ATMega88/ATMega168:

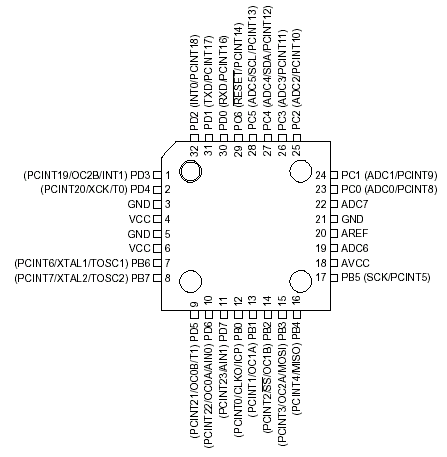

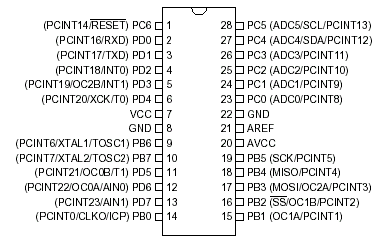

Расположение выводов ATMega48/ATMega88/ATMega168:

Общее описание:

ATMega48/ATMega88/ATMega168 - низкопотребляющие 8 битные КМОП микроконтроллеры с AVR RISC архитектурой. Выполняя команды за один цикл, ATMega48/ATMega88/ATMega168 достигают производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производительности.

AVR ядро объединяет богатую систему команд и 32 рабочих регистра общего назначения. Все 32 регистра непосредственно связаны с арифметико-логическим устройством (АЛУ), что позволяет получить доступ к двум независимым регистрам при выполнении одной команды. В результате эта архитектура позволяет обеспечить в десятки раз большую производительность, чем стандартная CISC архитектура.

ATMega48/ATMega88/ATMega168 имеют следующие характеристики: 4/8/16 КБ внутрисистемно программируемой Flash память программы, 256/512/512 байтную EEPROM память данных, 512/1К/1К байтное SRAM (статическое ОЗУ), 23 линии ввода - вывода общего применения, 32 рабочих регистра общего назначения, три гибких таймера/счетчика со схемой сравнения, внутренние и внешние источники прерывания, последовательный программируемый USART, байт- ориентированный последовательный 2- проводный интерфейс, 6 канальный АЦП (8- канальный у приборов в TQFP и MFL корпусах), 4 (6) канала которых имеют 10- битное разрешение, а 2- 8- битное, программируемый сторожевой таймер со встроенным генератором, SPI порт и пять программно инициализируемых режима пониженного потребления. В режиме Idle останавливается ядро, а SRAM, таймеры/счетчики, SPI порт и система прерываний продолжают функционировать. В Power-down режиме содержимое регистров сохраняется, но останавливается задающий генератор и отключаются все внутренние функции микропроцессора до тех пор, пока не произойдет прерывание или аппаратный сброс. В режиме Power-save асинхронные таймеры продолжают функционировать, позволяя отсчитывать временные интервалы в то время, когда микропроцессор находится в режиме сна. В режиме ADC Noise Reduction останавливается вычислительное ядро и все модули ввода-вывода, за исключением асинхронного таймера и самого АЦП, что позволяет минимизировать шумы в течение выполнения аналого-цифрового преобразования. В Standby режиме задающий генератор работает, в то время как остальная часть прибора бездействует. Это позволяет быстро сохранить возможность быстрого запуска приборов при одновременном снижении потребления.

Прибор изготовлен по высокоплотной энергонезависимой технологии изготовления памяти компании Atmel. Встроенная ISP Flash позволяет перепрограммировать память программы в системе через последовательный SPI интерфейс программой-загрузчиком, выполняемой в AVR ядре, или обычным программатором энергонезависимой памяти. Программа-загрузчик способна загрузить данные по любому интерфейсу, имеющегося у микроконтроллера. Программа в загрузочном секторе продолжает выполняться даже при загрузке области памяти прикладной программы, обеспечивая реальный режим "считывания при записи". Объединив 8- битное RISK ядро и самопрограммирующейся внутри системы Flash памятью корпорация Atmel сделала приборы ATMega48/ATMega88/ATMega168 мощными микроконтроллерами, обеспечивающими большую гибкость и ценовую эффективность широкому кругу управляющих устройств.

ATMega48/ATMega88/ATMega168 поддерживается различными программными средствами и интегрированными средствами разработки, такими как компиляторы C, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы и ознакомительные наборы.
