ATtiny261/V, ATtiny461/V, ATtiny861/V
8-разрядные AVR-микроконтроллеры с внутрисистемно-программируемой флэш-памятью размером 2, 4, 8 кбайт
Документация:
| |
 |
297 Kb Engl Краткое описание микроконтроллеров |
| |
|
2150 Kb Engl Полное описание микроконтроллера |
| |
 |
Rus Система команд и архитектура |
| |
 |
Програмное обеспечение |
| |
|
Инструментальные средства для 8-разрядных AVR-микроконтроллеров |
| |
|
Примеры применения микроконтроллеров AVR в устройствах управления 3-фазными бесколлекторными электродвигателями постоянного тока |
Особенности:
- Высокоэффективные маломощные 8-разрядные микроконтроллеры AVR
- Прогрессивная RISC-архитектура
- Эффективный набор инструкций: 123 инструкции, большинство из которых выполняются за один машинный цикл
- 32 x 8-разр. регистров общего назначения
- Полностью статическая работа
- Энергонезависимые памяти программ и данных
- 2/4/8 кбайт внутрисистемно-программируемой флэш-памяти программ (ATtiny261/461/861), характеризующейся износостойкостью 10 тысяч циклов чтения/записи
- 128/256/512 байт внутрисистемно-программируемого ЭСППЗУ (ATtiny261/461/861), характеризующегося износостойкостью 100000 циклов записи/стирания
- 128/256/512 байт встроенного статического ОЗУ (ATtiny261/461/861)
- Программируемая блокировка доступа к данным во флэш-памяти и ЭСППЗУ
- Встроенные периферийные устройства
- 8/16-разрядный таймер-счетчик с предделителем и двумя каналами ШИМ
- 8/10-разрядный высокоскоростной таймер-счетчик с отдельным предделителем
- 3 высокочастотных ШИМ-выхода с отдельным генератором паузы неперекрытия
- Универсальный последовательный интерфейс с детектором условия старта
- 10-разрядный АЦП
- 11 несимметричных каналов
- 16 пар дифференциальных каналов АЦП
- 15 пар дифференциальных каналов АЦП с программируемым усилением (1x, 8x, 20x, 32x)
- Программируемый сторожевой таймер с отдельным встроенным генератором
- Встроенный аналоговый компаратор
- Специальные микроконтроллерные функции
- Встроенная отладочная система debugWIRE
- Внутрисистемное программирование через порт SPI
- Внешние и внутренние источники прерываний
- Экономичные режимы работы: холостой ход (Idle), снижение шума АЦП и снижения потребляемой мощности (Power Down)
- Усовершенствованная схема сброса при подаче питания
- Программируемая схема детектора снижения напряжения питания
- Встроенный калиброванный генератор
- Ввод-вывод и корпуса
- 16 программируемых линий ввода-вывода
- 20-выводные корпуса PDIP и SOIC, 32-выводной корпус MLF
- Рабочее напряжение:
- 1.8 - 5.5В для ATtiny261V/461V/861V
- 2.7 - 5.5В для ATtiny261/461/861
- Градации по быстродействию:
- ATtiny261V/461V/861V: 0 - 4 МГц при напряжении питания 1.8 - 5.5В, 0 - 10 МГц при напряжении питания 2.7 - 5.5В
- ATtiny261/461/861: 0 - 10 МГц при напряжении питания 2.7 - 5.5В, 0 - 20 МГц при напряжении питания 4.5 - 5.5В
- Промышленный температурный диапазон
- Малая потребляемая мощность
- Активный режим: 1 МГц, 1.8В: 380мкА
- Режим снижения потребляемой мощности: 0.1 мкА при 1.8В

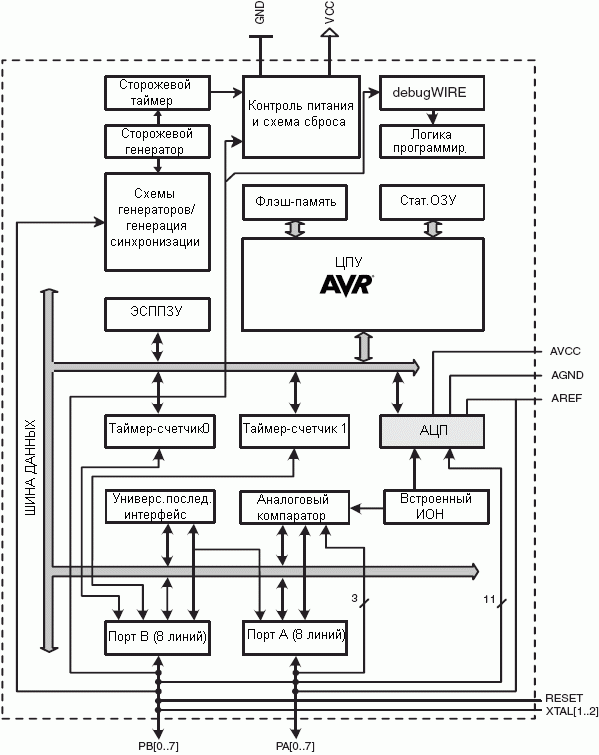

Структурная схема:

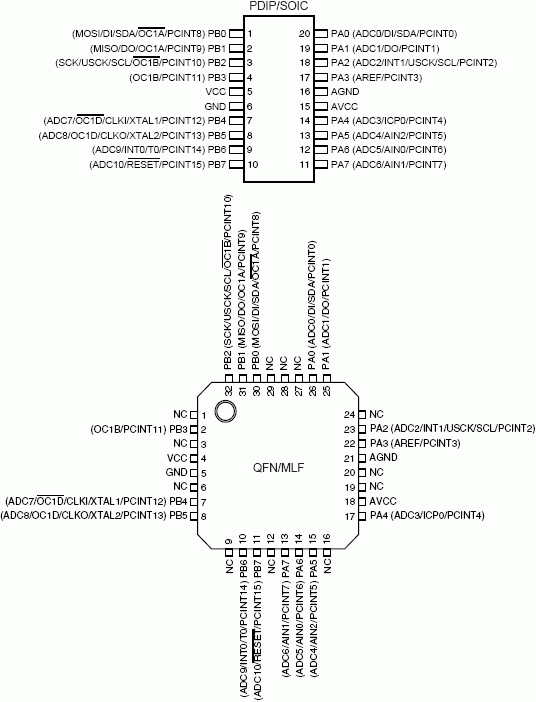

Расположение выводов:
Общее описание:
ATtiny261, ATtiny461, ATtiny861 - маломощные 8-разрядные КМОП микроконтроллеры, выполненные на основе усовершенствованной RISC-архитектуры AVR. За счет выполнения большинства инструкций за один период синхронизации микроконтроллеры ATtiny261, ATtiny461, ATtiny861 достигают производительности 1 млн.операций в сек./МГц, что позволит разработчикам оптимизировать соотношение производительности и потребляемой мощности.
Ядро AVR объединяет обширный набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра напрямую подключены к арифметико-логическому устройству (АЛУ), что позволяет с помощью одной инструкции осуществить доступ к двум разным регистрам и выполнить такую инструкцию за один период синхронизации. В конечном счете, такая архитектура обладает улучшенной эффективностью использования программного кода, позволяя на порядок повысить производительность относительно традиционных CISC-микроконтроллеров.
ATtiny261, ATtiny461, ATtiny861 содержат 2, 4, 8 кбайт внутрисистемно-программируемой флэш-памяти, 128, 256, 512 байт ЭСППЗУ, 128/256/512 байт статического ОЗУ, 16 линий ввода-вывода общего назначения, 32 рабочих регистра общего назначения, один 8-разрядный таймер-счетчик с режимами сравнения, один 8-разрядный высокоскоростной таймер-счетчик, универсальный последовательный интерфейс, внутренние и внешние прерывания, 4-канальный 10-разрядный АЦП, программируемый сторожевой таймер с внутренним генератором и три режима снижения потребляемой мощности. В режиме холостого хода (Idle) останавливает работу ЦПУ, но продолжают работу статическое ОЗУ, таймер-счетчик, АЦП, аналоговый компаратор и система прерываний. В режиме снижения потребляемой мощности (Power-down) сберегается содержимое регистров, но отключаются все встроенные функции до возникновения прерывания или аппаратного сброса. В режиме снижения шума АЦП прекращают работу ЦПУ и все модули ввода-вывода, кроме АЦП, что минимизирует цифровой шум во время преобразования.
Микроконтроллеры выпускаются по технологии высокоплотной энергонезависимой памяти компании Atmel. Встроенная флэш-память поддерживает возможность внутрисистемного перепрограммирования через последовательный интерфейс SPI, с помощью обычного программатора энергонезависимой памяти или под управлением программного кода, исполняемого ядром AVR.
Микроконтроллеры ATtiny261, ATtiny461, ATtiny861 поддерживаются полным диапазоном средств для проектирования, в т.ч. Си-компиляторы, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы и оценочные наборы.
Информация для заказа:
| Частота, МГц |
Напряжение питания |
Код заказа |
Корпус |
Рабочий температурный диапазон |
| ATtiny261 |
| 10 |
1.8 - 5.5В |
ATtiny261V-10MU
ATtiny261V-10PU
ATtiny261V-10SU |
32-выв. MLF
20-выв.PDIP
20-выв. SOIC |
Промышленный
(-40°C…+85°C) |
| 20 |
2.7 - 5.5В |
ATtiny261-20MU
ATtiny261-20PU
ATtiny261-20SU |
32-выв. MLF
20-выв.PDIP
20-выв. SOIC |
Промышленный
(-40°C…+85°C) |
| ATtiny461 |
| 10 |
1.8 - 5.5В |
ATtiny461V-10MU
ATtiny461V-10PU
ATtiny461V-10SU |
32-выв. MLF
20-выв.PDIP
20-выв. SOIC |
Промышленный
(-40°C…+85°C) |
| 20 |
2.7 - 5.5В |
ATtiny461-20MU
ATtiny461-20PU
ATtiny461-20SU |
32-выв. MLF
20-выв.PDIP
20-выв. SOIC |
Промышленный
(-40°C…+85°C) |
| ATtiny861 |
| 10 |
1.8 - 5.5В |
ATtiny861V-10MU
ATtiny861V-10PU
ATtiny861V-10SU |
32-выв. MLF
20-выв.PDIP
20-выв. SOIC |
Промышленный
(-40°C…+85°C) |
| 20 |
2.7 - 5.5В |
ATtiny861-20MU
ATtiny861-20PU
ATtiny861-20SU |
32-выв. MLF
20-выв.PDIP
20-выв. SOIC |
Промышленный
(-40°C…+85°C) |
