ATmega325/V, ATmega3250/V

8-разр. микроконтроллеры с внутрисистемно программируемой флэш-памятью

Документация:

		231Kb Engl Описание микроконтроллера. Краткая информация.
		2755Kb Engl Описание микроконтроллера. Полная информация.
		646Kb Engl Система команд
		Rus Архитектура и система команд
		Програмное обеспечение
		Инструментальные средства для 8-разрядных AVR-микроконтроллеров

Отличительные особенности:

• Высокопроизводительный, маломощный 8-разр. AVR-микроконтроллер
• Продвинутая RISC-архитектура
      – Мощный набор из 130 инструкций, большинство которых выполняются за один такт
      – 32 x 8 рабочих регистров общего назначения
      – Полностью статическая работа
      – Производительность до 16 млн. оп. в сек. при 16 МГц
      – Встроенное 2-тактное умножающее устройство
• Энергонезависимые памяти программ и данных
      – Внутрисистемно самопрограммируемая флэш-память
        износостойкость: 10000 циклов запись/стирание
        32 кбайт
      – Опциональный загрузочный сектор с раздельными битами защиты
        Внутрисистемное программирование под управлением программы в загрузочном секторе
        Поддержка чтения во время записи
      – ЭСППЗУ с износостойкостью 100 тыс. циклов запись/стирание
        1 кбайт
      – Внутреннее статическое ОЗУ
        2 кбайт
      – Программируемые биты защиты программного кода
• Интерфейс JTAG (совместимый со стандартом IEEE. 1149.1)
      – Граничное сканирование по стандарту JTAG
      – Поддержка функций внутрикристальной отладки
      – Программирование флэш-памяти, ЭСППЗУ, конфигурационных бит и бит защиты через интерфейс JTAG
• Характеристики периферийных устройств
      – Два 8-разр. таймера-счетчика с раздельными предделителями и режимами сравнения
      – Один 16-разр. таймер-счетчик с отдельным предделителем, режимом сравнения и режимом захвата
      – Счетчик реального времени с отдельным генератором
      – Четыре ШИМ-канала
      – 8-канальный 10-разр. АЦП
      – Программируемый последовательный УСАПП
      – Ведущий/подчиненный последовательный интерфейс SPI
      – Универсальный последовательный интерфейс с детектором условия «старт»
      – Программируемый сторожевой таймер с отдельным встроенным генератором
      – Встроенный аналоговый компаратор
      – Прерывание и пробуждение при изменении состояний на выводах
• Специальные функции микроконтроллера
      – Сброс при подаче питания и программируемая защита от понижения напряжения питания
      – Внутренний калиброванный генератор
      – Внешние и внутренние источники прерываний
      – Пять режимов сна: холостой ход (Idle), снижение шумов АЦП (ADC Noise Reduction), экономичный (Power-save), выключение (Power-down) и дежурный (Standby)
• Ввод-вывод и корпуса
      – 53/68 программируемых линий ввода-вывода
      – 64-выв. TQFP, 64-выв. MLF и 100-выв. TQFP
• Градации по быстродействию:
      – ATmega325V/ATmega3250V:
        0…4 МГц/1.8…5.5В, 0…8 МГц/2.7…5.5В
      – ATmega325/ATmega3250:
        0…8 МГц/2.7 - 5.5В, 0…16 МГц/4.5…5.5В
• Температурный диапазон:
      – промышленный (-40°C…+85°C)
• Сверхмалая потребляемая мощность
      – Активный режим:
        1 МГц, 1.8В: 400 мкА
        32 кГц, 1.8В: 20 мкА (в т.ч. генератор)
      – Режим выключения:
        0.5 мкА при 1.8В

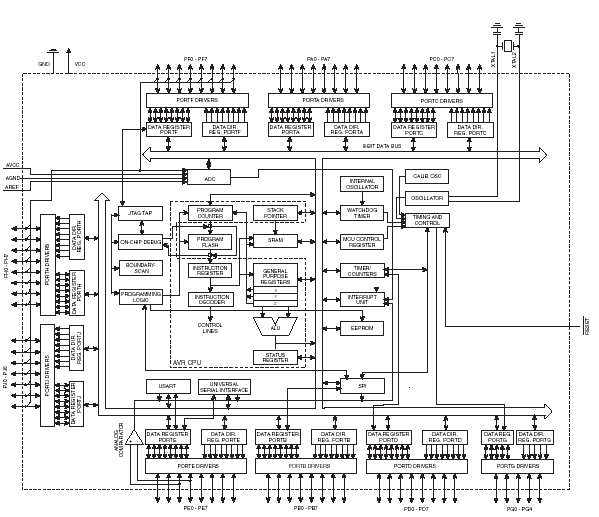

Блок- схема ATmega325/ATmega3250:

Общее описание:

ATmega325/ATmega3250 – экономичные 8-разрядные микроконтроллеры, основанные на усиленной AVR RISC архитектуре. ATmega325/ATmega3250 обеспечивают производительность 1 млн. оп. в сек на 1 МГц синхронизации за счет выполнения большинства инструкций за один машинный цикл и позволяют оптимизировать потребление энергии за счет изменения частоты синхронизации.

AVR ядро объединяет богатый набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра непосредственно подключены к АЛУ (арифметико-логическое устройство), что позволяет указывать два регистра в одной инструкции и выполнить ее за один цикл. Данная архитектура обладает большей эффективностью кода и в 10 раз большей производительностью по сравнению с CISC микроконтроллерами.

ATmega325/ATmega3250 интегрируют следующие устройства: 32 кбайт внутрисистемно программируемая флэш-память с поддержкой чтения во время записи, 1 кбайт ЭСППЗУ, 2 кбайт статического ОЗУ, 53/68 линии ввода-вывода общего назначения, 32 рабочих регистра общего назначения, интерфейс JTAG для граничного сканирования, поддержки внутрикристальной отладки и программирования, три универсальных таймера-счетчика с режимами сравнения, внутренние и внешние прерывания, последовательный программируемый УСАПП, универсальный последовательный интерфейс с детектором условия старт, 8-канальный 10-разр. АЦП, программируемый сторожевой таймер с внутренним генератором, последовательный порт SPI и пять программно управляемых экономичных режимов. Режим холостого хода (Idle) останавливает ЦПУ, но оставляет в работе статическое ОЗУ, таймеры-счетчики, порт SPI и систему прерываний. Режим выключения (Power-down) сохраняет содержимое регистров, но останавливает генератор, выключает все встроенные функции до появления следующего запроса на прерывание или аппаратного сброса. В экономичном режиме (Power-save) асинхронный таймер продолжает работать, позволяя пользователю его использовать, а остальные устройства отключены. В дежурном режиме (Standby) генератор на кварцевом резонаторе запущен, а остальная часть отключена.

Микроконтроллеры выпускаются по разработанной Atmel технологии энергонезависимой памяти высокой емкости. Встроенная ISP флэш-память может внутрисхемно перепрограммироваться через последовательный интерфейс SPI обычным программатором энергонезависимой памяти или запущенной программой в секторе начальной загрузки AVR ядра. Программа в секторе начальной загрузки может использовать любой интерфейс для записи программы. Программа в секторе начальной загрузки выполняется даже при обновлении области прикладной программы во флэш-памяти, обеспечивая действительную возможность чтения во время записи. За счет комбинирования 8-разрядного RISC ЦПУ с внутрисхемно самопрограммируемой флэш-памятью на одном кристалле, позволило ATmega325/ATmega3250 быть мощными микроконтроллерами, обеспечивающих высокую универсальность и обладающих низкой стоимостью, что делает их применение идеальным для построения встроенных систем управления.

ATmega325/ATmega3250 поддерживаются полным набором инструментальных и программных средств для разработки приложений, в т.ч.: Cи-компиляторы, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы, оценочные наборы.

Таблица 1 – Отличия микроконтроллеров ATmega325, ATmega3250

Информация для заказа:

---

---
