ATmega16M1, ATmega32M1, ATmega64M1

8-битные микроконтроллеры AVR со встроенной внутрисистемно-программируемой Flash-памятью объемом 16/32/64 кбайт

Документация:

		589 Kb Engl Краткое описание микросхем ATmega16M1, ATmega32M1, ATmega64M1
		5200 Kb Engl Полное описание микросхем ATmega16M1, ATmega32M1, ATmega64M1
		Rus Система команд
		Програмное обеспечение
		Инструментальные средства для 8-разрядных AVR-микроконтроллеров

Отличительные особенности:

• Высокоэффективные и экономичные 8-битные микроконтроллеры AVR
• Прогрессивная RISC-архитектура
  • Эффективный набор инструкций: 131 инструкция, большинство которых выполняется за один цикл синхронизации
  • 32 8-битных рабочих регистра общего назначения
  • Полностью статическая работа
  • Производительность до 1 MIPS/МГц
  • Встроенное 2-тактное умножающее устройство
• Встроенные запоминающие устройства
  • 16/32/64 кбайт внутрисистемно-программируемой Flash-памяти программ
  • 0.5/1/2 кбайт внутрисистемно-программируемого EEPROM
  • 1/2/4 кбайт SRAM
  • Количество циклов записи/стирания: 10 тыс. у Flash-памяти и 100 тыс. у EEPROM
  • Хранение данных: 20 лет при температуре 85°C/ 100 лет при 25°C
  • Опциональный сектор загрузочного кода с отдельными защитными Lock-битами
    • Внутрисистемное программирование под управлением встроенной загрузочной программы
    • Поддержка исполнения кода программы во время программирования
  • Программируемая защита Flash-памяти и EEPROM
• Встроенный отладочный интерфейс (debugWIRE)
• Интерфейс CAN 2.0A/B с 6 объектами сообщений (сертифицирован по ISO 16845)
• Контроллеры LIN 2.1 и 1.3 или 8-битный UART
• Один 12-битный высокобыстродействующий контроллер силового каскада (PSC)
  • Генерация противофазных ШИМ-сигналов с программируемой паузой неперекрытия
  • Программируемые скважность и частота
  • Синхронное обновление всех ШИМ регистров
  • Функция автоматической остановки при обнаружении аварийной ситуации
• Особенности встроенных модулей ввода-вывода
  • Один 8-битный таймер-счетчик общего назначения с отдельным предделителем, режимами сравнения и захвата
  • Один 16-битный таймер-счетчик общего назначения с отдельным предделителем, режимами сравнения и захвата
  • Один ведущий/подчиненный последовательный интерфейс SPI
  • 10-битный АЦП
    • до 11 несимметричных каналов и до 3 полностью дифференциальных каналов
    • программируемое усиление в дифференциальных каналах (5x, 10x, 20x, 40x)
    • встроенный ИОН
    • измерение напряжения питания
  • 10-битный ЦАП для создания регулируемого ИОН (для компараторов и АЦП)
  • Четыре аналоговых компаратора с регулируемым порогом срабатывания
  • Источник тока 100мкА ±2% (для идентификации узла LIN)
  • Генерация прерывания и возобновление активной работы по обнаружению изменения состояния выводов
  • Программируемый сторожевой таймер с отдельным встроенным генератором
  • Встроенный датчик температуры
• Специальные возможности микроконтроллера
  • Экономичные режимы работы: IDLE, NOISE REDUCTION и POWER-DOWN
  • Сброс при подаче питания и программируемый супервизор питания
  • Внутрисистемное программирование через порт SPI
  • Высокоточный кварцевый генератор для синхронизации модуля CAN (16 МГц)
  • Встроенный калиброванный RC-генератор (8 МГц)
  • Встроенный блок PLL (ФАПЧ) для высокочастотной ШИМ (32 МГц, 64 МГц) и синхронизации ЦПУ (16 МГц)
• Рабочее напряжение: 2.7…5.5В
• Рабочий температурный диапазон:
  • -40…+85°C
• Градации по быстродействию:
  • 0…8МГц/2.7…4.5В
  • 0…16МГц/4.5…5.5В

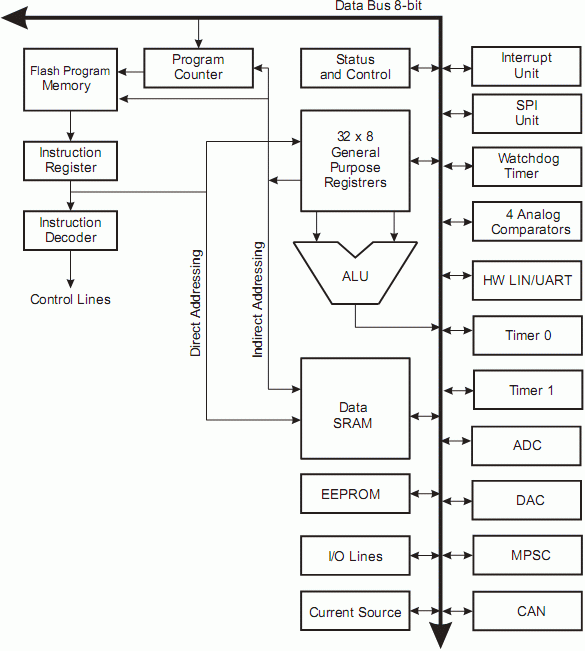

Блок-схема:

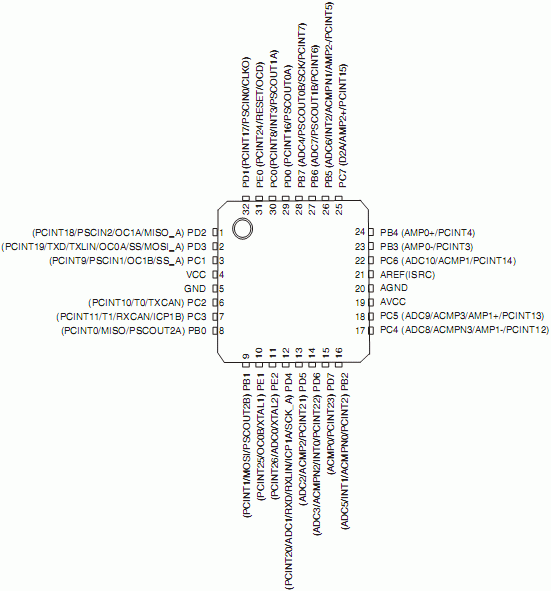

Расположение выводов:

Описание:

ATmega16M1, ATmega32M1, ATmega64M1 - экономичный 8-битный КМОП микроконтроллер, выполненный на основе расширенной версии RISC-архитектуры AVR. За счет выполнения большинства инструкций за один цикл синхронизации ATmega16M1, ATmega32M1, ATmega64M1 достигает производительности близкой к 1 MIPS/МГц, что позволит разработчику оптимизировать соотношение потребляемой мощности и быстродействия обработки.

Ядро AVR сочетает обширный набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра напрямую подключены к арифметико-логическому устройству (АЛУ). Благодаря этому, одна инструкция может осуществлять доступ к двум разным регистрам и такая инструкция может быть выполнена за один цикл синхронизации. В результате, такая архитектура характеризуется более высокой плотностью кода и производительностью, которая на порядок превосходит обычные CISC микроконтроллеры.

ATmega16M1, ATmega32M1, ATmega64M1 объединяет следующие возможности: 16/32/64 кбайт внутрисистемно-программируемой Flash-памяти с поддержкой чтения во время записи, 0.5/1/2 кбайт EEPROM, 1/2/4 кбайт SRAM, 27 линий ввода-вывода общего назначения, 32 рабочих регистра общего назначения, один контроллер силового каскада, два универсальных таймера-счетчика с режимами сравнения и ШИМ, один UART с аппаратной поддержкой LIN, 11-канальный 10-битный АЦП с двумя дифференциальными каскадами (поддерживают программирование усиления), 10-битный ЦАП, программируемый сторожевой таймер с отдельным внутренним генератором, встроенная отладочная система и четыре программно-выбираемых экономичных режима работы.

В режиме IDLE останавливается ЦПУ, а SRAM, таймеры-счетчики, порты SPI, CAN, LIN/UART и система прерываний продолжают функционировать. В режиме POWER-DOWN сберегается содержимое регистров и, при этом, останавливается генератор, что приводит к отключению всех встроенных функций вплоть до очередного прерывания или аппаратного сброса. В режиме ADC NOISE REDUCTION останавливаются ЦПУ и все модули ввода-вывода, кроме АЦП, благодаря чему минимизируется влияние цифрового шума на результат преобразования. В режиме STANDBY в работе остается кварцевый генератор, а остальная часть микроконтроллера бездействует. Этот режим позволяет добиться сочетания быстроты возобновления активной работы и малого энергопотребления.

Микроконтроллер выпускается с использованием разработанной Atmel технологии энергонезависимой памяти высокой плотности. Встроенная Flash-память поддерживает возможности программирования через последовательный интерфейс SPI, с помощью программатора обычной энергонезависимой памяти и под управлением программы загрузчика, исполняемой ядром AVR. Загрузочная программа может использовать любой интерфейс для передачи кода программы. Программа в загрузочном секторе Flash-памяти продолжает исполняться даже во время обновления прикладного сектора Flash-памяти, т.о. достигается действительная поддержка функции чтения во время записи. За счет объединения в одном кристалле 8-битного RISC ЦПУ и внутрисистемно-программируемой Flash-памяти микроконтроллер ATmega16M1/32M1/64M1 является недорогим и универсальным инструментом для решения многих задач встраиваемого управления.

Микроконтроллер ATmega16M1, ATmega32M1, ATmega64M1 поддерживается полным набором средств для проектирования, в т.ч. Си-компиляторы, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы и оценочные наборы.

Информация для заказа

Код заказа	Тактовая частота	Напряжение питания	Корпус	Рабочий температурный диапазон
ATmega16M1-AU	16 МГц	2.7…5.5В	32-выв. TQFP	Промышленный (-40…+85°С)
ATmega16M1-MU	16 МГц	2.7…5.5В	32-выв. QFN/MLF
ATmega32M1-AU	16 МГц	2.7…5.5В	32-выв. TQFP	Промышленный (-40…+85°С)
ATmega32M1-MU	16 МГц	2.7…5.5В	32-выв. QFN/MLF
ATmega64M1-AU	16 МГц	2.7…5.5В	32-выв. TQFP	Промышленный (-40…+85°С)
ATmega64M1-MU	16 МГц	2.7…5.5В	32-выв. QFN/MLF
