AT91SO100, AT91SO101
Защищенные микроконтроллеры для электронных операционных терминалов и считывателей
Документация:
| |
 |
84 Kb Engl Предварительное описание микроконтроллеров |
| |
|
1761 Kb Engl AT91 Third Party Development Tools Catalog |
| |
 |
Rus Архитектура и система команд |
Отличительные особенности:
- Общие особенности
- Высокоэффективное, маломощное 32-разрядное RISC-ядро ARM-SC100
- Фон-неймановская архитектура чтения/записи
- - одна 32-разрядная шина данных и шина инструкций
- Блок защиты памяти
- Внутренний генератор (VFO-перестраиваемый генератор до 50 МГц)
- Защита от электростатических разрядов ± 2000В (± 6000В на интерфейсах ISO)
- Напряжение питания: 3.3В ± 10%
- Совместимость со стандартами EMV уровень 1, VISA PED, APACS, ZKA, общие критерии EAL4+, FINREAD
- Память
- 256 бит для хранения ключей (с батарейным резервированием)
- 32 кбайт внутреннего ПЗУ (для хранения загрузочного кода, библиотеки)
- 256 кбайт внутреннего ЭСППЗУ, в т.ч. 128 однократно-программируемых байт и 384 битно-адресуемых байта
- - Программирование/стирание 1..128 байт
- - Программирование 2 мс, стирание 2 мс
- - Износостойкость: 500 тыс. циклов записи/стирания при температуре 25°C
- - Хранение данных в течение 10 лет
- 100 кбайт внутреннего ОЗУ (4 кбайт крипто ОЗУ)
- До 16 Мбайт внешней памяти (страничный доступ)
- Периферийные устройства
- Блок страничного доступа внешней памяти
- Контроллер статической памяти
- Два контроллера ISO 7816 с преобразователями постоянного напряжения (один из контроллеров может быть мультиплексирован для адресации 4 SAM)
- Полноскоростной порт USB 2.0 (8 конечных точек)
- Контроллер SPI (до 24 Мбит/сек)
- Два универсальных синхронных/асинхронных приемо-передатчика (УСАПП)
- Логический интерфейс тройного считывания магнитных полос
- Пять 8-разрядных портов ввода-вывода (подключение светодиодов, клавиатуры, ЖКИ, резерв...)
- Часы реального времени (ЧРВ) с сигнализатором достижения заданного времени
- Системный таймер, в т.ч. 16-разрядный счетчик, сторожевой таймер и дополнительный счетчик
- 6-канальный 16-разрядный таймер-счетчик
- Контроллер прерываний с 28 источниками и 2 уровнями приоритетов
- Аппаратное шифрование DES и тройное DES, стойкое к DPA-атакам
- Аппаратное AES 128-192-256
- Аппаратное SHA-1, SHA-256
- Действительный генератор случайных чисел (ГСЧ)
- Два блока вычисления кодов CRC 16 и один блок CRC 32 (совместимость с ISO/IEC 3309)
- AdvX - усовершенствованный крипто-перемножитель для криптографии и аутентификации (в т.ч. RSA, DSA, генерация ключа, ECC)
- Функции защиты
- Специальный аппаратный блок для защиты от SPA/DPA-атак
- Усовершенствованная защита от физической атаки, в т.ч. активный экран
- Датчики вмешательства
- Системы защиты от параметров окружающей среды (напряжение, частота, ультрафиолетовое излучение и температура)
- Блок управления защищенной памятью и ограничения доступа (MPU)
- Часы реального времени и батарейное резервирование
- Совместимость со стандартом EMV, VISA PED и FINREAD

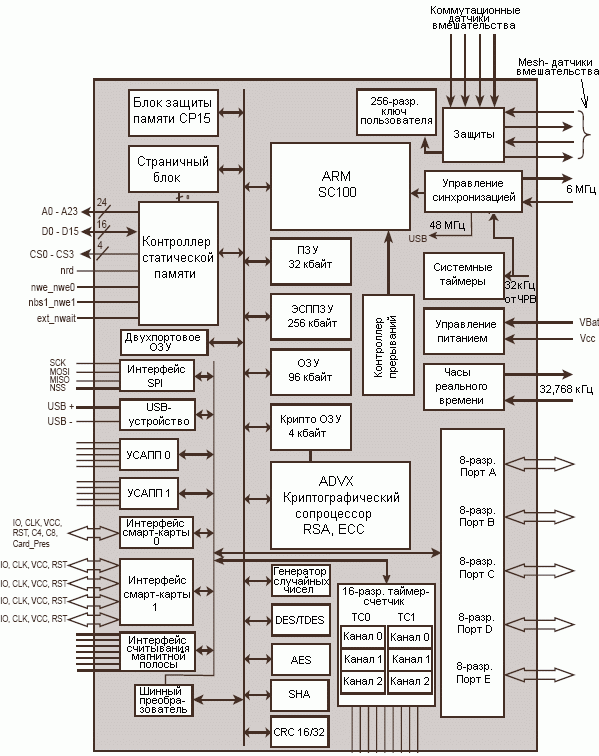

Структурная схема:
Общее описание:
AT91SO100 - маломощный, высокоэффективный 32-разрядный микроконтроллер на основе ядра ARM SC100 с усовершенствованной RISC-архитектурой. Данное новое ядро SC100 линейно адресуется к данным и программному коду общим объемом до 1 Мбайт и поддерживает ряд новых функций и способов защиты. 3-ступенчатый конвейер инструкций обеспечивает выполнение одной инструкции за один период синхронизации, т.о. AT91SO100 достигает производительности 1 млн. оп. в сек./МГц. Процессором SC100 поддерживается уникальная архитектурная стратегия, известная как Thumb с 16-разрядным набором инструкций, применение которой выгодно в приложениях с высокой серийностью производства и ограниченной памятью, а также в приложениях, где ключевым требованием является плотность программного кода.
AT91SO100 содержит ЭСППЗУ, которое может использоваться для хранения программного кода или данных. Он также содержит ПЗУ, в котором хранится загрузочный код и некоторые неизменные функции, и статическое ОЗУ. AT91SO100 позволяет адресоваться к внешней памяти размером до 16 Мбайт страничным способом.
AT91SO100 содержит мощный механизм защиты и поддерживает обширный набор криптографических функций, аппаратное шифрование DES/TDES, AES, SHA-n, аппаратный криптографический ускоритель ассиметричных алгоритмов (RSA, эллиптические кривые, генерация ключа) и действительный генератор случайных чисел.
AT91SO100 содержит ряд специализированных периферийных устройств, как, например, интерфейсы смарт-карт и карт с магнитной полосой, а также интерфейсы USB, SPI, УАПП и порты ввода-вывода.
AT91SO101 - сочетание в одном корпусе BGA256 двух кристаллов: микроконтроллера AT91SO100 и микросхемы AT83C26, которая представляет собой интерфейс с 5 отдельными смарт-картами.
|
