AT91SAM7S32, AT91SAM7S321, AT91SAM7S64, AT91SAM7S128, AT91SAM7S256

Микроконтроллеры из семейства AT91 на основе ядра ARM® Thumb®

Документация:

		6138 Kb Engl Полное описание микроконтроллера AT91SAM7S32, AT91SAM7S321, AT91SAM7S64, AT91SAM7S128, AT91SAM7S256
		1761 Kb Engl AT91 Third Party Development Tools Catalog
		Rus Архитектура и система команд

Отличительные особенности:

• Содержит процессор ARM7TDMI ARM Thumb

  - Высокоэффективная 32-разрядная RISC-архитектура

  - Высокоплотный набор 16-разрядных инструкций

  - Лидер по соотношению производительность/потребление

  - Встроенное ядро внутрисхемной эмуляции, поддержка отладочного коммуникационного канала

• Внутренняя высокоскоростная флэш-память

  - 256 кбайт, 1024 страницы по 256 байт (AT91SAM7S256)

  - 128 кбайт, 512 страниц по 256 байт (AT91SAM7S128)

  - 64 кбайт, 512 страниц по 128 байт (AT91SAM7S64)

  - 32 кбайт, 256 страниц по 128 байт (AT91SAM7S321/32)

  - однотактный доступ при частоте до 30 МГц при наихудших условиях

  - буфер упреждающей выборки для оптимизации выполнения Thumb-инструкций на максимальной тактовой частоте

  - длительность программирования страницы 6 мс, в т.ч. автоматическое стирание страницы, время полного стирания: 15 мс

  - 10 тысяч циклов записи, сохранность данных в течение 10 лет, возможность блокировки секторов, бит защиты флэш-памяти

  - интерфейс быстрого программирования флэш-памяти для высокосерийного производства

• Внутреннее высокоскоростное статическое ОЗУ, однотактный доступ при максимальном быстродействии

  - 64 кбайт (AT91SAM7S256)

  - 32 кбайт (AT91SAM7S128)

  - 16 кбайт (AT91SAM7S64)

  - 8 кбайт (AT91SAM7S321/32)

• Контроллер памяти (MC)

  - Контроллер встроенной флэш-памяти, информирование об аварийном прекращении операции и детекция отклонений

• Контроллер сброса (RSTC)

  -сброс при подаче питания и сброс при снижении напряжения ниже откалиброванного на стадии производства порога

  - обработка внешнего сигнала сброса и формирование информации об источнике сброса

• Тактовый генератор (CKGR)

  - маломощный RC-генератор, встроенный генератор 3..20 МГц и одна схема ФАПЧ

• Контроллер управления потреблением (PMC)

  - возможность программной оптимизации потребления путем снижения тактовой частоты до 500 Гц и перевода в режим холостого хода

  - три программируемых внешних тактовых сигнала

• Расширенный контроллер прерываний (AIC)

  - индивидуально-маскируемые векторизованные источники прерываний с 8-уровнями приоритетов

  - два (AT91SAM7S256/128/64/321) или одно (AT91SAM7S32) внешнее прерывание и один источник быстродействующего прерывания, защита от ложных прерываний

• Блок отладки (DBGU)

  - 2-проводной УАПП и поддержка прерывания по отладочному каналу, программируемое предотвращение доступа со стороны ВСЭ

• Таймер периодических интервалов (PIT)

  >

  - 20-разрядный программируемый счетчик + 12-разрядный счетчик интервалов

  Сторожевой таймер с оконной организацией (WDT)

  - Программируемый счетчик, защищенный 12-разрядным ключом

  - Формирует сигналы прерывания или сброса

  - Счетчик может быть остановлен, когда процессор находится в состоянии отладки или режиме холостого хода

• Таймер реального времени (RTT)

  - 32-разрядный циклический счетчик с сигнализацией

  - Работа от встроенного RC-генератора

• Один контроллер параллельного ввода-вывода (PIOA)

  - 32 (AT91SAM7S256/128/64/321) или 21 (AT91SAM7S32) программируемые линии ввода-вывода, мультиплексируемых с 2 периферийными устройствами ввода-вывода

  - поддержка прерывания по изменению состояния на каждой линии ввода-вывода

  - возможность раздельной программной конфигурации: открытый сток, подтягивающий резистор и синхронизированный выход

• 11 (AT91SAM7S256/128/64/321) или 9 (AT91SAM7S32) каналов контроллера прямого доступа к памяти (ПДП) периферийных устройств
• Один полноскоростной порт устройства USB 2.0 (12 Мбит/сек) (за исключением AT91SAM7S32).

  - встроенный трансивер, интегрированные конфигурируемые буферы FIFO размером 328 байт

• Один синхронизированный последовательный контроллер (SSC)

  - раздельные сигналы тактирования и синхронизации посылки для каждого приемника и передатчика

  - поддержка аналогового интерфейса I°S, поддержка мультиплексирования с разделением по времени

  - высокоскоростной непрерывный поток данных с 32-разрядным форматом данных

• Два (AT91SAM7S256/128/64/321) или один (AT91SAM7S32) универсальный синхронный/асинхронный приемо-передатчик (УСАПП)

  - раздельные генераторы скорости связи, инфракрасная модуляция/демодуляция IrDA

  - поддержка смарт-карт ISO7816 T0/T1, аппаратное подтверждение установления связи, поддержка RS485

  - кодер/декодер Манчестер-кода (AT91SAM7S256/128)

  - полный модемный интерфейс у УСАПП1 (AT91SAM7S256/128/64/321)

• Один последовательный интерфейс SPI с поддержкой ведущего/подчиненного режимов

  - программируемая длина данных 8-16 бит, четыре выхода выбора микросхем

• Один трехканальный (AT91SAM7S256/128/64/321) или два двухканальных (AT91SAM7S32) 16-разрядных таймер-счетчика (TC)

  - Три (AT91SAM7S256/128/64/321) или один (AT91SAM7S32) входы/вход внешней синхронизации, две линии ввода-вывода общего назначения на каждый канал

  - Два ШИМ-генератора, режим захвата, прямой/обратный счет

• Один четырехканальный 16-разрядный ШИМ-контроллер (PWMC)
• Один двухпроводной интерфейс (TWI)

  - поддержка только ведущего режима, поддерживаются все двухпроводные последовательные ЭСППЗУ компании Atmel

• Один 8-канальный 10-разрядный аналогово-цифровой преобразователь, четыре канала мультиплексированы с цифровым вводом-выводом
• Загрузочный помощник SAM-BA™

  - загрузочная программа по умолчанию

  - интерфейс с графическим пользовательским интерфейсом SAM-BA

• Граничное сканирование в соответствии со стандартом IEEE 1149.1 JTAG на всех цифровых линиях ввода-вывода
• Ввод-вывод, совместимый 5В-ыми уровнями, в т.ч. 4 сильноточных выхода с нагрузочной способностью каждого до 16 мА
• Источники питания

  - Встроенный стабилизатор 1.8В/100 мА для питания ядра и внешних компонентов

  - Питания линий ввода-вывода 3.3В или 1.8В (VDDIO), отдельное питание 3.3В флэш-памяти VDDFLASH

  - Напряжение питания ядра VDD=1.8В с учетом работы детектора снижения питания

• Полностью статическая работа в диапазоне частот до 55 МГц при наихудших рабочих условиях (напряжение питания 1.65В и температура +85°C)
• Выпускается в 64-выводных (AT91SAM7S256/128/64/321) и 48-выводных (AT91SAM7S32) экологически безопасных корпусах LQFP

Структурная схема AT91SAM7S256/128/64/321:

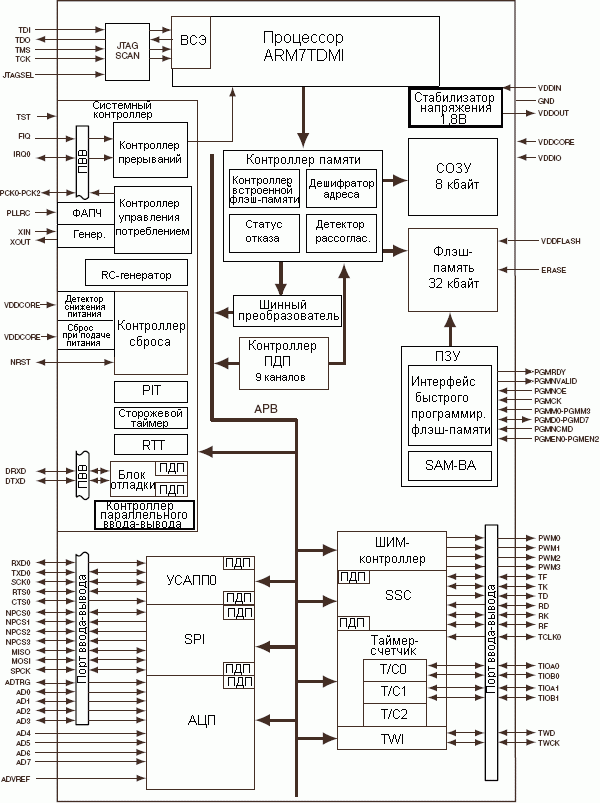

Структурная схема AT91SAM7S32:

Общее описание:

AT91SAM7S - серия флэш-микроконтроллеров с малым количеством выводов, выполненных на основе 32-разрядного процессора ARM с архитектурой RISC. Они содержат высокобыстродействующие флэш-память и статическое ОЗУ, большой набор периферийных устройств, в т.ч. порт устройства USB 2.0 (за исключением AT91SAM7S32) и полный набор системных функций минимизируют число внешних компонентов. Микроконтроллеры идеальны для перевода существующих приложений на основе 8-разрядных микроконтроллеров к 32-разрядной архитектуре с целью улучшения рабочих характеристик и расширения памяти.

Встроенная флэш-память может программироваться внутрисистемно через интерфейс JTAG-ICE или через параллельный интерфейс с помощью производственного программатора, что выполняется перед монтажом на плату. Встроенные биты блокировки и бит защиты позволяют защитить прошивку микроконтроллера от несанкционированной перезаписи или хищения.

В состав системного контроллера микроконтроллеров AT91SAM7S входит контроллер сброса, который управляет последовательностью действий при подаче питания микроконтроллера и всей системы. Контроль за корректностью работы микроконтроллера выполняют детектор снижения напряжения питания и сторожевой таймер, тактируемый встроенным RC-генератором.

AT91SAM7S - серия микроконтроллеров общего назначения. Интегрирование порта USB-устройства делает привлекательным применение данных микроконтроллеров в периферийных устройствах, требующих подключение к ПК или сотовому телефону. Привлекательная стоимость и высокая степень интеграции микроконтроллеров позволяет их использовать в чувствительных к стоимости приложениях с высокой серийностью.

Микроконтроллеры AT91SAM7S256, AT91SAM7S128, AT91SAM7S64, AT91SAM7S321 и AT91SAM7S32 отличаются размером памяти, набором периферийных устройств и корпусами (см. информацию для заказа).

За исключением AT91SAM7S32, все остальные микроконтроллеры AT91SAM7S совместимы по посадочному месту и расположению выводов.

Информация для заказа:

Код заказа	Корпус	Версия кода ПЗУ	Температурный диапазон	Флэш-память, кбайт	СОЗУ, кбайт	Порт USB-устройства	Кол. источников внешних прерываний	Кол. каналов ПДП	Кол. линий ввода-вывода	УСАПП	Кол. каналов таймеров-счетчиков
AT91SAM7S256-AU-001	LQFP64	001	Промышленный (-40°С..+85°С)	256	64	1	2	11	32	2(1)(2)	3
AT91SAM7S128-AU-001	LQFP64	001	Промышленный (-40°С..+85°С)	128	32	1	2	11	32	2(1)(2)	3
AT91SAM7S64-AU-001	LQFP64	001	Промышленный (-40°С..+85°С)	64	16	1	2	11	32	2(2)	3
AT91SAM7S321-AU-001	LQFP64	001	Промышленный (-40°С..+85°С)	32	8	1	2	11	32	2(2)	3
AT91SAM7S32-AU-001	LQFP48	001	Промышленный (-40°С..+85°С)	32	8	-	1	9	21	1	2

Прим.:

1. Манчестер шифратор/дешифратор.
2. Полный модемный интерфейс у УСАПП1.
