AT91SAM7S128
Микроконтроллер семейства AT91 на основе ядра ЦПУ ARM® Thumb®
Документация:
| |
 |
320 Kb Engl Краткое описание микроконтроллера AT91SAM7S128 |
| |
|
5860 Kb Engl Полное описание микроконтроллера AT91SAM7S128 |
| |
|
1761 Kb Engl AT91 Third Party Development Tools Catalog |
| |
 |
Rus Архитектура и система команд |
Отличительные особенности:
- Содержит ядро процессора ARM7TDMI® ARM® Thumb®
– Высокопроизводительная 32-разр. RISC-архитектура
– Обширный набор 16-разр. инструкций
– Лидер по соотношению производительность/энергопотребление
– Встроенное ядро внутрисхемной эмуляции с отладочным коммуникационным каналом
- Внутренняя высокоскоростная флэш-память размером 128 кбайт и организацией 512 страниц по 256 байт в каждой
– Однотактный доступ при частотах до 30 МГц, упреждающий буфер оптимизирует выполнение Thumb-инструкций при максимальном быстродействии
– Время программирования страниц: 4 мс, в т.ч. автоматическое стирание страницы; время полного стирания: 10 мс
– 10,000 циклов записи, 10-летний срок хранения данных, функции защиты секторов, бит защиты флэш-памяти
– Интерфейс быстрого программирования флэш-памяти для серийного производства
- 32 кбайт внутреннего высокоскоростного СОЗУ, однотактный доступ при максимальном быстродействии
- Контроллер памяти (MC)
– Встроенный контроллер флэш-памяти, определение некорректного доступа и формирование статуса ошибки
- Контроллер сброса (RSTC)
– Состоит из схемы сброса при подаче питания и схемы детектора снижения напряжения питания с откалиброванным в заводских условиях порогом
– Выполняет обработку внешнего сигнала сброса и формирует информацию об источнике сброса
- Тактовый генератор (CKGR)
– Маломощный RC-генератор, встроенный генератор частот от 3 до 20 МГц + одна схема ФАПЧ
- Контроллер управления энергопотреблением (PMC)
– Возможность программной оптимизации энергопотребления, в т.ч. с использованием режимов пониженного быстродействия (Slow Clock) с возможностью снижения тактовой частоты до 500 Гц и режим холостого хода (Idle)
– Три программируемых внешних тактовых сигнала
- Усовершенствованный контроллер прерываний (AIC)
– Индивидуальное маскирование, восемь уровней приоритетов, векторизованные источники прерываний
– Два внешних источника прерывания + один внешний источник прерывания с быстрым реагированием, защита от ложных прерываний
- Блок отладки (DBGU)
– 2-пров. УАПП + поддержка прерывания по отладочному коммуникационному каналу, программируемое предотвращение доступа со стороны внутрисхемного эмулятора
- Интервальный таймер (PIT)
– 20-разр. программируемый счетчик + 12 разр. счетчик интервалов
- Сторожевой таймер (WDT)
– 12-разр. программируемый счетчик с защитой ключом
– Выполняет сброс или генерирует запрос на прерывание системы
– Счетчик может быть остановлен, когда процессор находится в состоянии отладки или в режиме холостого хода
- Таймер реального времени (RTT)
– 32-разр. циклический счетчик с сигнализатором
– Работает от внутреннего RC-генератора
- Один контроллер параллельного ввода/вывода (PIOA)
– 42 программируемых линии ввода-вывода, мультиплексированные с двумя встроенными периферийными модулями
– Возможность генерации прерывания по изменению на входе любой линии ввода-вывода
– Индивидуально программируемые открытый сток, подтягивающий резистор и синхронизированный выход
- 11 канальный контроллер периферийных данных (PDC)
- Один полноскоростной контроллер USB 2.0 (12 Мбит/сек), режим устройства
– Встроенный трансивер, встроенные конфигурируемые буферы FIFO емкостью 328 байт каждый
- Один синхронный последовательный контроллер (SSC)
– Отдельные синхронизация и сигналы синхронизации кадра у каждого приемника и передатчика
– Поддержка аналогового интерфейса I2S, поддержка временного уплотнения
– Возможность высокоскоростной непрерывной передачи потока данных в 128-разр. формате
- Два универсальных синхронно-асинхронных приемопередатчиков (УСАПП)
– Раздельные генераторы скорости связи, инфракрасная модуляция/демодуляция (IrDA)
– Поддержка смарт-карт ISO7816 T0/T1, аппаратное подтверждение связи, поддержка RS485
- Последовательный периферийный интерфейс SPI с режимами ведущий/подчиненный
– Программируемая длина данных от 8 до 16 бит, четыре внешних выхода выбора микросхем
- Один трехканальный 16-разр. таймер-счетчик (TC)
– Три внешних тактовых входа, две линии универсального ввода-вывода на каждый канал
– Два ШИМ-генератора, режим захвата и генерации импульсов, возможность реверсирования счета
- Один четырехканальный 16-разр. ШИМ-контроллер (PWMC)
- Один двухпроводной интерфейс (TWI)
– Работает только в режиме ведущего, поддерживаются все двухпроводные ЭСППЗУ фирмы Atmel
- Один 8-канальный 10-разр. аналогово-цифровой преобразователь, четыре канала мультиплексированы с линиями цифрового ввода-вывода
- Граничное сканирование всех цифровых линий в соответствии со стандартом IEEE 1149.1 через интерфейс JTAG
- Линии ввода-вывода совместимы 5В уровнями и обладают повышенной нагрузочной способностью, до 16 мА каждая
- Источники питания
– Встроенный стабилизатор напряжения 1.8В с нагрузочной способностью до 100 мА для питания ядра и внешних компонентов
– Напряжение питания ввода-вывода VDDIO = 3.3В, отдельное питание флэш-памяти VDDFLASH = 3.3В
– Напряжение питания ядра VDDCORE = 1.8В (с детектором понижения напряжения)
- Статическая работа на частотах до 55 МГц при наихудших условиях работы: напряжение питания 1,65В, температура 85°С
- Выпускается в 64-выв. корпусе LQFP

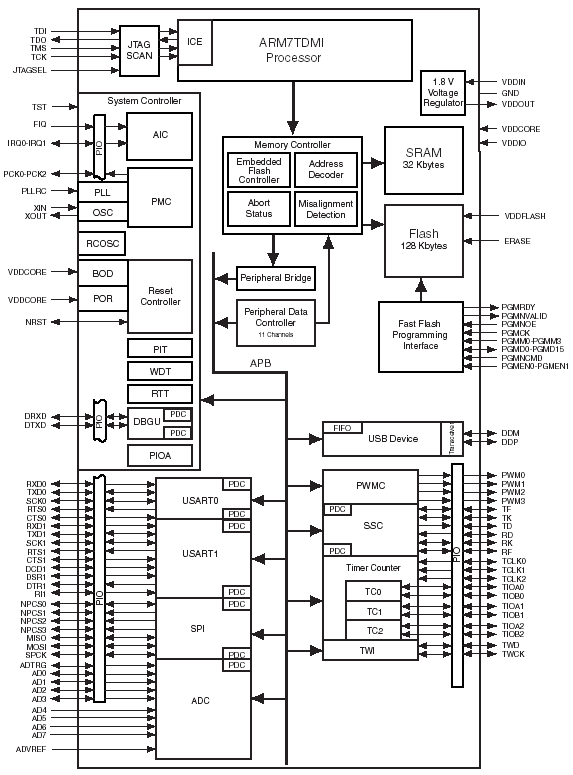

Структурная схема AT91SAM7S128:
Общее описание:
AT91SAM7S128 – представитель серии флэш-микроконтроллеров с малым числом выводов, выполненный на основе 32-разр. RISC-процессора ARM. Он содержит высокоскоростную флэш-память размером 128 кбайт и СОЗУ размером 32 кбайт, большое количество периферийных модулей, в т.ч. контроллер устройства USB 2.0, а также набор системных функций, который позволяет минимизировать количество внешних компонентов. Данный микроконтроллер идеален для перевода проектов, выполненных на основе 8-разр. микроконтроллеров, в целях расширения функциональных возможностей и расширения памяти.
Микроконтроллер содержит флэш-память, которая может программироваться внутрисистемно через интерфейс JTAG-ICE или программатором через параллельный интерфейс на стадии производства перед установкой на плате. Биты защиты флэш-памяти позволяют предотвратить нежелательную перезапись и исключить возможность считывания конфиденциальной информации.
Системный контроллер AT91SAM7S128 содержит контроллер сброса, который управляет последовательностью запуска микроконтроллера после подачи питания, а также завершением работы. Корректность работы микроконтроллера контролируется встроенным детектором питания и сторожевым таймером, работающего от встроенного RC-генератора.
AT91SAM7S128 – микроконтроллер общего назначения. Наличие встроенного контроллера USB-устройства делает данный микроконтроллер идеальным для применения в составе периферийных устройств, требующих подключение к ПК или сотовому телефону. Микроконтроллер также подходит для применения в чувствительной к стоимости пользовательской электронике, ориентированной на массовое производство, за счет его предельно низкой стоимости и высокого уровня интеграции.
|
