AT91SAM7A1
Микроконтроллер на основе ядра ARM7TDMI + 1 полноскоростной CAN-контроллер 2.0A и 2.0B (16 буферов) + интерфейс внешней шины
Документация:
| |
 |
134 Kb Engl Предворительное описание микроконтроллера AT91SAM7A1 |
| |
|
1761 Kb Engl AT91 Third Party Development Tools Catalog |
| |
 |
Rus Архитектура и система команд |
Отличительные особенности:
- Предназначен для решения задач с интенсивными вычислениями во встраиваемых системах в автомобильной и промышленной сферах
- Ядро процессора ARM7TDMI® ARM® Thumb®
- - Высокопроизводительная 32-разр. RISC-архитектура
- - Обширный набор 16-ти разрядных инструкций (Thumb)
- - Лидер по соотношению производительность/энергопотребление
- - Встроенный ВСЭ (внутрисхемный эмулятор)
- 4 кбайт внутреннего статического ОЗУ
- Полностью программируемый интерфейс внешней шины (EBI) на основе усовершенствованного контроллера памяти (AMC)
- - Максимальное внешнее адресное пространство до 16 Мбайт, до 6 линий выбора микросхем
- 8-приоритетный контроллер прерываний (GIC)
- - Два внешних прерывания, в т.ч. одна линия быстрого прерывания
- 11-ти канальный контроллер периферийных данных (PDC)
- 49 программируемых линий ввода-вывода
- Один 3-канальный 16-разр. таймер общего назначения (GPT)
- - Три выборочных режима: счетчик, ШИМ, захват
- - Три универсальных линии ввода-вывода на каждый канал
- Четыре 16-разр. простых таймера (ST)
- Четыре канала 16-разр. широтно-импульсной модуляции (ШИМ)
- Два 16-разр. модулей захвата (CAPT)
- Один CAN-контроллер, соответствующий требованиям 2.0A и 2.0B (16 буферов)
- Три УСАПП
- - Поддержка протоколов J1587 и LIN
- Ведущий интерфейс SPI
- - Программируемая длина данных от 8 до 16 разрядов
- - Четыре выхода выбора внешних микросхем с последовательным интерфейсом
- Один 8-канальный 10-разр. аналогово-цифровой преобразователь (АЦП)
- Программируемый интервальный таймер (WT)
- Программируемый сторожевой таймер (WD)
- Контроллер управления энергопотреблением (PMC)
- - часовой генератор 32 кГц, системный генератор, ФАПЧ
- Полная статическая работа: 0 Гц… 40 МГц
- - Напряжение питания ядра, памяти и аналоговой части: 3.0В…3.6В
- - Совместимость линий ввода-вывода по напряжению: 3.0В…5.5В
- - Рабочий температурный диапазон -40°…+85°C
- Выпускается в 144-выв. корпусе TQFP

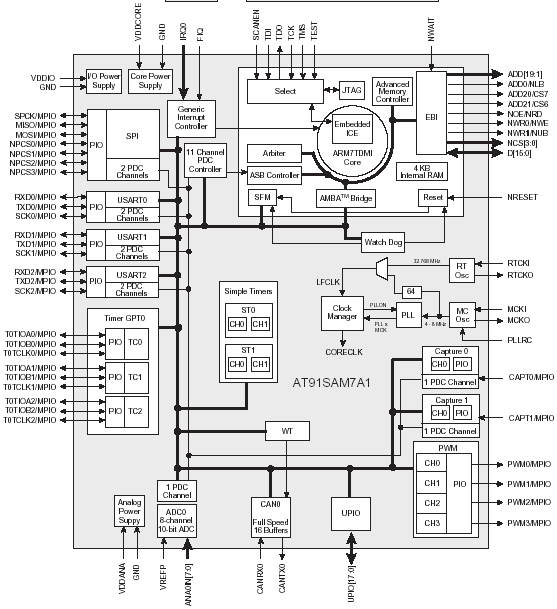

Структурная схема AT91SAM7A1:
Общее описание:
AT91SAM7A1 выполнен на основе встраиваемого процессора ARM7TDMI. Данный процессор имеет высокопроизводительную 32-разр. RISC-архитектуру с обширным набором 16-разрядных инструкций и очень малым энергопотреблением.
Память AT91SAM7A1 может быть легко расширена путем подключения внешней микросхемы памяти, в т.ч. флэш-память, через интерфейс внешней шины. Если требуется версия с флэш-памятью, то см. AT91SAM7A3.
Векторизованный контроллер прерываний с 8 уровнями приоритета вместе с контроллером периферийных данных существенно улучшают возможности обработки данных в реальном времени. Микроконтроллер выпускается по высокоплотной КМОП- технологии.
Сочетание в одном кристалле ядра микроконтроллера ARM7TDMI с встроенным ОЗУ и широким набором периферийных модулей, в т.ч. УСАПП, SPI, CAN-контроллеры, таймер-счетчики и аналогово-цифровой преобразователь, делает AT91SAM7A1 мощным инструментом для гибкого, рентабельного решения задач с интенсивными вычислениями во встраиваемых системах в промышленной и автомобильной сферах.
Информация для заказа:
| Код заказа |
Корпус |
Температурный диапазон |
| AT91SAM7A1-AI |
TQFP144 |
Промышленный(-40°C…+85°C) |
