AT45DB1282128 Мбитная DataFlash память с напряжением питания 2,7 В и двойным интерфейсомХарактеристики:

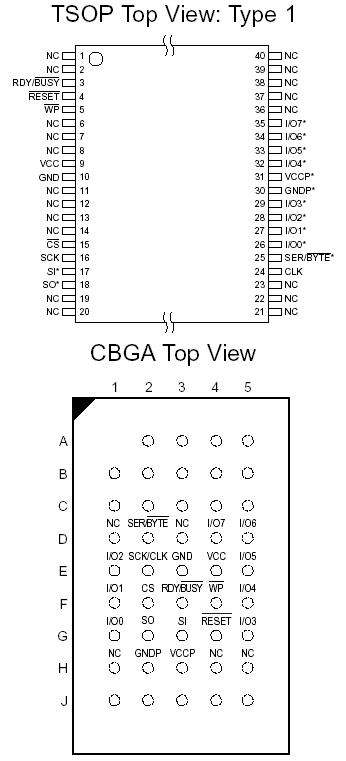

Расположение выводов:

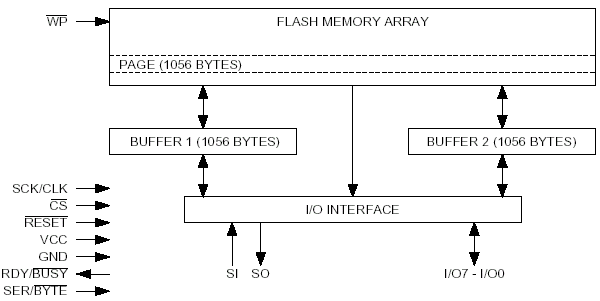

Блок - схема:
Общее описание: AT45DB1282 - микросхема Flash памяти с однополярным питанием 2.7 В и двумя интерфейсами обмена данными, идеально подходящая для хранения оцифрованной речи, цифрового изображения, исполняемого кода и данных. Прибор изготовлен по eSTAC технологии изготовления многоуровневых ячеек (MLC) корпорации Atmel, которая позволяет в одной ячейке хранить два бита, что позволяет обеспечить высокую ценовую эффективность и плотность Flash памяти. AT45DB1282 поддерживает последовательный интерфейс RapidS и 8- разрядный интерфейс Rapid8. Интерфейс RapidS совместим с SPI интерфейсами, работающими с частотой до 33 МГц. Двойной интерфейс позволяет вести обмен данными с DSP по последовательному интерфейсу, а по 8- разрядному- с микроконтроллерами или наоборот. Таким образом, выбор интерфейса становится простой задачей. 138,412,032 бита памяти организованы как 16,384 страницы по 1056 бит каждая. В дополнение к 132 Мбитной основной памяти, AT45DB1282 также содержит 2 буфера SDRAM емкостью 1056 бит каждый. Буферы позволяют считывать данные во время записи страницы основной памяти, а также записывать непрерывные потоки данных. Эмуляция EEPROM (байтовая или битовая) облегчает манипулирование с данными трехшаговых операций чтение-модификация-запись. В отличие от обычных микросхем Flash памяти, в которых доступ осуществляется произвольно к каждой ячейке с использованием сложных адресов и параллельного интерфейса, технология DataFlash использует как последовательный, так и 8- разрядный интерфейс для поточного доступа к данным. Простой поточный доступ к данным существенно снижает количество задействованных выводов, упрощает топологию кристалла, увеличивает надежность, минимизирует шумы переключения и уменьшает размеры корпуса. Микросхема оптимизирована для широкого круга коммерческих приложений, где необходимы высокая плотность монтажа, малое число выводов, малое напряжение питания, и низкая потребляемая мощность. Прибор работает с максимальной тактовой частотой 40 МГц и имеет типовой ток потребления при записи 10 мА. Для обеспечения простоты записи прибор не требует высокого напряжения программирования. Он работает от однополярного источника питания от 2.7 до 3.6В как при считывании, так и при записи. Выбор прибора осуществляется подачей на вывод nonCS низкого логического уровня, после чего доступ к памяти осуществляется по последовательному трехпроводному интерфейсу (SI –вход, SO - выход, SCK/CLK – тактовые импульсы) или 8- разрядному интерфейсу (I/O0-I/O7 – данные, SCK/CLK – тактовые импульсы). Все циклы программирования являются самотактируемыми (выполняются встроенным автоматом при внутреннем тактировании), поэтому отдельной операции стирания перед записью не требуется. Документация:
