AT45DB321C
Флэш-память семейства DataFlash емкостью 32 Мбит и питанием 2.7В
Отличительные особенности:
- Питание от одного источника напряжением 2.7 - 3.6В
- Последовательный интерфейс RapidS™ с максимальной тактовой частотой 40 МГц
(на частотах до 33 МГц совместим с SPI в режимах 0 и 3)
- Страничное программирование
– 8192 страниц (528 байт в странице)
- Автоматизированное стирание
– стирание страницы из 528 байт
– стирание блока из 4224 байт
- Два буфера данных на статическом ОЗУ из 528 байт каждый. Позволяют принимать данные во время программирования массива флэш-памяти
- Возможность последовательного считывания всего массива памяти
– идеально подходит для хранения программного кода
- Малый потребляемый ток
– 10 мА – активный ток во время чтения через последовательный интерфейс
– 8 мкА – ток потребления в режиме ожидания (Standby)
- Функции аппаратной и программной защиты
– Индивидуальная защита секторов
- Конфиденциальность: регистр конфиденциальности размером 128 байт
– 64 байт может программировать пользователь
– Уникальный 64-байтный идентификатор
- Возможность считывания идентификационного кода производителя и устройства по стандарту JEDEC
- Износостойкость: 100,000 циклов программирование/стирание каждой страницы
- Сохранность данных– 20 лет
- Коммерческий и промышленный температурные диапазоны
- Экологически чистые корпусные версии (не содержат свинца и галоидных соединений)

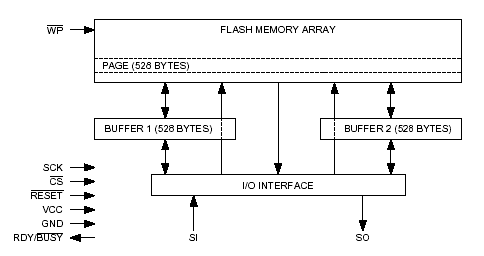

Блок - схема:
Описание выводов:
| Наименование вывода |
Назначение |
| CS (активный низкий) |
Вход выборки |
| SCK |
Последовательный тактовый сигнал |
| SI |
Последовательный вход |
| SO |
Последовательный выход |
| WP (активный низкий) |
Вход аппаратной защиты записи страницы памяти |
| RESET (активный низкий) |
Инициализация |
| RDY/BUSY (активный низкий) |
Готовность/ занятость |
Общее описание:
AT45DB321C – флэш-память с последовательным интерфейсом, совместимым с SPI, которая идеально подходит для широкого числа приложений для хранения в цифровом виде голоса, изображений, программного кода и данных. AT45DB321C поддерживает 4-пров. последовательный интерфейс, известный как RapidS, который разработан для приложений, где требуется повышенное быстродействие.
