AT29LV1024

1 Mb (64Кx16) память Flash с 3В напряжением питания

Свойства

• Отдельное напряжение питания 3В…3.6В
• 3В операции чтения и записи
• Программно защищенное программирование
• Быстрое время доступа для чтения - 150 нс
• Малое рассеяние мощности
      - активный ток 15 мА
      - ток в режиме ожидания КМОП 50 мкА

• Операция программирования сектора
      - отдельный цикл перепрограммирования (уничтожение и программирование)
      - 512 сектора (128 байта/сектор)
      - внутренний фиксаторы адреса и данных для 128 слов

• Быстрое время цикла программирования сектора - максимум 20 мс

• Внутреннее программное управление и таймер
• Опрос DATA на обнаружение конца программы
• Типовой срок службы > 10,000 циклов
• Совместимые входы и выходы КМОП и ТТЛ
• Коммерческие и промышленные диапазоны температуры

Описание:

AT29LV1024 - внутри системная Flash, программируемое и стираемое ПЗУ (PEROM). 1 мегабит памяти организован как 65.536 слов по 16 бит. Произведенный по улучшенной энергонезависимой технологией КМОП EEPROM фирмы Atmel, элемент предлагает времена доступа 150 нс и низкое рассеяние мощности 54 мВт. Когда отменён выбор элемента, КМОП ток в режиме ожидания - меньше чем 50 мкА. Срок службы элемента - такой, что любой сектор может записываться порядка 10.000 раз. Алгоритм программирования совместим с другими элементами семейства низко вольтных Flash произведённых фирмой Atmel.

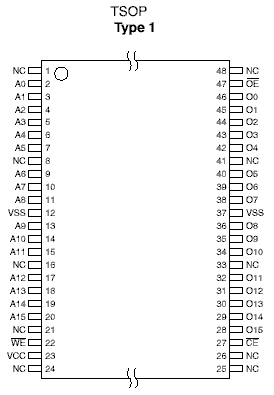

Конфигурация контактов:

Документация:

269 Kb Engl Описание микросхемы

---

---
