AT26DF041

Флэш-память для хранения программного кода из семейства DataFlash емкостью 4 Мбит, напряжением питания 3.0 или 2.7В и последовательным интерфейсом доступа

Отличительные особенности:

• Одно напряжение питания 3.0В..3.6В или 2.7В..3.6В
• SPI-совместимый последовательный интерфейс
• Максимальная частота синхронизации 33 МГц
• Побайтное программирование
• Постраничное программирование

  - 2048 страниц основной памяти (256 байт/страницу)

  - Возможность однотактного перепрограммирования (стирание и программирование страницы)

• Поддержка опциональных функций стирания страницы и блока (2 кбайт или 4 кбайт)
• Возможность непрерывного чтения всего массива памяти

  - Идеальна для приложений с загрузкой кода из ПЗУ

• Функция аппаратной защиты данных для верхних 64 кбайт памяти
• Малая потребляемая мощность

  - Активный ток чтения 4 мА (типичное значение)

  - Потребляемый ток в дежурном режиме 2 мкА (типичное значение)

• Входы, совместимые с 5.0В-ыми уровнями: SI, SCK, CS и WP
• Номинальная износостойкость 100 тысяч циклов программирования/стирания
• Сохранность данных - 20 лет

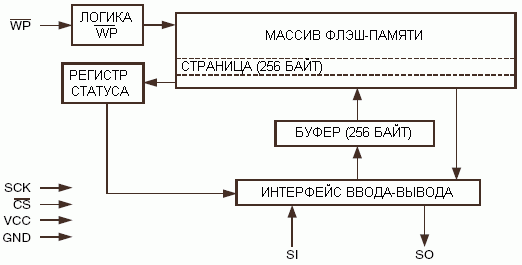

Структурная схема:

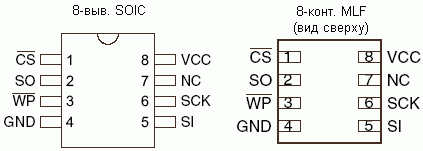

Расположение выводов:

Описание выводов:

Описание:

AT26DF041 - флэш-память с последовательным интерфейсом доступа и одним питанием 3.0В или 2.7В, идеальная для широкого числа приложений для хранения программного кода и данных. 4194304 бит памяти организованы в виде 2048 страниц по 256 байт в каждой. В отличие от традиционной флэш-памяти с произвольным доступом посредством нескольких адресных линий и параллельного интерфейса, в памяти DataFlash® используется интерфейс SPI для последовательного доступа к данным. DataFlash поддерживает режимы 0 и 3 интерфейса SPI. Простой последовательный интерфейс упрощает разводку печатной платы, увеличивает системную надежность, минимизирует цифровые шумы, а также уменьшает размер корпуса и количество выводов. Память оптимизирована под использование во многих коммерческих и промышленных приложениях, где высокая плотность, малое число выводов, низкое напряжение питания и малая потребляемая мощность являются критичными характеристиками. В целях упрощения внутрисистемного программирования AT26DF041 не требует подачи повышенного напряжения при программировании. Микросхема работает от одного источника питания напряжением 3.0..3.6В или 2.7В..3.6В, как при программировании, так и при чтении. Для активизации AT26DF041 предусмотрен вывод (CS), а обмен информацией осуществляется с помощью трехпроводного интерфейса, состоящего из линий последовательного ввода SI, последовательного вывода SO и синхронизации последовательной связи SCK.
