AT24C164

EEPROM-серия с 2 проводами 16КБ (2048 x 8)

Особенности:

• Низкое напряжение и стандартное напряжение работы
      - 5.0 (Vсс =от 4.5В до 5.5В)
      - 2.7 (Vсс =от 2.7В до 5.5В)
      - 2.5 (Vсс =от 2.5В до 5.5В)
      - 1.8 (Vсс =от 1.8В до 5.5В)

• Внутренняя организация - 2048 x 8 (16КБ)
• Последовательный двухпроводный интерфейс
• Триггер Шмитта, фильтруемые входы для шумового подавления
• Двунаправленный протокол передачи данных
• Совместимость - 100 кГц (1.8В, 2.5В, 2.7В) и 400 кГц (5V)
• Вывод защиты записи для защиты данных аппаратных средств
• Учитывая каскадную особенность расширение плотности
• 16-байтовый режим записи страницы
• Разрешена частичная запись страницы
• Автосинхронизирующийся цикл записи (10 мс максимально)
• Высокая надежность
      - Временной ресурс: 1 миллион циклов записи
      - Сохранение данных: 100 лет
      - ESD защита: > 3,000В

• Доступно автомеханическое качество и большой диапазон температуры устройств
• Корпуса - JEDEC SOIC с 8 выводами и PDIP с 8 выводами

Описание:

AT24C164 - постоянное запоминающее устройство обеспечивает 16,384 битов серии электрически стираемое и программируемое (EEPROM), организованное как 2048 слов по 8 бит. Каскадная особенность устройств разрешает, чтобы до восьми устройств совместно использовали общую двухпроводную шину. Устройство оптимизировано для использования во многих индустриальных и коммерческих приложениях, где низкая мощность и низкие напряжения работы существенны. AT24C164 пригоден для экономии места в корпусах - PDIP с 8 выводами и S

IC с 8 выводами и обращаются к ним через последовательный двухпроводной интерфейс. Кроме того, это устройство доступно в 5.0В (4. 5В до 5.5В), 2.7В (2.7В до 5.5В), 2.5В (2.5В до 5.5В) и 1.8В(1.8В до 5.5В) версии.

Абсолютные максимальные номинальные значения

Рабочая температура	-55°C до +125°C
Температура хранения	-65°C до +150°C
Напряжение на любом выводе относительно земли	-1.0В до +7.0В
Максимальное рабочее напряжение	6.25В
Постоянный ток на выходе	5.0 mA

*ВНИМАНИЕ: Напряжения вне тех, что напечатали в" Абсолютные максимальные номинальные значения " могут вызывать постоянное повреждение устройства. Это - только номинальные значения нагрузки и функциональная работа устройства при этих или любых других условиях вне тех, что указали в рабочих разделах этой спецификации, не подразумевается. Внешнее воздействие при абсолютных максимальных номинальных значениях может привести к расширению диапазонов, что может воздействует на надежность устройства.

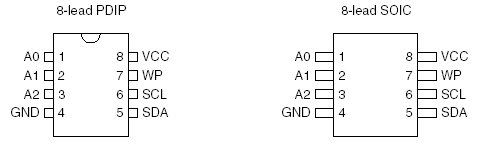

Расположене выводов:

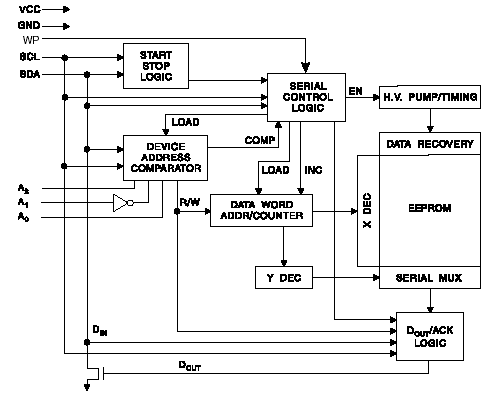

Структурная схема:

Документация:

		239 Kb Engl Описание микросхемы
		Rus Интерфейс I2C
