ATA5423, ATA5425, ATA5428, ATA5429
УВЧ АМн/ЧМн-трансивер
Отличительные особенности:
- Многоканальный полудуплексный трансивер с программируемым диапазоном регулировки приблизительно ±2.5 МГц
- Высокая ЧМн чувствительность: –106 дБм при скорости 20 кбод/–109.5 дБм при скорости 2.4 кбод (433.92 МГц)
- Высокая АМн чувствительность: –112.5 дБм при скорости 10 кбод/–116.5 дБм при скорости 2.4 кбод (433.92 МГц)
- Малый потребляемый ток: 10.5 мА в режиме приема (RX) и передачи (TX) (3 V/TX с 5 дБм)
- Скорость передачи данных: 1…20 кбод с Манчестер-кодированием, в режиме ЧМн, 1…10 кбод с Манчестер-кодированием, в режиме АМн
- АМн/ЧМн-приемник с архитектурой низкочастотной ПЧ, которая обладает высокой чувствительностью, блокированием и низкой интермодуляцией (типичное блокирование 55 дБ при ±750 кГц/61 дБ при ±1.5 МГц и 70 дБ при ±10 МГц, System I1dBCP = –30 дБм/System IIP3 = –20 дБм)
- Частота ПЧ 226 кГц с подавлением помех по зеркальному каналу 30 дБ и выборочным частотным диапазоном ПЧ 170 кГц
- Передатчик использует синтезатор частоты с ФАПЧ для ЧМн с высоким частотным диапазоном и превосходной изоляцией между ФАПЧ/ГУН и УМ
- Погрешности XTAL компенсируются дробным синтезатором с разрешающей способностью РЧ 800 Гц
- Интегрированный переключатель «прием/передача», несимметричный РЧ-вход/выход
- Индикатор уровня принятого сигнала (RSSI)
- Связь с микроконтроллером через интерфейс SPI с максимальной скоростью 500 кбит/сек.
- Конфигурируемый автопоиск и управление протоколов RX/TX с FIFO-буферизацией принимаемых и передаваемых данных
- 5 входов для подключения кнопок и один вход пробуждения, который действует в режиме снижения мощности
- Встроенные конденсаторы кварцевого резонатора
- К.п.д усилителя мощности до 38% (433.92 МГц/10 дБм/3В)
- Малое изменение чувствительности внутри диапазона, типично до ±1.8 дБ в пределах ±58 кГц от центральной частоты во всем температурном диапазоне и диапазоне изменения напряжения питания
- Переключатель напряжения питания, стабилизатор напряжения питания, генератор сброса и индикатор разряда батареи для микроконтроллера
- Полностью интегрированная схема ФАПЧ с ГУН (характеризуется малым фазовым шумом), петлевым фильтром ФАПЧ и полной поддержкой многоканальной работы
- Интеллектуальное управление порогом и схема квазипикового детектора в формирователе данных
- Управление энергопотреблением с помощью разных рабочих режимов
- 315 МГц, 345 МГц, 433.92 МГц, 868.3 МГц и 915 МГц без внешних компонентов ГУН и ФАПЧ
- Индуктивное питание со стабилизатором напряжения при разряде аккумуляторной батареи (режим AUX)
- Схема эффективного запуска кварцевого генератора (наихудшее значение сопротивления запуска > –1.5 кОм)
- Изменение типа модуляции АМн/ЧМн и скорости передачи данных, не изменяя схему включения и параметры компонентов
- Для завершения системного решения требуется минимальное количество внешних компонентов
- Регулируемая выходная мощность: 0…10 дБм и стабилизируемая внешним резистором
- Защита от электростатических разрядов на всех выводах (2 кВ по модели человеческого тела, 200В по машинной модели)
- Диапазон напряжения питания: 2.4…3.6В или 4.4…6.6В
- Температурный диапазон: –40°C…+85°C
- Малогабаритный корпус QFN48 (7 х 7 мм)
Области применения:
- Промышленное оборудование
- Системы управления доступом
- Системы дистанционного управления
- Системы оповещения и телеметрии
- Измерители энергии
- Бытовая автоматизация
Преимущества:
- Малая системная стоимость, благодаря высокому уровню системной интеграции
- Только один кварцевый резонатор в системе
- Снижаются требования к микроконтроллеру вследствие автоматического управления режимом снижения мощности, генерации синхронизации, сброса, индикации разряда батареи и управлению протоколов приема/передачи и опроса
- Несимметричные входные/выходные РЧ-каскады с высокой изоляцией ФАПЧ/ГУН от усилителя мощности (УМ) и источника питания, что допускает использование петлевой антенны в блоках дистанционного управления, проложенной вокруг всей схемы приложения

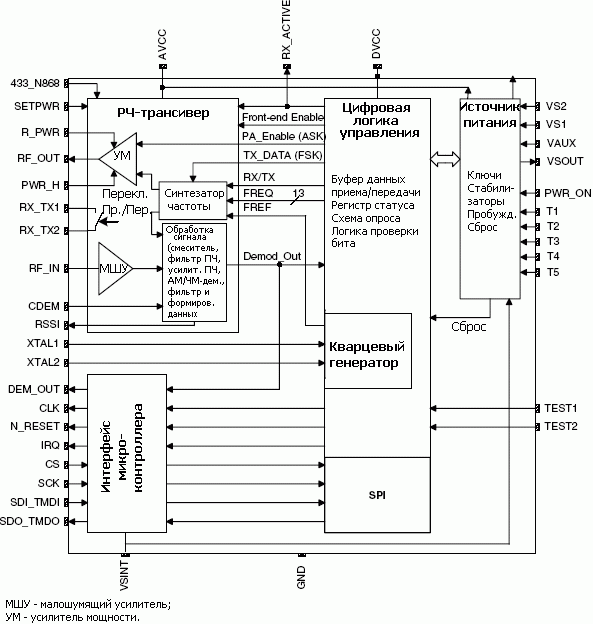

Структурная схема ATA5423/ATA5425/ATA5428/ATA5429:

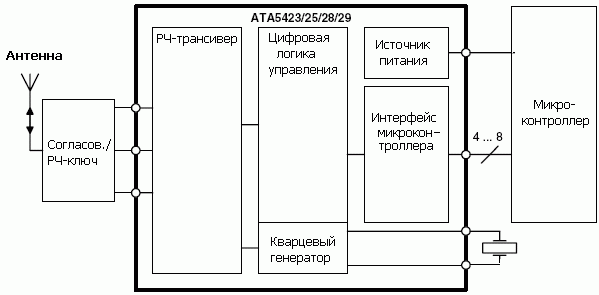

Структурная схема РЧ-системы на основе ATA5423/ATA5425/ATA5428/ATA542942:

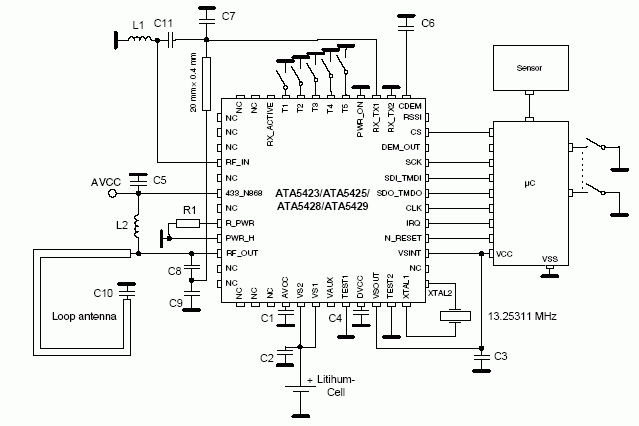

Типичная схема включения ATA5423/ATA5425/ATA5428/ATA542942 для дистанционного управления на частоте 433,92 МГц и питании от 1 батареи:

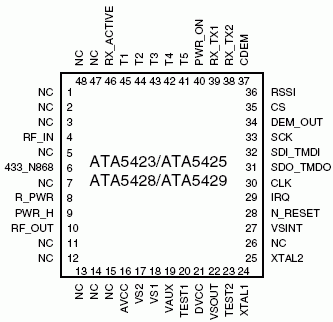

Расположение выводов ATA5423/ATA5425/ATA5428/ATA542942 в корпусе QFN48:
Общее описание:
ATA5423/ATA5425/ATA5428/ATA5429 –высокоинтегрированный УВЧ ЧМн/АМн многоканальный полудуплексный трансивер с малым энергопотреблением, который выпускается в малогабаритном корпусе QFN48 с размерами 7ммх7мм. Приемная часть выполнена по схеме с низкочастотной ПЧ, а передача в режиме ЧМн выполняется с помощью дробного синтезатора с ФАПЧ, а в режиме АМн – с помощью включения/выключения усилителя мощности.
Микросхема поддерживает скорости связи от 1 кбод до 20 кбод (режим ЧМн) и от 1 кбод до 10 кбод (режим АМн) в коде Манчестер, бифазном и других кодах в прозрачном режиме. ATA5428 может использовать в диапазоне 431.5…436.5 МГц и 862…872МГц, ATA5423 в диапазоне 312.5…317.5 МГц, ATA5425 в диапазоне 342.5…347.5 МГц, а ATA5429 в диапазоне 912.5…917.5 МГц. Очень высокий уровень системной интеграции в конечном счете отражается на малом количестве внешних компонентов, необходимых для получения завершенного решения.
За счет функций блокирования и избирательности, а также дополнительных потерь 15 …20 дБ и узкого частотного диапазона типичной петлевой антенны, исключена необходимость использования ПАВ-фильтров в блоках дистанционного управления. Кроме того, полностью интегрированы составные блоки для типичных систем дистанционного управления и систем управления доступом с обеих сторон (базовая и передвижная станции).
Цифровой блок управления автоматически осуществляет опрос и управление протоколом связи, что исключает необходимость применения высокопроизводительного микроконтроллера. Таким образом, ATA5423/ATA5425/ATA5428/ATA5429 содержит буфер FIFO и может автономно управлять составлением и приемом сообщений. Данные функции позволяют разгрузить микроконтроллер для выполнения таких функций, как вычисления криптографических алгоритмов, составление логических сообщений и управление другими устройствами. Таким образом, достаточно использовать стандартный 4–/8–разр. микроконтроллер без специальных периферийных устройств с синхронизацией от выхода CLK частотой 4,5 МГц. Это имеет особую значимость для систем пассивного входа и система управления доступом, где за время менее 100 мс необходимо организовать несколько сеансов связи «запрос-ответ» с арбитрацией респондента.
Следовательно, имеется возможность разработать двунаправленную систему дистанционного управления или систему управления доступом с быстродействующими криптографическими функциями, с такими же размерами печатной платы и с таким же потреблением тока, как у однонаправленной системы дистанционного управления.
Описание выводов:
Номер |
Наименование |
Описание |
1 |
NC |
Не используется |
2 |
NC |
Не используется |
3 |
NC |
Не используется |
4 |
RF_IN |
РЧ-вход |
5 |
NC |
Не используется |
6 |
433_N868 |
Выбор входного/выходного частотного диапазона |
7 |
NC |
Не используется |
8 |
R_PWR |
Резистор для регулировки выходной мощности |
9 |
PWR_H |
Вход для выбора выходной мощности |
10 |
RF_OUT |
РЧ-выход |
11 |
NC |
Не используется |
12 |
NC |
Не используется |
13 |
NC |
Не используется |
14 |
NC |
Не используется |
15 |
NC |
Не используется |
16 |
AVCC |
Блокирование аналогового напряжения питания |
17 |
VS2 |
Напряжение питания 4,4…6,6В |
18 |
VS1 |
Напряжение питания 2,4…3,6В |
19 |
VAUX |
Резервное питание |
20 |
TEST1 |
Вход тестирования. При нормальной работе связан с GND |
21 |
DVCC |
Блокирование цифрового напряжения питания |
