AT75C310

Smart процессор доступа в интернет (SIAP)

Основные характеристики:

• Процессорное ядро ARM7DMI ARM Thumb
• Два 16- битных ядра с фиксированной точкой OakDSPCore
• 25632- бит загрузочный ROM
• 88K байт интегрированной Fast RAM для каждого DSP
• Гибкий интерфейс внешней шины с программируемым выбором кристалла
• Двойной интерфейс кодека
• Векторный контроллер прерываний с многоуровневыми приоритетами и индивидуальными масками
• Три 16- битных таймера-счётчика
• Дополнительный Watchdog таймер
• Два USARTа с буферами FIFO и линией управления модемом
• Стандартный промышленный последовательный интерфейс SPI
• До 23 цифровых входа-выхода общего применения
• Встроенный DRAM контроллер
• Отладочный интерфейс JTAG
• Программные средства разработки для ядер ARM7TDMI и OakDSP
• Множество программных примеров применения, включая многозадачную операционную систему и функции сетевого звукового процессора
• 160- выводной корпус PQFP
• Напряжение питания 3.3 В

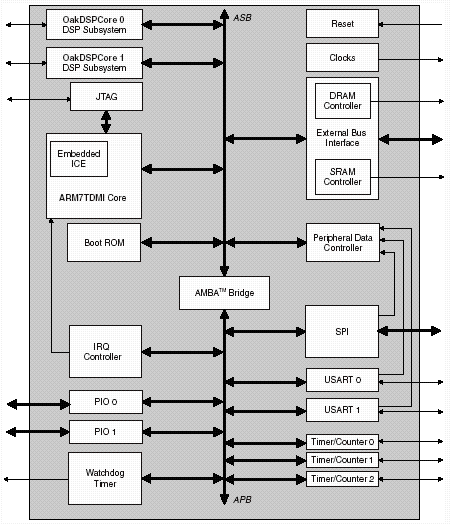

Архитектура:

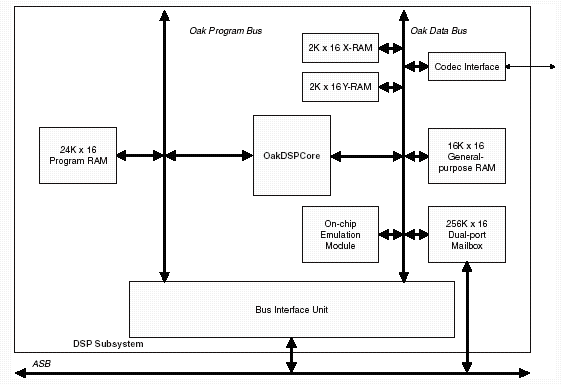

Архитектура DSP:

Описание:

AT75C310 выпускаемые фирмой Atmel, из семейства smart процессоров доступа в интернет, и являются высокопроизводительными процессорами специально разработанными для профессиональной работы с интернетом, в частности для интернет телефонии ( Voice-over-Internet Protocol - VoIP). Процессор AT75C310 построен на основе микроконтроллерного ядра ARM7TDMI с производительностью до 20 MIPS, двух со-процессоров OakDSPCore - 40 MIPS.

Трёхпроцессорная система обеспечивает высочайшую производительность при минимальном потреблении.

В стандартном VoIP телефоне, DSP выполняет функции обработки звука ( компрессия, подавление аккустического эхо, и т. д.) в то время как остальные два справляются с телефонными специфическими функциями ( кодовый вызов, подавление эхо в линии, обнаружение сигналов вызова, скоростной модем и т. д.). В таких применениях производительности ARM7TDMI достаточно для реализации VoIP протокола аналогично системам с задачами управления.

Atmel обеспечивает AT75C310 программными модулями трёх уровней:

• Специальное ядро Linux в качестве операционной системы
• Полный набор программ DSP алгоритмов для работы модемов и обработки звука, оптимизированных для работы данного процессора.
• Широкий спектр программных модулей, таких как H323 телефония, или POP-3/ SMTP e- mail сервис.

Документация:

		190 Kb Engl Краткое описание микроконтроллера
		1683 Kb Engl Полное описание микроконтроллера
		210 Kb Engl Электрические и механические характеристики микроконтроллера
		1413 Kb Engl Описание ядра ARM7TDMI
		1300 Kb Engl Описание OakDSPCore
		Rus Архитектура ARM7TDMI

---

---
