AT75C220

Smart процессор доступа в интернет (SIAP) c двойным Ethernet 10/100 Mbps

Основные характеристики:

• Процессорное ядро ARM7DMI ARM Thumb
• Одно 16- битное ядро с фиксированной точкой OakDSPCore
• Двойной Ethernet 10/100 Mbps MAC интерфейс с голосовым приоритетом
• Многопроцессорная архитектура AMBA
• 25632- бит загрузочный ROM
• 88K байт интегрированной Fast RAM
• Гибкий интерфейс внешней шины с программируемым выбором кристалла
• Интерфейс кодека
• Векторный контроллер прерываний с многоуровневыми приоритетами и индивидуальными масками
• Три 16- битных таймера-счётчика
• Дополнительный Watchdog таймер
• Два USARTа с буферами FIFO и линией управления модемом
• Стандартный промышленный последовательный интерфейс SPI
• До 24 цифровых входа-выхода общего применения
• Встроенный SDRAM контроллер внутренних процессоров ARM7TDMI и OakDSP
• Отладочный интерфейс JTAG
• 2.5 В питание ядра и цепей PLL, 3.3 В- остальных цепей
• Программные средства разработки для ядер ARM7TDMI и OakDSP
• Множество программных примеров применения, включая многозадачную операционную систему и функции сетевого звукового процессора
• 208- выводной корпус PQFP

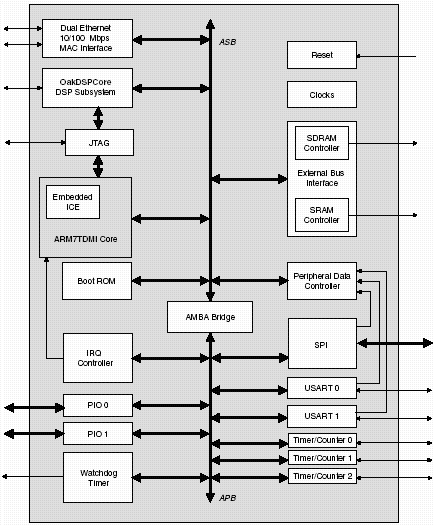

Архитектура:

Архитектура DSP:

Описание:

AT75C220 выпускаемые фирмой Atmel, семейства smart процессоров доступа в интернет, являются высокопроизводительными процессорами специально разработанными для профессиональной работы с интернетом, в частности для Ethernet IP телефонии. Процессор AT75C220 построен на основе микроконтроллерного ядра ARM7TDMI с производительностью до 40 MIPS, со- процессора OakDSPCore - 60 MIPS и двухпортовом 10/100 MbPS интерфейсе Ethernet.

В стандартном IP телефоне, DSP выполняет функции обработки звука ( компрессия, подавление аккустического эхо, и т. д.) в то время как двухпортовый 10/100 MbPS MAC интерфейс обеспечивает соединение с физической Ethernet линией , которая соединяет сеть с персональным компьютером. В таких применениях производительности ARM7TDMI достаточно для реализации VoIP протокола аналогично системам с задачами управления.

Atmel обеспечивает AT75C220 программными модулями трёх уровней:

• Специальное ядро Linux в качестве операционной системы
• Полный набор программ DSP алгоритмов для обработки звука, оптимизированных для работы данного процессора.
• Широкий спектр программных модулей, таких как H323 телефония, или POP-3/ SMTP e- mail сервис.

Документация:

		238 Kb Engl Краткое описание микроконтроллера
		1927 Kb Engl Полное описание микроконтроллера
		436 Kb Engl Errata V1.2
		1413 Kb Engl Описание ядра ARM7TDMI
		1300 Kb Engl Описание OakDSPCore
		Rus Архитектура ARM7TDMI

---

---
