AT76C902
Процессор Wireless VoIP, выполняющий требования стандарта 802.11
Отличительные особенности:
- Ядро ARM946E-STM (ARM9) для реализации протоколов VoIP, TCP/IP, VPN и управления функциями телефона с внутренней кэш-памятью инструкций размером 8К и кэш-памятью данных размером 8K, необходимые для ускорения исполнения коммуникационных протоколов и ОСРВ при пониженном потреблении
- Ядро ARM7TDMITM (ARM7) для реализации слоя 802.11 MAC
- Конфигурируемые банки памяти
- 16-разрядный ЦПОС с парными инструкциями умножения-накопления (МАС) для реализации требований стандартов G.723.1, G.729 и G.711.1 в дополнение к подавлению акустического эха.
- Встроенный аудиокодек с двумя дифференциальными мультиплексированными микрофонными входами, один дифференциальный выход динамика и один вспомогательный дифференциальный выходной каскад
- Интерфейс для непосредственного подключения внешней памяти, который позволяет подключить до 16 Мбайт статического ОЗУ, 16 Мбайт флэш-памяти и 512 Мбайт синхронного динамического ОЗУ (SDRAM)
- Аппаратные сопроцессоры защиты, подключенные к общей шине, позволяют быстро выполнить шифрацию/дешифрацию и аутентификацию по следующим алгоритмам: режимы CCM/CTR/CBC усовершенствованного стандарта шифрования (AES) DES/3DES,WEP64/128, протокол целостности временного ключа (TKIP), а также хэш-функции MD-5, SHA-1 для защиты протоколов Интернета
- Подчиненный интерфейс USB (конечные точки "Управление", "Прерывание", "Входящий поток" и "Выходящий поток")
- УАПП с возможностью использования в качестве УСАПП
- Последовательный периферийный интерфейс SPI и двухпроводной последовательный интерфейс TWI
- Интерфейс 64-х кнопочной клавиатуры
- Контроллер светодиодной индикации, организованной в матрицу 4x4
- Минимум 5 линий универсального ввода-вывода (максимум 62 в зависимости от конфигурации альтернативных функций)
- 208-выводной корпус BGA
- Напряжение питания ядра 1.8В
- Напряжение питания ввода-вывода 3.3В

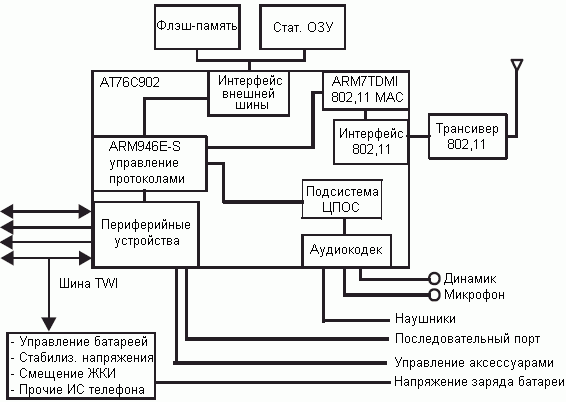

Типичное использование AT76C902:
Общее описание:
AT76C902 - высокоинтегрированная специализированная СБИС, которая может использоваться как составляющая часть радиотелефона, который использует стандарт радиосвязи 802.11a/b/g и передает голос через IP-пакеты (VoIP). Подсистема, выполненная на основе процессора ARM, выполняет все PLCP и MAC-функции низкого уровня, а также отвечает за выполнение требований стандарта 802.11a/b/g. Ядро ЦПОС TeakDSPCore и встроенный кодек выполняют шифрацию и дешифрацию голосового трафика. В состав также входит контроллер прерываний и множество периферийных модулей.
VoIP-устройства рассчитаны на использование в радиотелефонах, которые работают по принципу представления голосовых данных в виде IP-посылок и передачи их через радиоканал. Радиопередача выполняется на частоте 2,4 ГГц по стандарту 802.11a/b/g и 5,2 ГГц по стандарту 802.11a.
