AT76C901
Процессор стандарта 802.11 по беспроводной передачи голоса через Интернет-протоколы (VoIP)
Отличительные особенности:
- Ядро ARM7TDMI® для реализации протоколов управления телефонными вызовами (SIP, H.323, MGCP/MEGACO) TCP/IP и управления функциями телефона
- Встроенная кэш-память программ и данных размером 8 кбайт, используемая для быстрого выполнения коммуникационных протоколов и операционной системы реального времени (ОСРВ) с уменьшенным энергопотреблением
- 16-разрядный ЦСП (цифровой сигнальный процессор) для выполнения стандартов G.723.1, G.729ab и G.711 в дополнении к подавлению акустического эхо
- Встроенный аудиокодек с основным и дополнительным каскадами
- Беспроводной интерфейс в соответствии со стандартом IEEE 802.11b
- Беспроводной блок LAN MAC с RISC-процессором ARM7TDMI
- Бесшовный интерфейс с внешней памятью с поддержкой до 16 Мбайт внешнего статического ОЗУ/флэш-памяти и 32 Мбайт синхронного динамического ОЗУ (SDRAM)
- Бесшовный интерфейс с внешним процессором управления радиосвязью на основе стандарта 802.11 и со скоростью передачи до 11 Мбит/сек.
- Кодирование/декодирование передаваемых по радиоканалу данных «на лету» за счет использования кода RC4 с максимальной защитой данных
- Поддержка скорости до 11 Мбит/сек с автоматическим снижением скорости до 5.5, 2, и 1 Мбит/сек
- Подчиненный интерфейс USB (конечные точки управления, прерывания, входящего потока и исходящего потока)
- Аналогово-цифровой преобразователь с частотой преобразования до 400 тыс. преобразований в секунду на двух входных каналах
- Один УСАПП и один УАПП
- Последовательный периферийный интерфейс SPI
- Интерфейс клавиатуры (64 клавиши)
- Контроллер светодиодной матрицы 4 x 4
- Минимальное количество линий ввода-вывода 13 (больше возможно в зависимости от конфигурации внутренних аппаратных блоков)
- 217-выв. корпус PBGA
- Работа при пониженном напряжении 3.3В
Области применения:
- Устройства радиосвязи с функцией VoIP используются в радиотелефонах, которые передают голосовую информацию в пределах IP-посылки через радиоканал. Главная область применения таких устройств – радиотелефоны, работающие по стандарту беспроводной сети 802.11 на частоте 2,4ГГц. На рисунке представлен пример использования микросхемы в радиотелефоне.
- AT76C901 может использоваться в радиотелефонах с питанием от аккумуляторов. Микросхема не выполняет каких-либо функций для построения точек доступа, например, разнесенная антенна или интерфейс Ethernet.
- Типичное применение AT76C901 в радиотелефоне:

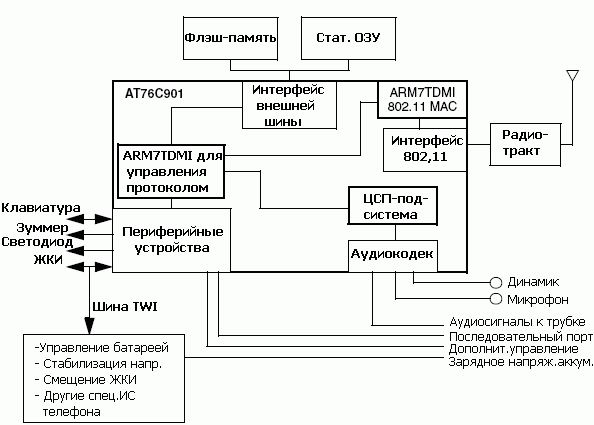

Типовая блок-схема включения AT76C901:

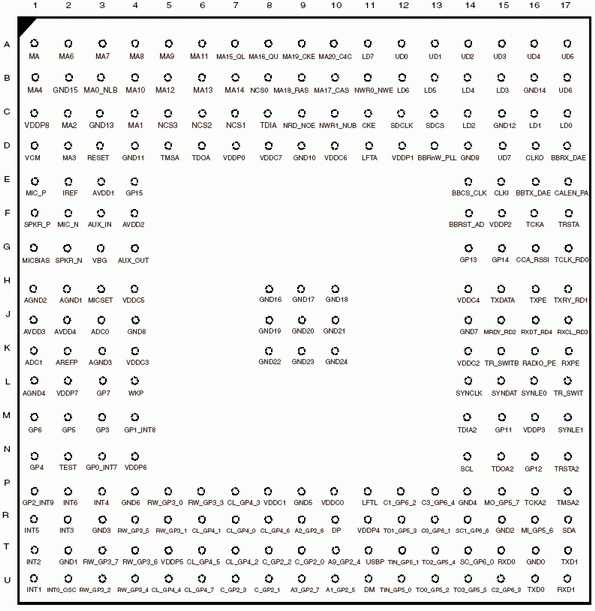

Расположение выводов AT76C901:
Общее описание:
AT76C901 – специализированная СБИС, которая может использоваться как часть радиотелефона, в которой поддерживается стандарт беспроводной сети 802.11 и переносятся VoIP-пакеты. Подсистема но основе процессора ARM (контроллер радиосвязи) выполняет большинство PLCP и MAC функций низкого уровня в соответствии со стандартом 802.11. ЦСП, кодек и схема поддержки выполняют функцию шифратора и подключения к внешнему процессору радиосвязи для DSSS-систем. Содержится также контроллер прерываний и ряд периферийных устройств.
Документация:
| |
 |
74 kB Engl Полное описание микросхемы AT76C901 фирмы Atmel |
|
